Stuv B.100 - Plaque de Restriction

STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ
26
Horizontal and vertical elbows Coudes horizontaux et verticaux
Plaque de restriction
Si le conduit est seulement vertical et qu’il mesure plus
de 6 pieds, utiliser la plaque de restriction fournie.
NOTE: La prédécoupe n’est pas à casser elle plie en cas
d’explosion dans le foyer !
Fireplace restrictor
If the conduit is strictly vertical and measures more than
6 feet, use the supplied vent restrictor.
NOTE: The pre-cut portion is not to be broken off. It is
meant to fold in case of explosion in the fireplace!

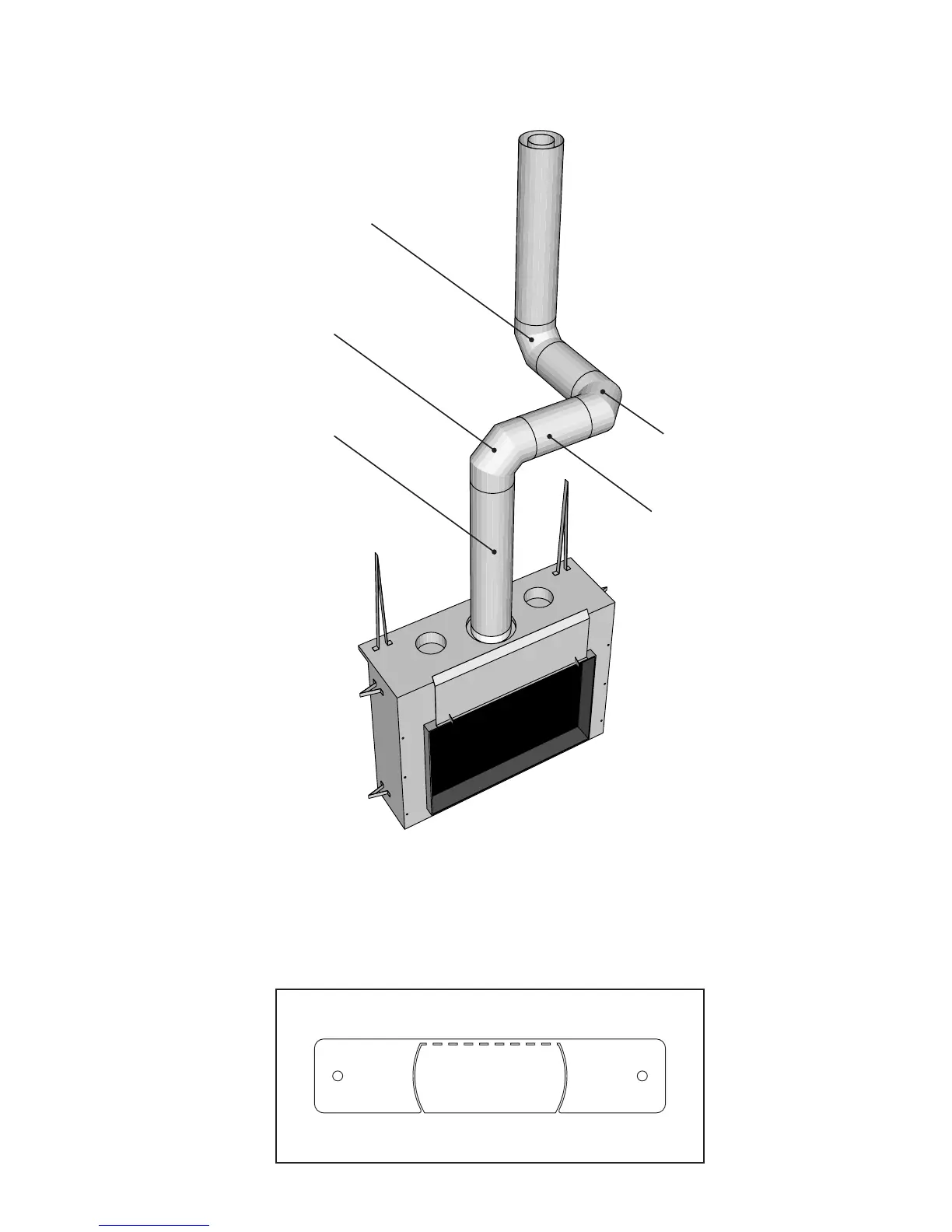

Fireplace restrictor / Plaque de restriction
90° vertical elbow /
Coude vertical de 90°
90° vertical elbow /
Coude vertical de 90°
Horizontal ue /
Conduit horizontal
90° horizontal elbow /
Coude horizontal de 90°
Vertical ue /
Conduit vertical
