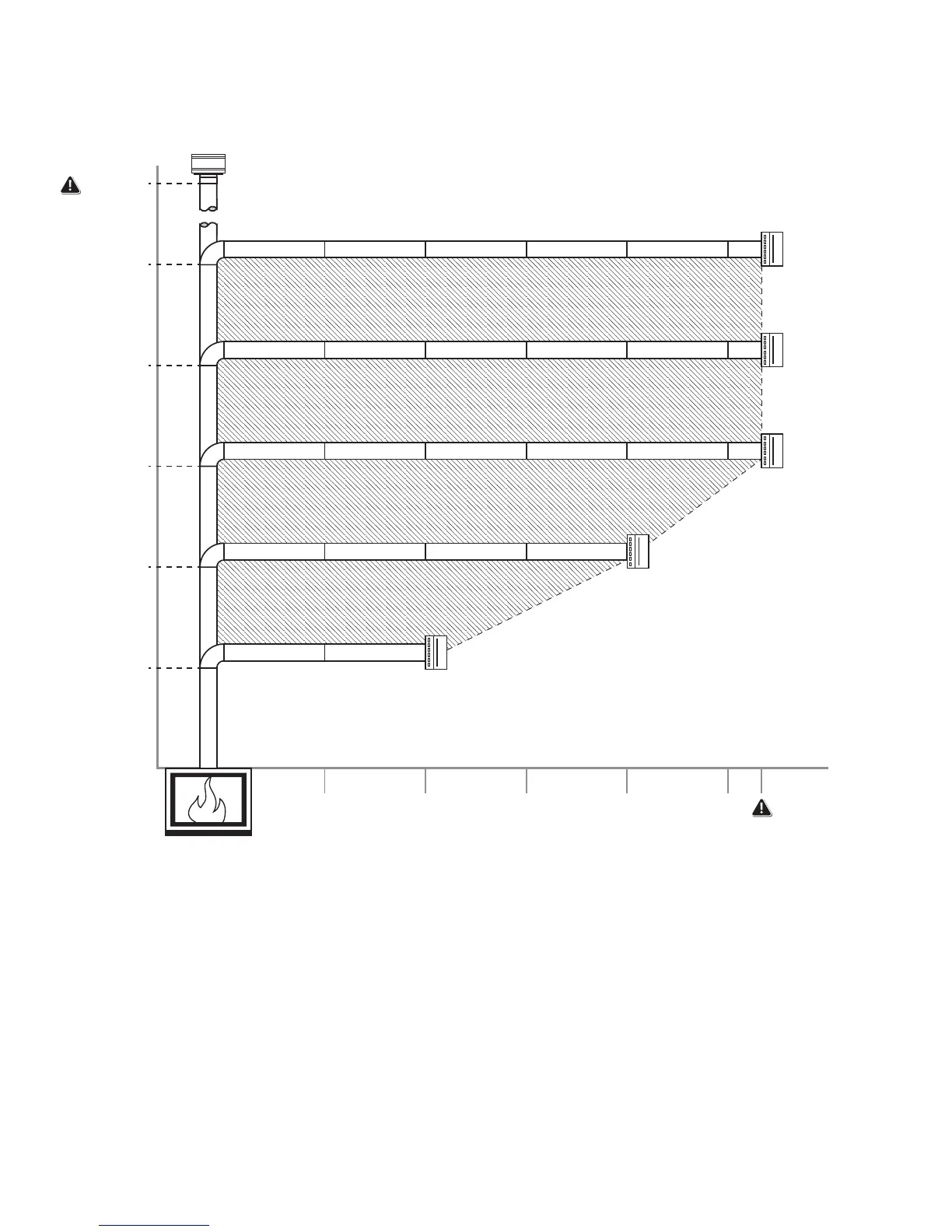

Length of sections and conducts / Longueurs et sections des conduits.
4.1.2 Horizontal terminal 4.1.2 Terminal horizontal
Longueurs verticales et horizontales
Le conduit doit obligatoirement commencer par une
section verticale de 3 pieds.
La zone achurée est la zone dans laquelle on doit toujours
se situer.
Le ratio entre une longueur verticale et la longueur
horizontale suivante doit être au maximum de 1 pour 2,
afin d’éviter tout problème de tirage.
Dans votre calcul, notez qu’un coude horizontal à 45°
équivaut à une longueur horizontale de 3’ et qu’un coude
horizontale à 90° équivaut à 6’.
Vertical and horizontal lenghts
The conduct must start with a vertical section of 3 feet.
Measurements must remain within the greyed out area.
The relation between one vertical length and the
following horizontal length have a ratio of 1 to 2 as to
avoid any exhaust problems.
In your calculation, please note that any 45° horizontal
elbow (see drawing) is equivalent to 3’ of horizontal
length and a 90° horizontal elbow joint is equivalent to 6’.
