STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ
28
3’ 6’ 9’
12’
15’
MAX 40’
12’
15 ’
9’
6’
36”
Horizontal (feet / pieds)
vertical (feet / pieds)

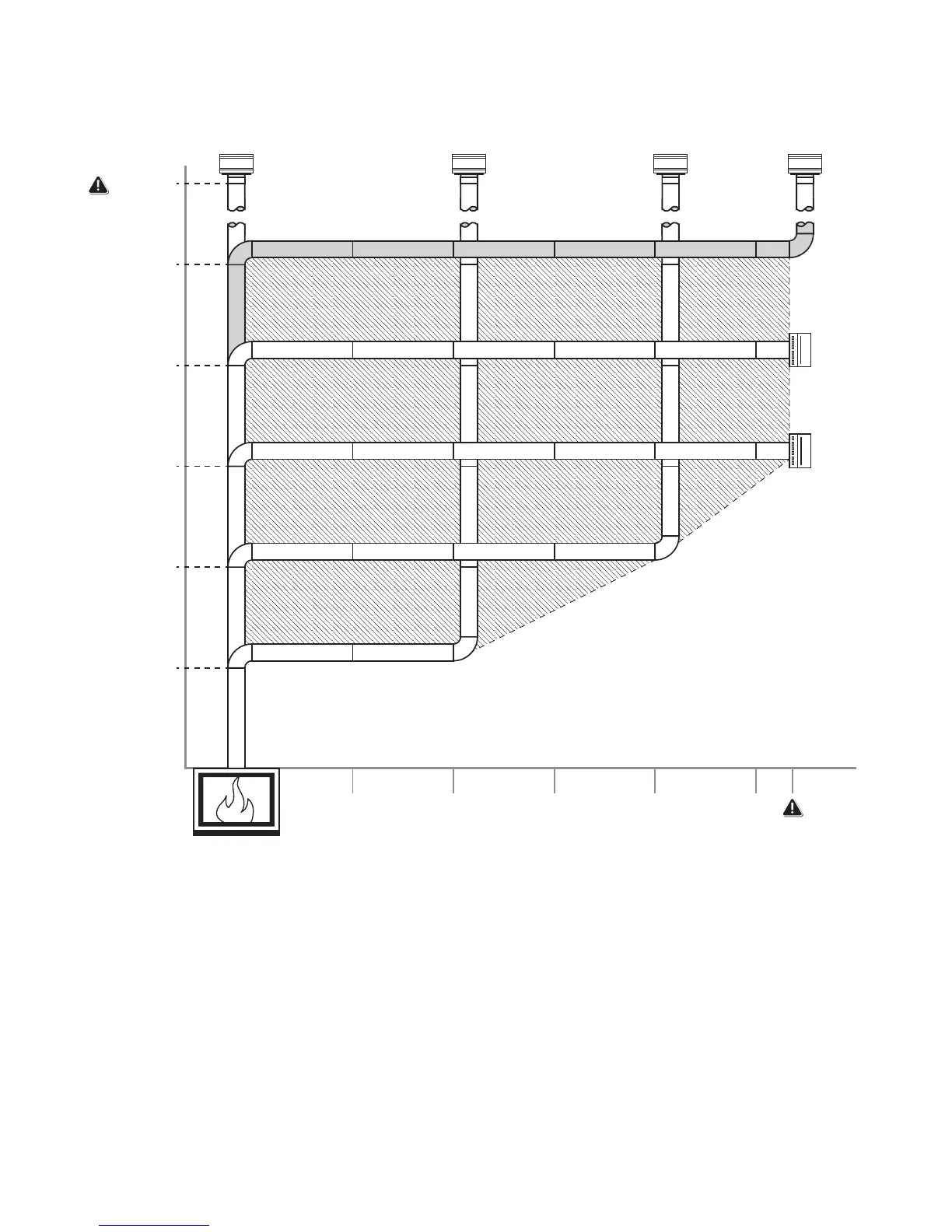

Length of sections and conducts / Longueurs et sections des conduits.
MAX 16’
4.1.3 Vertical terminal 4.1.3 Terminal vertical
Le conduit doit obligatoirement commencer par une
section verticale de 3 pieds.
La zone achurée est la zone dans laquelle on doit toujours
se situer.
The conduct must start with a vertical section of 3 feet.
Measurements must remain within the greyed out area.
