INSTALACIÓN DE LOS PANELES
Paneles personalizados
ALTURA DEL PANEL DE LA PUERTA
La altura del panel personalizado de la puerta puede ser
mayor a su altura típica, siempre y cuando no se exceda el

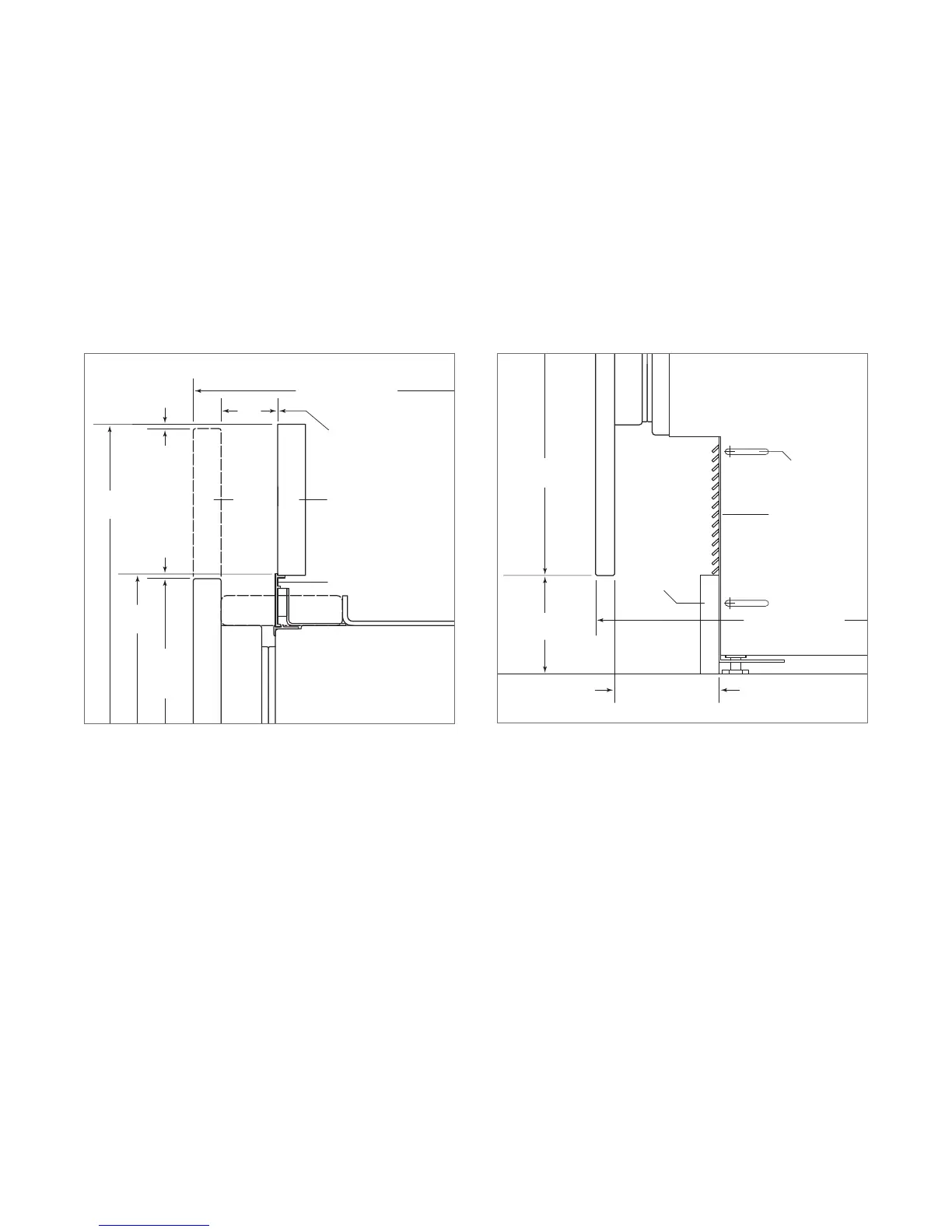

límite de peso. Consulte la siguiente ilustración.
ESPACIO DEL ZÓCALO
La altura de la zona del zócalo puede ser mayor que
la altura típica, siempre y cuando no se excedan las
dimensiones de la ilustración siguiente.
25" (635) A LA PARED
ALTURA
DEL PANEL
UNIDAD INTEGRADA
(VISTA LATERAL)
2
5
/8" (67) A 4" (102)
MOLDURA BASE DEBE
SER REMOVIBLE—
4"
(102) ALTURA
MÁXIMA
PLACA DE
PROTECCIÓN / REJILLA PUEDE
AJUSTARSE HACIA ADELANTE
PLACA DE
PROTECCIÓN / REJILLA
4" (102) A 9" (229)
DESDE EL SUELO
Área del zócalo—vista lateral.
UNIDAD INTEGRADA
(VISTA LATERAL)
1
1
/2"
(38)
25" (635) A LA PARED
BISAGRA
LA CENEFA DECORATIVA
NO PUEDE EXTENDERSE
MÁS ALLÁ DEL FRENTE
DE LA MOLDURA
CENEFA DECORATIVA
MOLDURA REMOVIBLE
ALTURA
TÍPICA
DEL PANEL
DE PUERTA
ALTURA
MÍNIMA
ALTURA
TOTAL
1
/8" (3)
1
/8" (3)
PANEL
DE PUERTA
Cenefa superior (modelos de columna y altos)—vista lateral.
