Plomberie
L’installation doit se conformer à tous les codes de
plomberie applicables.
Pour les modèles avec une machine à glaçons, le tuyau
d’alimentation en eau doit se trouver à l’intérieur de la
zone ombragée indiquée dans les illustrations. Le tuyau
d’alimentation en eau doit être relié à l’alimentation de la
maison avec un robinet d’arrêt facilement accessible. N’utilisez
pas des vannes à auto-perçage. Le tuyau d’alimentation
en eau doit être au ras du sol et ne pas nuire à l’installation
du support antibasculement. N’acheminez pas le tuyau
d’alimentation en eau devant le plateau du compresseur. Le
plateau doit être glissé vers l’avant pour tout service.
Un ltre en ligne est requis lorsque l’eau présente une
teneur élevée en dépôt.
Un système à osmose inverse peut être utilisé à condition
qu’il y ait une pression d’eau constante de 20 à 100 lb/po²
(1,4 à 6,9 bars)
vers l’unité en tout temps. Dans certains
cas, un système de ltration à osmose inverse peut ne pas
pouvoir garder la pression minimale de façon constante.
Une conduite en cuivre n’est pas recommandée pour
cette application.
EXIGENCES DE PLOMBERIE
Tuyau d’alimentation en eau tube PEX ou en acier
inoxydable tressé en cuivre de
1
/4 po (6) de diamètre extérieur
Pression d’eau 20-100 lb/po² (1,4-6,9 bars)
Tuyau d’alimentation en eau
supplémentaire pour connexion
36 po (914)

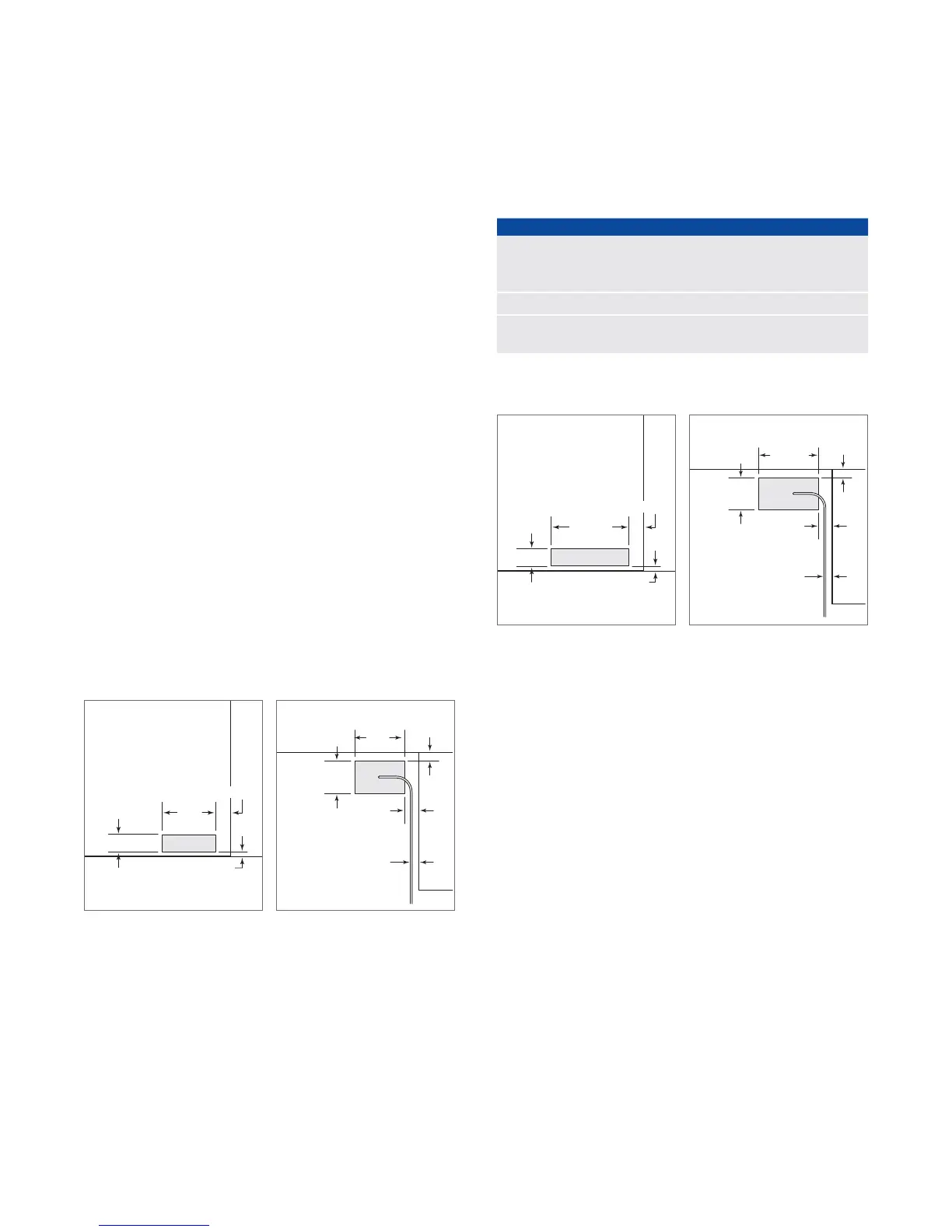

PRÉPARATION DU SITE
3 po (76)
9 po
(229)
3
/4 po
(19)
PLANCHER
2
1
/2 po (64)
VUE DE FACE
9 po
(229)
6 po
(152)
VUE DE DESSUS
1
1
/2 po
(38)
2
1
/2 po (64)
MUR
ARRIÈRE
1
1
/2 po (38)
Plomberie—modèles
de 27 po (arrière).
Plomberie—modèles
de 27 po (fond).
13
1
/2 po
(343)
3 po (76)
VUE DE FACE
3
/4 po
(19)
PLANCHER
2
1
/2 po (64)
13
1
/2 po
(343)
VUE DE DESSUS
6 po
(152)
1
1
/2 po
(38)
MUR
ARRIÈRE
2
1
/2 po (64)
1
1
/2 po (38)
Plomberie—modèles
de 36 po (arrière).
Plomberie—modèles
de 36 po (fond).
