12
|
Service à la clientèle de Sub-Zero 800.222.7820
INSTALLATION DES PANNEAUX
Panneaux personnalisés
HAUTEUR DU PANNEAU DE PORTE
La hauteur du panneau de porte personnalisé peut se
prolonger au-delà de la hauteur typique d’un panneau à
condition de ne pas dépasser la limite de poids. Reportez-
vous à l’illustration ci-dessous.
DÉGAGEMENT DE LA PLAQUE DE BUTÉE
La hauteur de la zone de la plaque de butée peut se
prolonger au-delà de la hauteur typique de la plaque de
butée, à condition qu’elle ne dépasse pas les dimensions
dans l’illustration ci-dessous.
25 po (635)
JUSQU'AU MUR
HAUTEUR
DU PANNEAU
UNITÉ INTÉGRÉE
(VUE LATÉRALE)
2
5
/8 po (67) À 4 po (102)
LA PLINTHE DOIT
ÊTRE AMOVIBLE—
HAUTEUX MAX.
DE
4 po (102)
LA PLAQUE/GRILLE DE
PROTECTION PEUT ÊTRE
AJUSTÉE VERS L'AVANT
PLAQUE/GRILLE
DE PROTECTION
4 po (102) À 9 po (229)
DU PLANCHER

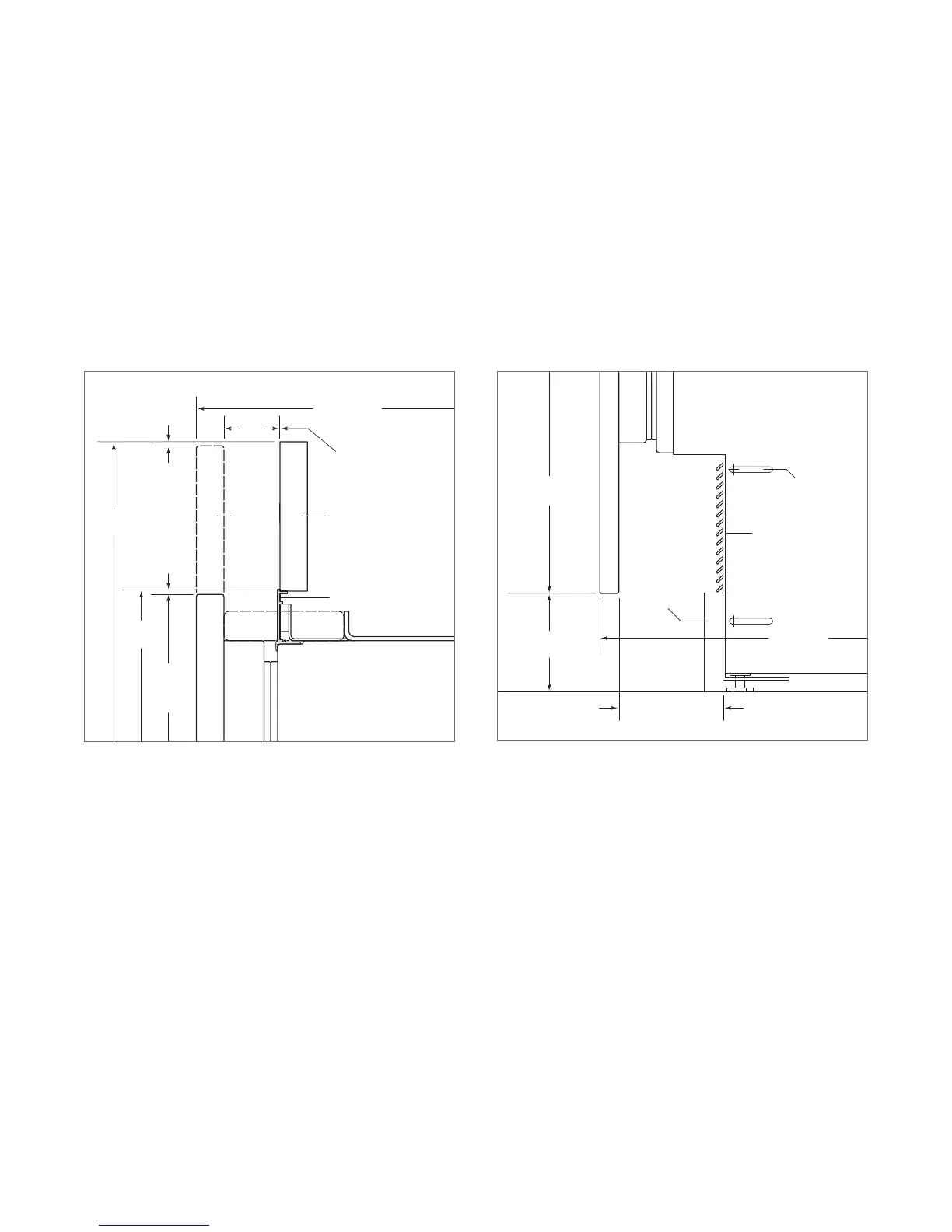

Zone de la plaque de butée—vue latérale.
UNITÉ INTÉGRÉE
(VUE LATÉRALE)
1
1
/2 po
(38)
25 po (635)
JUSQU'AU MUR
CHARNIÈRE
LA CANTONNIÈRE
DÉCORATIVE NE PEUT PAS
SE PROLONGER AU-DELÀ
DE L'AVANT DE LA MOULURE
CANTONNIÈRE DÉCORATIVE
MOULURE AMOVIBLE
HAUTEUR
TYPIQUE
DU PANNEAU
DE PORTE
HAUTEUR
MINIMALE
HAUTEUR
GLOBALE
1
/8 po (3)
1
/8 po (3)
PANNEAU
DE PORTE
Cantonnière supérieure (modèles à colonne et en hauteur)—vue
latérale.
