6 | Service à la clientèle de Sub-Zero 800.222.7820

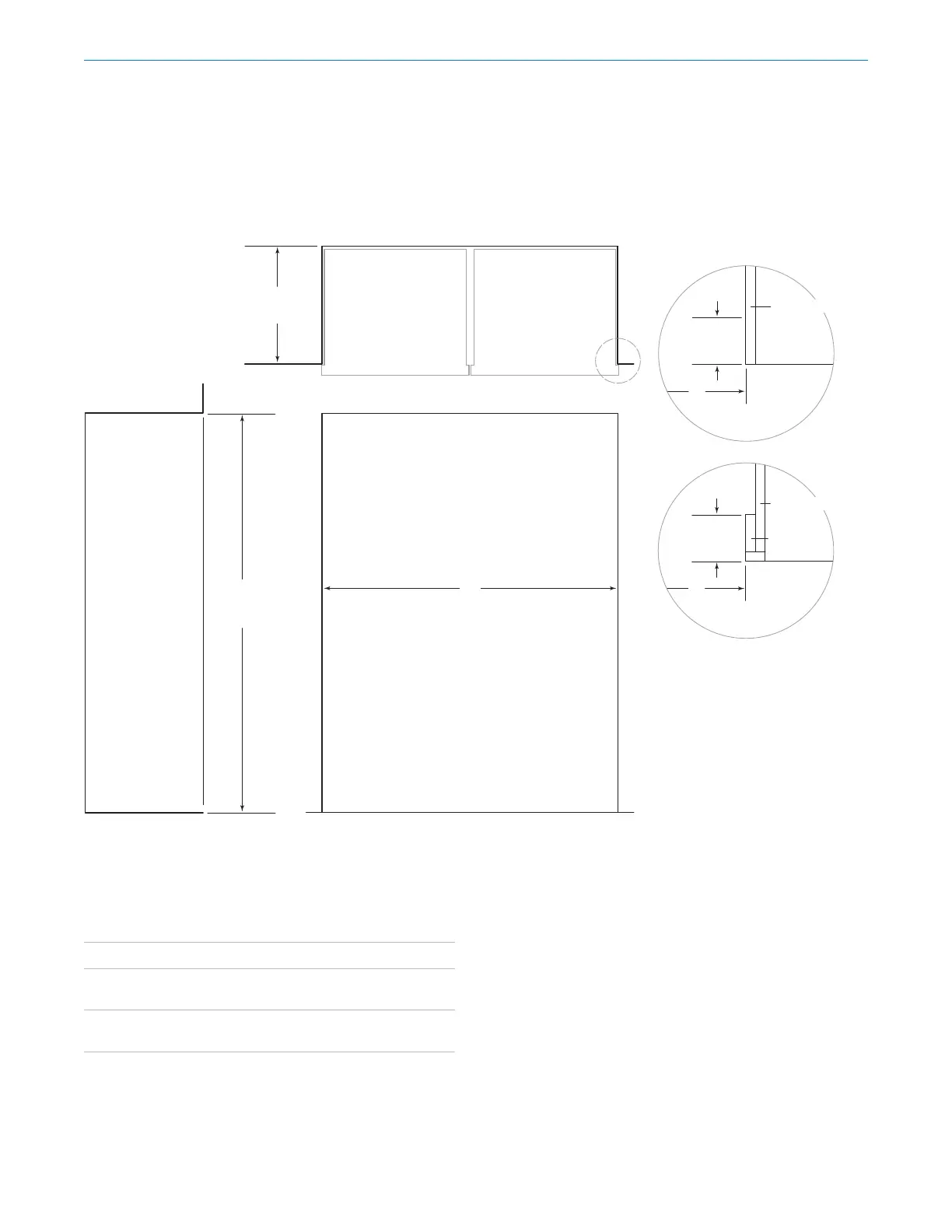

Dimensions de l’ouverture
INSTALLATION DOUBLE STANDARD
REMARQUE : Les retours finis de
3
1
/2 po (89) seront visibles et doivent être finis pour s’agencer aux armoires.
La ligne ombragée représente le profil de l’unité.
83
3
/4 PO
(2 127)
HAUTEUR DE
L’OUVERTURE
24 PO (610)
PROFONDEUR
DE L’OUVERTURE
VUE DE FACE
VUE DE PROFIL
VUE DE DESSUS
W
LARGEUR DE L’OUVERTURE
ARMOIRE
AVEC CADRE
W
MATÉRIAU DE
REMBLAYAGE
3
1
/2 PO (89)
RETOUR
FINI
ARMOIRE
SANS CADRE
W
3
1
/2 PO (89)
RETOUR
FINI
3
/4 PO (19)
TYPIQUE
3
/4 PO (19)
TYPIQUE
LARGEUR D’OUVERTURE DOUBLE W
Deux modèlesCL3050W 59¾po (1518)
Modèle CL3050W et modèle de 30po de la
série Classic 59¾po (1518)
Modèle CL3050W et modèle de 36po de la
série Classic 65¾po (1670)
Une trousse d’installation double est requise pour cette
installation.
Préparation du site
