Installation du panneau
PANNEAU DE PORTE

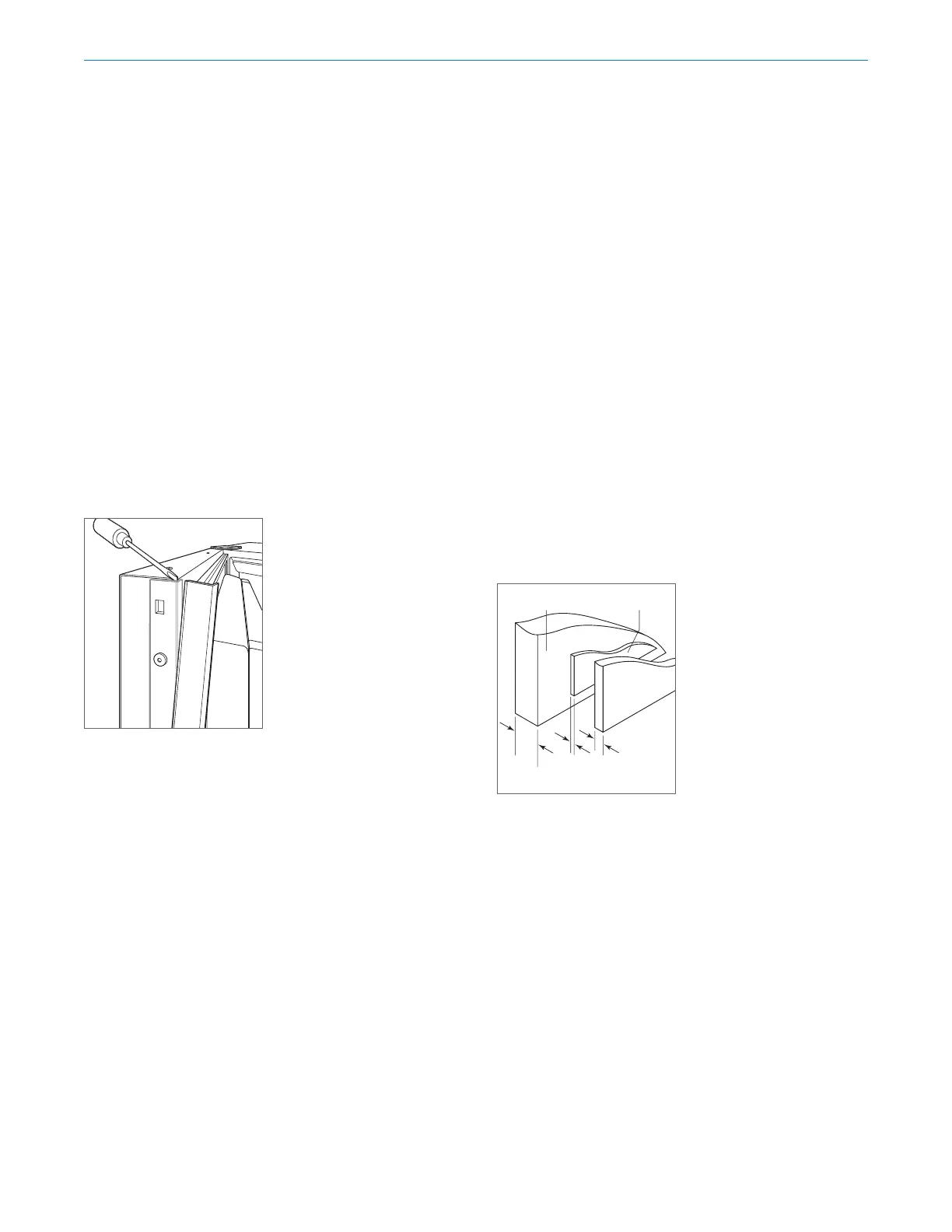

Pour installer le panneau de porte personnalisé, retirez la
moulure de la garniture latérale de la poignée. Insérez la
pointe d’un tournevis dans la fente du coin supérieur du
côté de la poignée et faites sortir la garniture. Retirez les vis
et le cadre. Reportez-vous à l’illustration ci-dessous.
La porte possède un cadre de ¼po
(6) dans lequel le
panneau personnalisé peut se glisser. Si le panneau mesure
plus de ¼po
(6) d’épaisseur, rabotez une bordure autour
du panneau ou installez le panneau sur une feuille de
matériau de ¼po
(6) d’épaisseur, puis insérez-le dans
le cadre.
Un espace de 0,10po
(3) est requis entre le panneau
de soutien et le panneau personnalisé pour permettre
au panneau de se glisser dans le cadre de la porte.
Reportez-vous à l’illustration ci-dessous pour connaître les
dimensions critiques.
Installez la quincaillerie de poignée avant d’insérer le
panneau. De grandes poignées en forme de D sont
recommandées au lieu de boutons. Les têtes de vis doivent
être fraisées dans le panneau.
Glissez le panneau dans le cadre.
Pour réinstaller la moulure de garnissage de la porte,
insérez sa partie supérieure dans les rainures sur la
partie supérieure de la porte et continuez vers le bas en
enclenchant la garniture dans les pinces du cadre de
la porte.
Garniture latérale de porte
Installation du panneau
1
/4 PO (6)
0,10 PO
(3)
PANNEAU
PERSONNALISÉ
PANNEAU
D’ESPACEMENT
PANNEAU
DE SOUTIEN
3
/4 PO
(19)
TYPIQUE
Assemblage du panneau
(vue arrière)
