10 | Service à la clientèle de Sub-Zero 800.222.7820
APPLICATION SUR UN PLANCHER EN BOIS
Après avoir correctement repéré les supports
antibasculement dans l’ouverture préliminaire, percez des
avant-trous de ⁄po
(5) de diamètre au maximum dans les
poteaux muraux ou la plaque murale. Utilisez les vis et les
rondelles n
o
12 pour fixer les supports. Vérifiez que les vis
pénètrent dans le matériau du plancher et dans les poteaux
muraux ou la plaque murale d’une distance d’au moins
¾po
(19). Reportez-vous à l’illustration ci-dessous.
APPLICATION SUR UN PLANCHER EN BÉTON
Après avoir correctement repéré les supports
antibasculement dans l’ouverture préliminaire, percez des
avant-trous de ⁄po
(5) de diamètre au maximum dans
les poteaux muraux ou la plaque murale. Percez des trous
de ⁄po
(10) de diamètre dans le béton d’une profondeur
d’au moins 1½po (38). Utilisez les vis et les rondelles n
o
12
pour fixer les supports au mur et utilisez les cales d’ancrage
de ⁄po (10) pour fixer les supports au plancher. Vérifiez
que les vis pénètrent dans les poteaux muraux ou la plaque
murale d’une profondeur d’au moins ¾po
(19). Reportez-
vous à l’illustration ci-dessous.
Support antibasculement
AVERTISSEMENT
Pour empêcher l’unité de basculer vers l’avant, les
supports antibasculement doivent être installés.
Les deux supports antibasculement doivent être installés à
une distance exacte de 24po
(610) de l’avant de l’ouverture
jusqu’à l’arrière des supports et à une distance d’au moins
4po
(102) des côtés de l’ouverture. Cette profondeur
augmentera à 26⁄po
(665) pour une installation à
aeurement avec des panneaux de ¾po
(19) d’épaisseur.
Si les supports antibasculement ne sont pas alignés
adéquatement, ils ne s’enclencheront pas correctement.
Utilisez toute la quincaillerie pour le support
antibasculement selon les directives pour les planchers en
bois ou en béton.
REMARQUE IMPORTANTE: Pour les applications sur des
planchers en bois ou en béton, si les vis n
o
12 ne touchent
pas un poteau mural ou une plaque murale, utilisez les vis
n
o
8 et les rondelles n
o
12 avec les dispositifs d’ancrage
au mur.
REMARQUE IMPORTANTE: Dans certaines installations,
le sous-plancher ou le plancher fini peuvent nécessiter
l’inclinaison des vis utilisées pour fixer les supports
antibasculement au mur arrière.
QUINCAILLERIE ANTIBASCULEMENT
2 Supports antibasculement
12 Vis à tête cylindrique bombée n
o
12 x 2½po
4 Cales d’ancrage de ⁄po–16x3¾po
12 Rondelles plates n
o
12
4 Vis à tête bombée n
o
8–18x1¼po
4 Dispositifs d’ancrage au mur en nylon Zip-it
MD

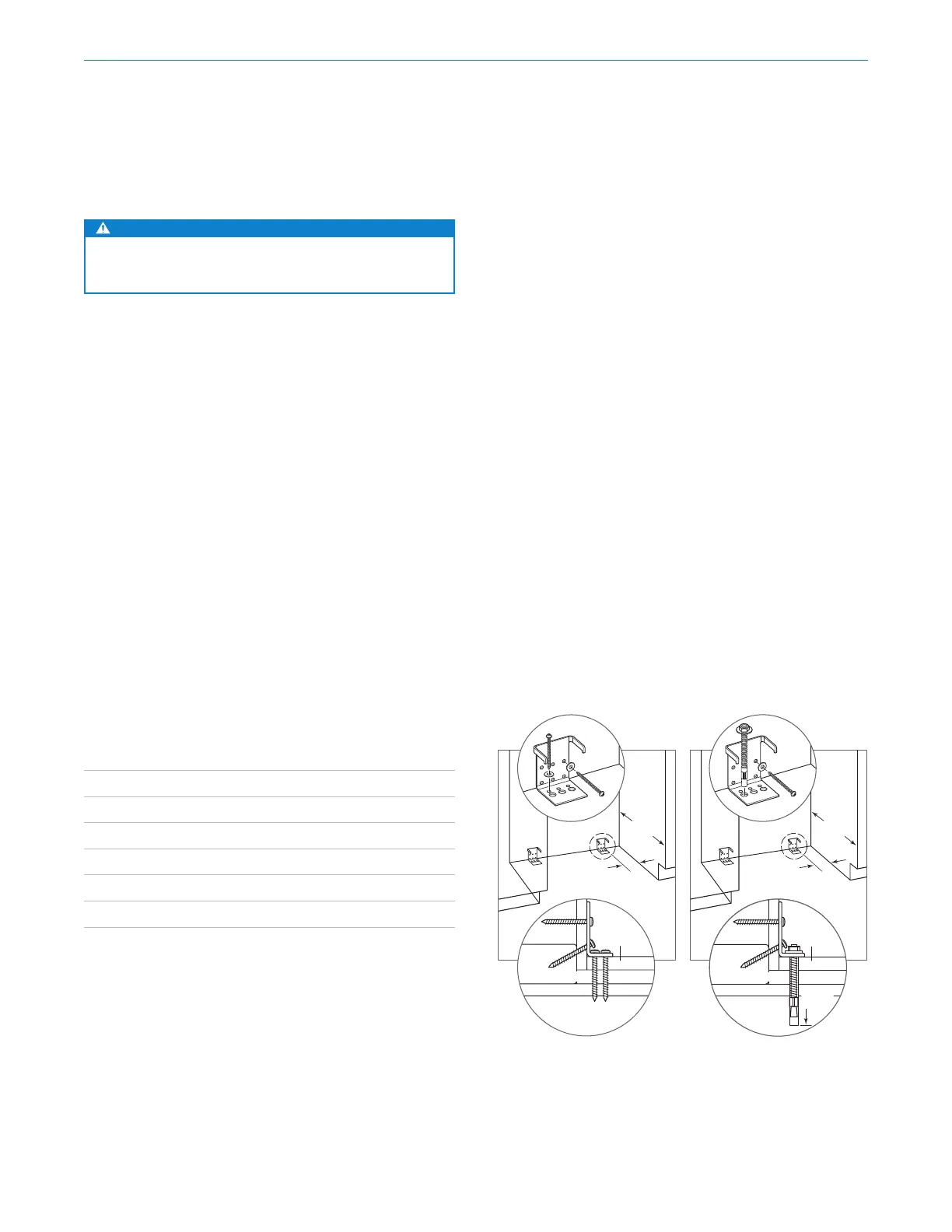

Préparation du site
4 PO (102)
MIN.
24 PO
(610)
SOUS-PLANCHER
PLANCHER EN BOIS
PLANCHER
FINI
PLAQUE MURALE
4 PO (102)
MIN.
24 PO
(610)
SUBFLOORING
CONCRETE
FLOOR
WALL PLATE
FINISHED
FLOORING
1
1
/2"(38)
min
SOUS-PLANCHER
PLANCHER
EN BÉTON
PLANCHER
FINI
1
1
/2 PO
(38)
MIN.
PLAQUE MURALE
Plancher en bois
Plancher en béton
