16 | Service à la clientèle de Sub-Zero 800.222.7820
Achèvement

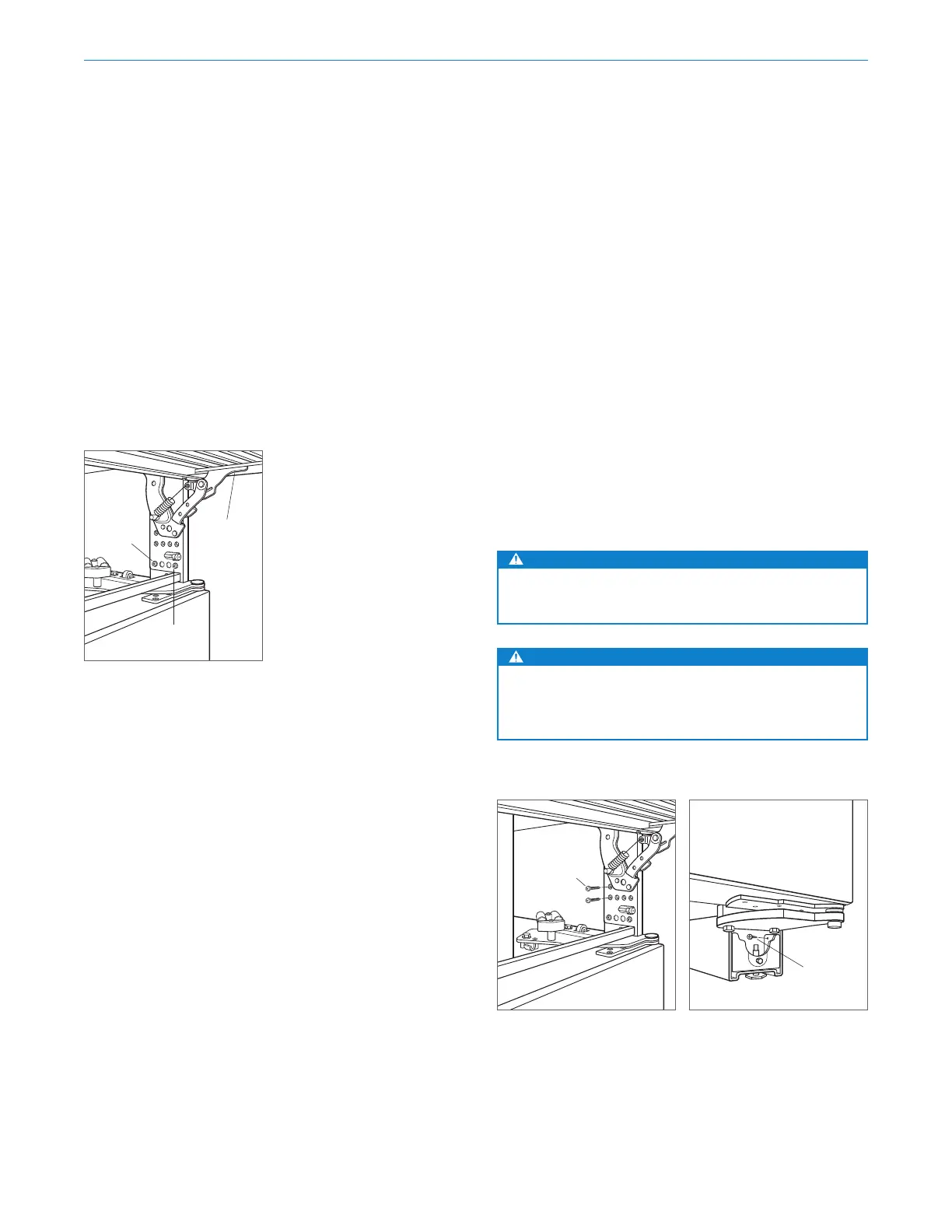

INSTALLATION DE LA GRILLE
Installez l’assemblage de la grille et vérifiez son ajustement.
La grille est conçue pour être appuyée sur la charnière de
porte supérieure afin de minimiser le jeu entre le dessus de
la porte et le bas de la grille. Pour éliminer l’interférence, la
hauteur de la grille peut être réglée. Desserrez les quatre
vis de réglage de la grille (deux de chaque côté) et réglez la
hauteur de la grille au besoin. Reportez-vous à l’illustration
ci-dessous.
Installation
ANCRAGE
Une fois l’unité mise au niveau et le réglage de la porte
terminé, ancrez l’unité à l’ouverture pour assurer un
ajustement adéquat et sécuriser l’installation.
Pour ancrer la partie supérieure de l’unité, ouvrez la
grille et installez les vis fournies à travers le cadre de la
grille dans les armoires. Il y a plusieurs emplacements de
trous. Reportez-vous à l’illustration ci-dessous. Vérifiez le
dégagement de la porte en l’ouvrant.
Pour ancrer la partie inférieure de l’unité, vissez une vis
dans le trou latéral à l’intérieur de chaque assemblage
de base de roulettes. La vis doit entrer en angle pour
qu’elle se fixe correctement. Reportez-vous à l’illustration
ci-dessous. Des matériaux supplémentaires peuvent être
requis derrière le taquet pour assurer un ancrage susant.
MISE EN GARDE
Si les vis fournies ne sont pas appropriées pour
l’installation, utilisez des vis adéquates.
AVERTISSEMENT
Pour éviter tout danger associé à l’instabilité de
l’appareil, elle doit être corrigée conformément
aux directives.
VIS
D’ANCRAGE
VIS
D’ANCRAGE
Ancrage supérieur
Ancrage inférieur
Réglage de la hauteur de
la grille
VIS AVANT
DE LA GRILLE
VIS DE
RÉGLAGE
DE LA GRILLE
VIS
ARRIÈRE DE
LA GRILLE
