Sullair SAR024 - Especificaciones Técnicas

26
E N T R A D A
1
2
3
4
5
6
7
10
8
9
SALIDA

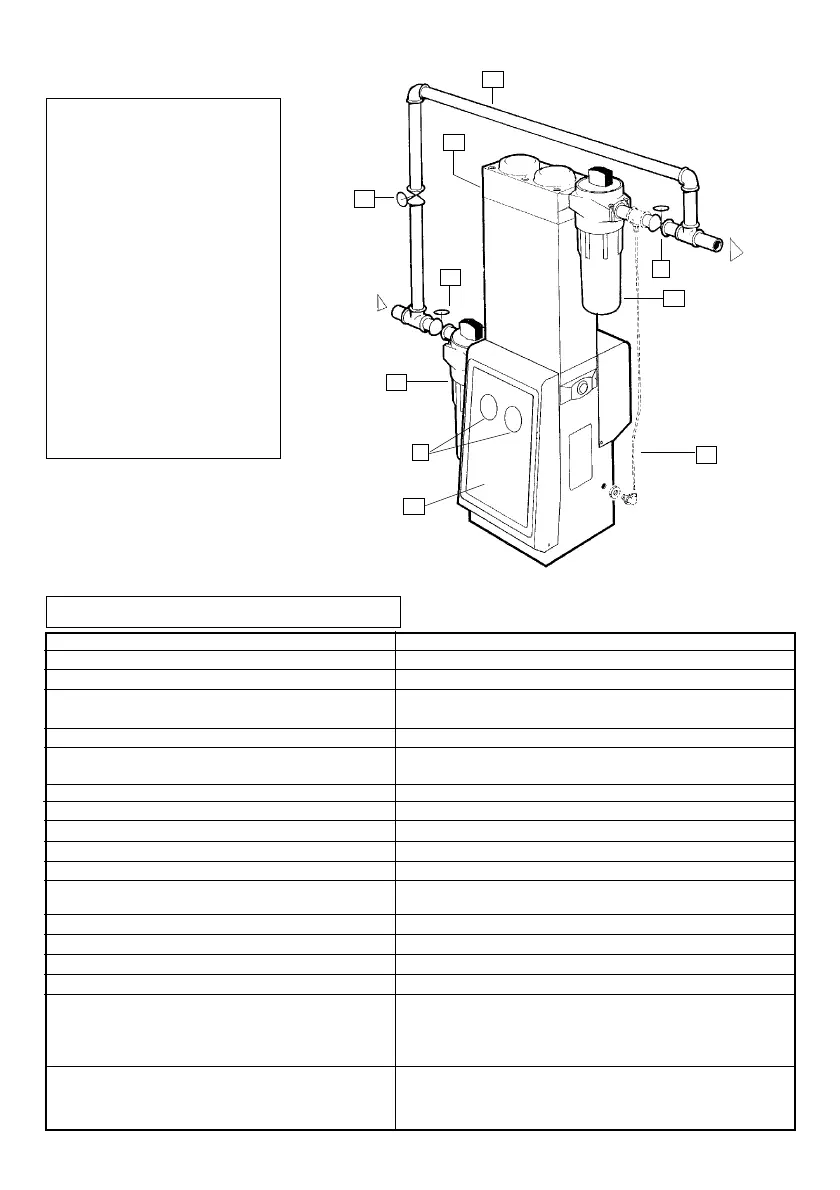

CLAVE
1 Válvula de derivación
2 Válvula de admisión
3 Filtro de admisión
4 Línea de derivación
5 Válvula de salida
6 Filtro de salida
7 Mirilla Indicadora
8 Manómetros
9 Caja de control
10 Línea de alimentación
(Opcional con
accionamiento dependiente
de punto de rocío)
Figura 1
2. ESPECIFICACIONES TÉCNICAS
Tipo Sin calor
Modelo SAR
Escala de flujo de funcionamiento 14 pcpm - 299 pcpm ( 0,4 m
3
/min - 8,47 m
3
/min )
Punto de rocío de presión: Nominal -40°C (-40°F)
Opcional -70°C (-94°F)
Calidad de aire : inc. filtración (suciedad, agua, aceite) ISO 8573.1 Clase 1.2.1. Clase 1.1.1 opcional
Presión máxima de funcionamiento SAR024 a SAR088 16 Bar(g) (160 lbs./pulg
2
g)
SAR106 a SAR175 13 Bar(g) (232 lbs./pulg
2
g)
Presión mínima de funcionamiento 4 Bar(g) (58 lbs./pulg
2
g)
Temperatura máxima de entrada 50°C (122°F)
Temperatura mínima de entrada 5°C ( 41°F)
Regeneración Adsorción de oscilación de presión (PSA)
Perdida de presión nominal a través de la 140 mBar (g) (2 lbs/pulg
2
g)
plataforma desecante
Alimentación eléctrica normal ( ± 10% ) 230 VAC . Monofásica. 50/60 Hz
(Otras a solicitud) 110 VAC . Monofásica. 50/60 Hz
Controles Temporizador de control electrónico
Nivel de ruido <75 dB (A)
Desecante DRYFIL® (Tamiz molecular de ceolita)
Material Columna Aluminio extruído de alta resistencia a la tracción.
Cabezal de entrada/salida Aluminio de alta resistencia a la presión moldeado a presión.
Acabado Protección contra la corrosión Alocrom y pintura
epoxí de polvo seco.
Construcción Columna llenada de material desecante de manera
“snow storm”, situada entre el cabezal de entrada y el de
salida usando pernos de alta resistencia a la tracción.
