23
JP

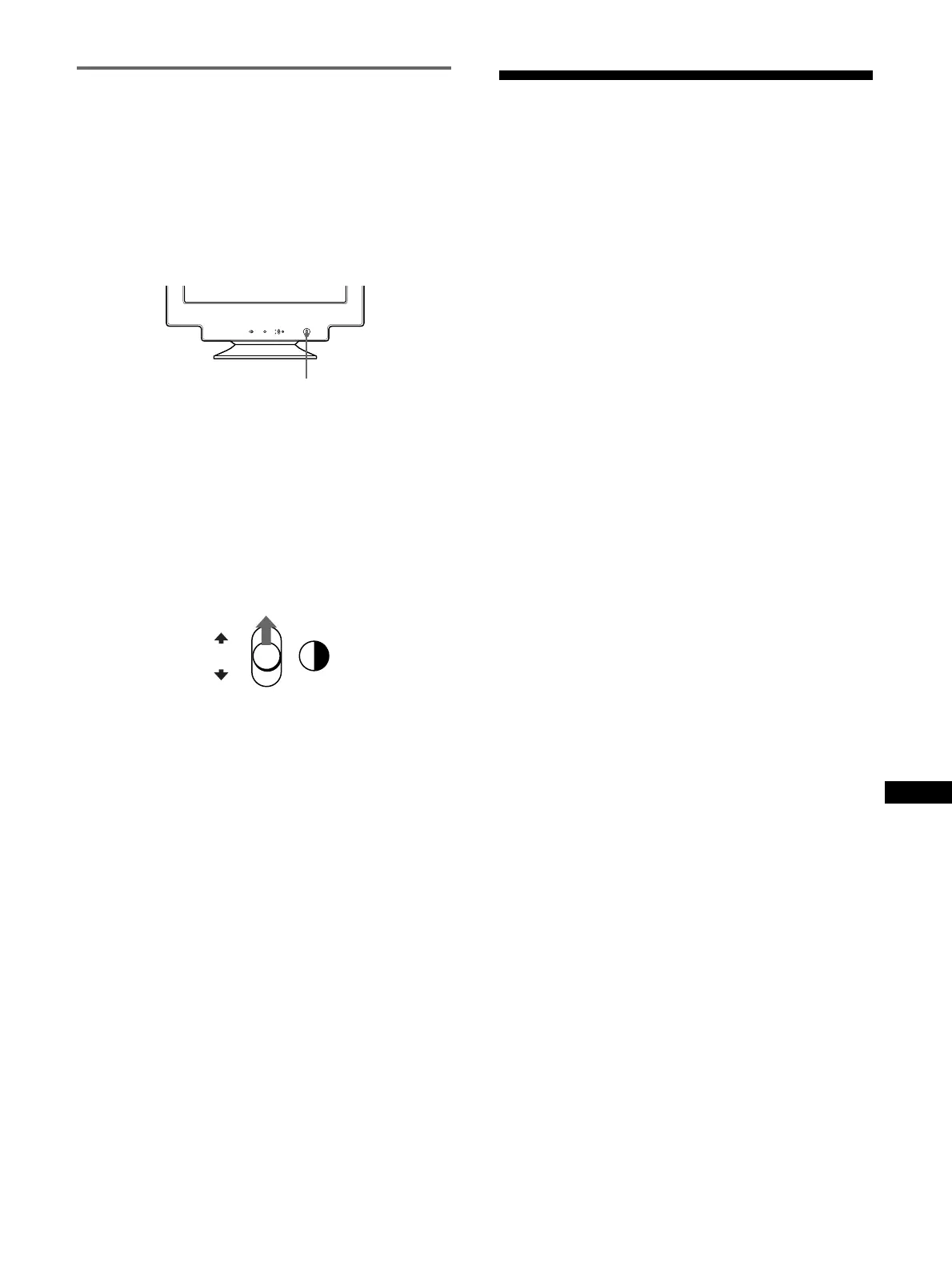

自己診断表示機能
本機には自己診断表示機能がついています。本機またはコ
ンピューターに異常が起きたときには、画像が消えて、
!（電源）インジケーターが緑色に点灯するか、オレンジ色
に点滅します。!（電源）インジケーターがオレンジ色に点
灯しているときは、コンピューターが省電力状態になって
います。キーボードのキーのどれかを押すか、マウスを動
かしてみてください。
■ !（電源）インジケーターが緑色に点灯している
とき
1
両方のビデオ信号ケーブルを抜くか、接続しているコン
ピューターの電源を切る。
2
!（電源）スイッチを押して、本機の電源を入れ直す。
3
本機が省電力状態になる前に、コントロールボタンを
2
秒間上に動かしたままにする。
4
本のカラーバー（白、赤、緑、青）が出れば、本機は正常
な状態です。ビデオ信号ケーブルを接続し直して、コン
ピューターの状態を確認してください。
カラーバーが出ないときは、本機が故障している可能性が
あります。お買い上げ店にご相談ください。
■ !（電源）インジケーターがオレンジ色に点滅し
ているとき
!（電源）スイッチを押して、本機の電源を入れ直す。
!（電源）インジケーターが緑色に点灯すれば、本機は正常
な状態です。
!（電源）インジケーターが点滅したままのときは、本機が
故障している可能性があります。!（電源）インジケーター
が何秒おきにオレンジ色に点滅するかを数えて、お買い上
げ店にご相談ください。お問い合わせのときは、本機の型
名と製造番号、接続しているコンピューターとグラフィッ
クボードの仕様および名称をお知らせください。
!（電源）インジケーター
INPUT
MENU
OK
12
OK
主な仕様
CRT 0.24mm
アパチャーグリルピッチ
90
°偏向
21
インチ
FD
トリニトロン
有効表示画面 約
403.8
×
302.2mm
（幅
/
高さ）
解像度
最大 水平：
2048
ドット
垂直：
1536
ライン
推奨 水平：
1600
ドット
垂直：
1200
ライン
入力信号レベル ビデオ信号
アナログ
RGB
：
0.700Vp-p
（正極
性）、
75
Ω終端
同期信号
HV
セパレート
/
コンポジット：
TTL
レベル、
2.2k
Ω終端、極性自
由
Sync on Green
：
0.3Vp-p
（負極
性）
表示画面 約
388
×
291mm
（幅
/
高さ）
または
約
364
×
291mm
（幅
/
高さ）
偏向周波数
*
水平：
30
〜
130kHz
垂直：
48
〜
170Hz
入力電圧／電流
100
〜
240V
、
50
〜
60Hz
、
2.0
〜
1.0A
消費電力量 約
135W
使用温度
10
°
C
〜
40
°
C
最大外形寸法 約
501
×
508
×
505mm
（幅
/
高さ
/
奥行き）
質量 約
31.5kg
プラグ＆プレイ機能
DDC2B/DDC2Bi
、
GTF**
*
推奨周波数タイミング
•
水平同期幅率：水平周波数のタイミングの合計の
4.8%
以上、
または
0.8
µ
s
のどちらか大きい方
•
水平ブランキング幅：
2.3
µ
s
以上
•
垂直ブランキング幅：
450
µ
s
以上
**
入力信号が
GTF
（
Generalized Timing Formula
）対応の信号
であれば、
GTF
機能の働きで自動的に最適な画像が画面に表示
されます。
本機の仕様および外観は、改良のため予告なく変更するこ
とがありますが、ご了承ください。
