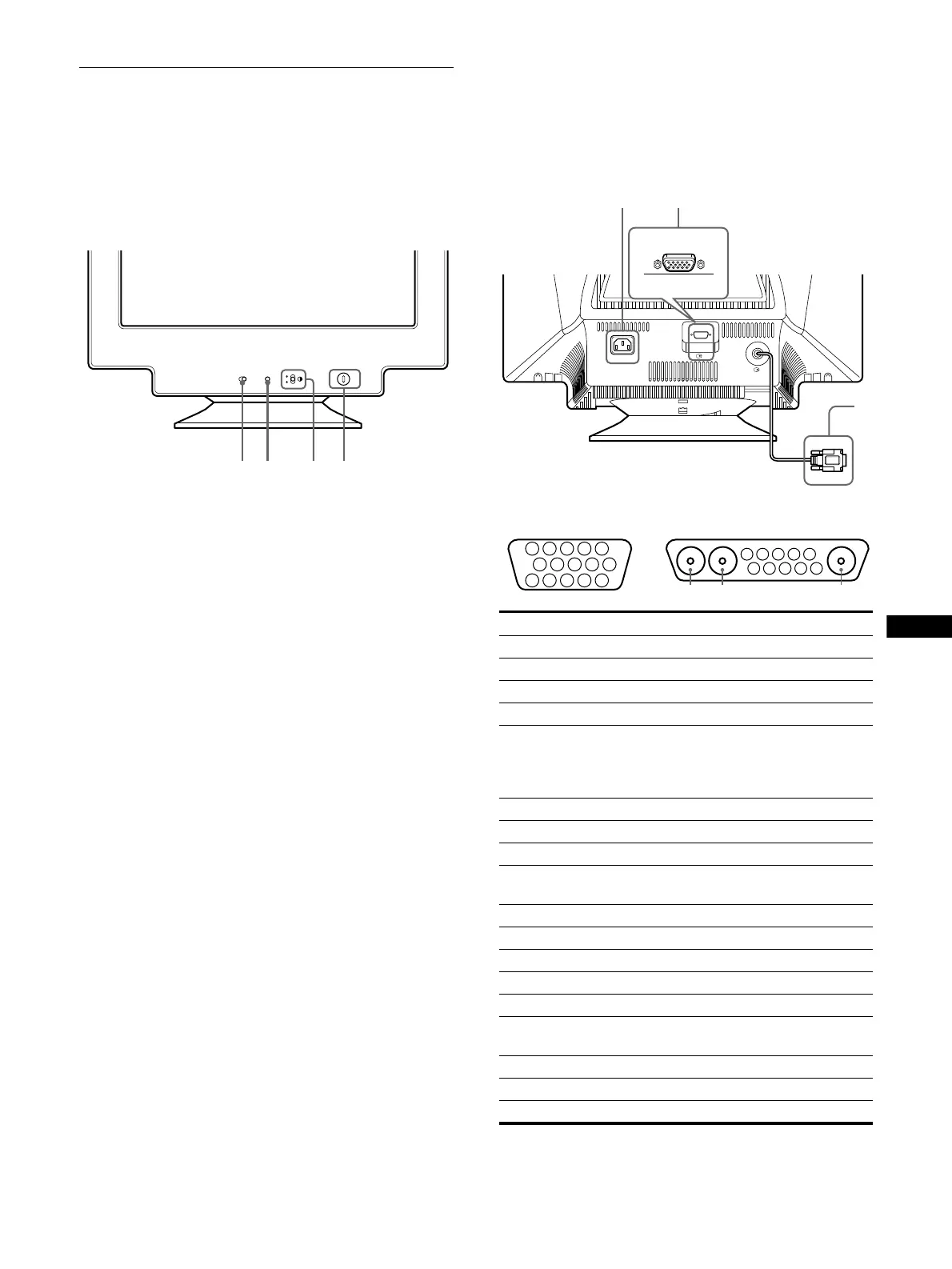

Lage und Funktion der Teile und
Bedienelemente
Weitere Informationen finden Sie auf den in Klammern
angegebenen Seiten.
1 Schalter INPUT (Eingang) (Seite 6)
Dieser Schalter dient zum Auswählen des Eingangs INPUT 1
(Videoeingang 1 (13W3): y1) oder INPUT 2 (Videoeingang
2 (HD15): y2).
2 Taste MENU (Seite 7)
Diese Taste dient zum Aufrufen bzw. Schließen des Menüs.
3 Steuertaste (OK, M/m) (Seite 8)
Mit dieser Taste können Sie den Monitor einstellen und das
Menü KONTRAST direkt aufrufen.
4 Netzschalter und -anzeige ! (Seite 5, 15, 19)
Dieser Schalter dient zum Ein- und Ausschalten des
Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor
eingeschaltet wird, und orange, wenn sich der Monitor im
Energiesparmodus befindet.
5 Netzeingang AC IN (Seite 5)
Dieser Anschluß dient zur Stromversorgung des Monitors.
6 Videoeingang 2 (HD15) (Seite 5)
Dieser Anschluß dient zum Einspeisen von RGB-
Videosignalen (0,700 Vp-p, positiv) und
Synchronisationssignalen.
7 Videoeingang 1 (13W3) (Seite 5)
Dieser Anschluß dient zum Einspeisen von RGB-
Videosignalen (0,700 Vp-p, positiv) und
Synchronisationssignalen.
* DDC (Display Data Channel) ist ein Standard der VESA.
**Stifte haben eine Doppelfunktion als kombinierter Sync-Eingang und
als H. Sync-Eingang, wenn V. Sync an Stift Nr. 7 vorhanden ist.
AC IN
2
1
56
7
Vorderseite
Rückseite
INPUT
MENU
OK
12
12 3 4
Nr. 6 Signal 7 Signal
A1 ––– Rot
A2 ––– Grün
A3 ––– Blau
1 Rot Datentakt (SCL)*
2Grün
(zusammengesetztes
Grünsignal mit
Synchronisation)
DDC + 5V*
3Blau –––
4 ID (Masse) DDC-Masse*
5 DDC-Masse* C.Sync**
6 Masse Rot Bidirektionale Daten
(SDA)*
7 Masse GrünV. Sync
8 Masse Blau ID (100 Ω)
9 DDC + 5V* ID (100 Ω)
10 Masse Masse
11 ID (Masse) –––
12 Bidirektionale Daten
(SDA)*
–––
13 H. Sync –––
14 V. Sync –––
15 Datentakt (SCL)* –––
5 4 3 2
1
678910
11
A3
12131415
5 4 3 2
1
678910
A2 A1
6 HD15
7 13W3
