Sun Microsystems GDM-5510 - Identification des Pièces Et des Commandes

4
FR

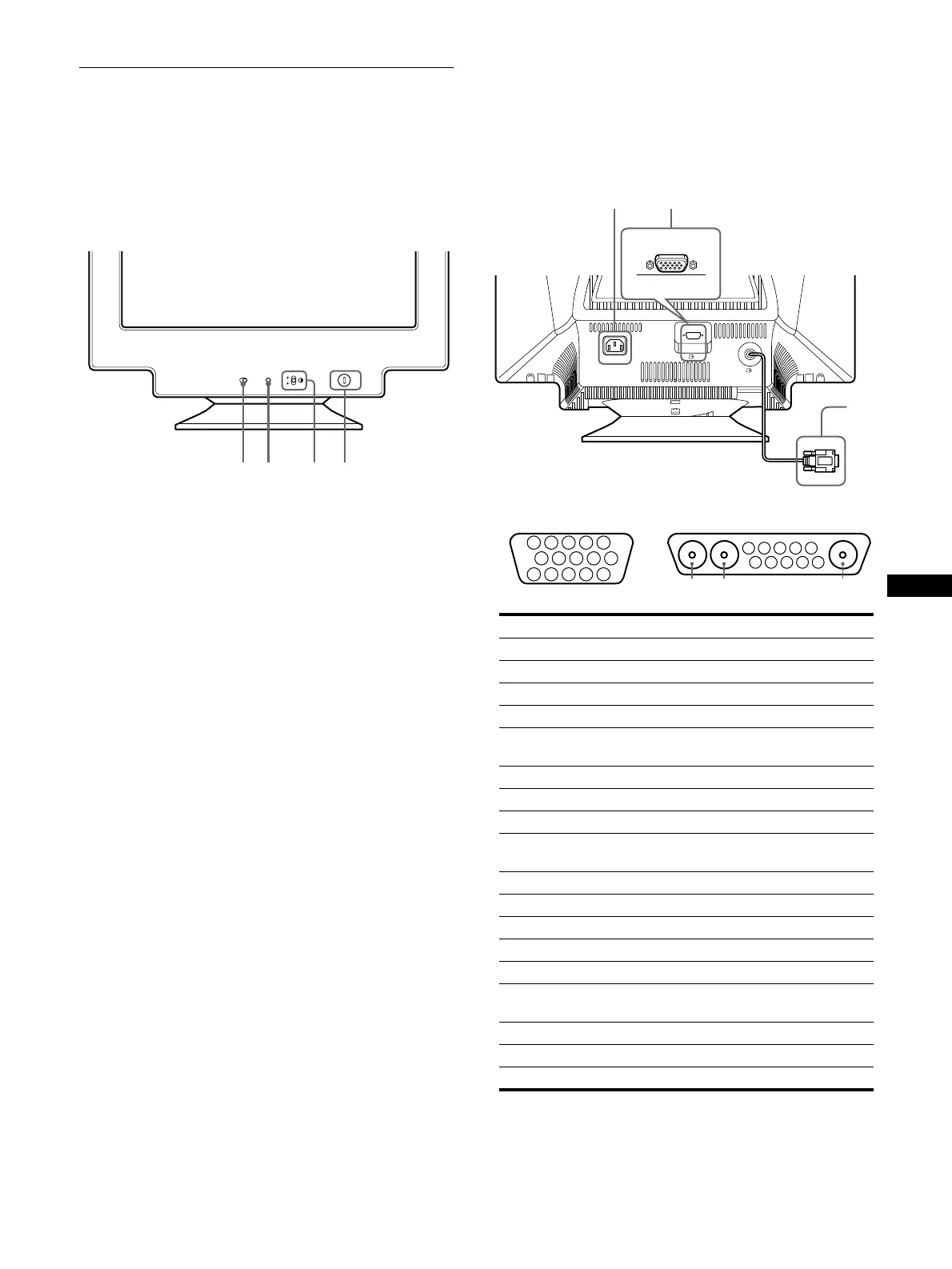

Identification des pièces et des
commandes
Pour obtenir des informations plus détaillées, reportez-vous aux
pages dont le numéro est indiqué entre parenthèses.
1 Commutateur INPUT (entrée) (page 6)
Ce commutateur permet de sélectionner l’entrée INPUT 1
(connecteur d’entrée vidéo 1 (13W3) : y1) ou l’entrée
INPUT 2 (connecteur d’entrée vidéo 2 (HD15) : y2).
2 Touche MENU (page 7)
Cette touche sert à afficher ou refermer le menu.
3 Touche de commande (OK, M/m) (page 8)
Cette touche sert à apporter des ajustements à la configuration
du moniteur et à afficher directement le menu CONTRASTE.
4 Commutateur et indicateur ! (alimentation)
(pages 5, 15, 19)
Cette touche permet d’allumer et d’éteindre le téléviseur.
L’indicateur d’alimentation s’allume en vert lorsque le
moniteur est sous tension et en orange lorsque le moniteur est
en mode d’économie d’énergie.
5 Connecteur AC IN (page 5)
Ce connecteur fournit une alimentation CA au moniteur.
6 Connecteur d’entrée vidéo 2 (HD15) (page 5)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
7 Connecteur d’entrée vidéo 1 (13W3) (page 5)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
* DDC (Display Data Channel) est une norme de VESA.
**Les broches ont une double fonction d’entrée de synchronisation
combinée et d’entrée de synchronisation H si la synchronisation V est
présente sur la broche n° 7.
AC IN
2
1
56
7
INPUT MENU
OK
12
12 3 4
Avan
Arrière
Avant
N° Signal 6 Signal 7
A1 ––– Rouge
A2 ––– Ve rt
A3 ––– Bleu
1 Rouge Données d’horloge (SCL)*
2 Vert (Synchro composite
sur le vert)
DDC + 5V*
3Bleu –––
4 ID (masse) Masse DDC*
5 Masse DDC* Synchronisation C**
6 Masse rouge Données bidirectionnelles
(SDA)*
7 Masse vert Synchronisation V.
8 Masse bleu ID (100 Ω)
9 DDC + 5V* ID (100 Ω)
10 Masse Masse
11 ID (masse) –––
12 Données bidirectionnelles
(SDA)*
–––
13 Synchronisation H. –––
14 Synchronisation V. –––
15 Données d’horloge (SCL)* –––
5 4 3 2
1
678910
11
A3
12131415
5 4 3 2
1
678910
A2 A1
6
HD15
7 13W3
