4
CT
AC IN
2
1
56
7
INPUT
MENU
OK
12
12 3 4
後視圖

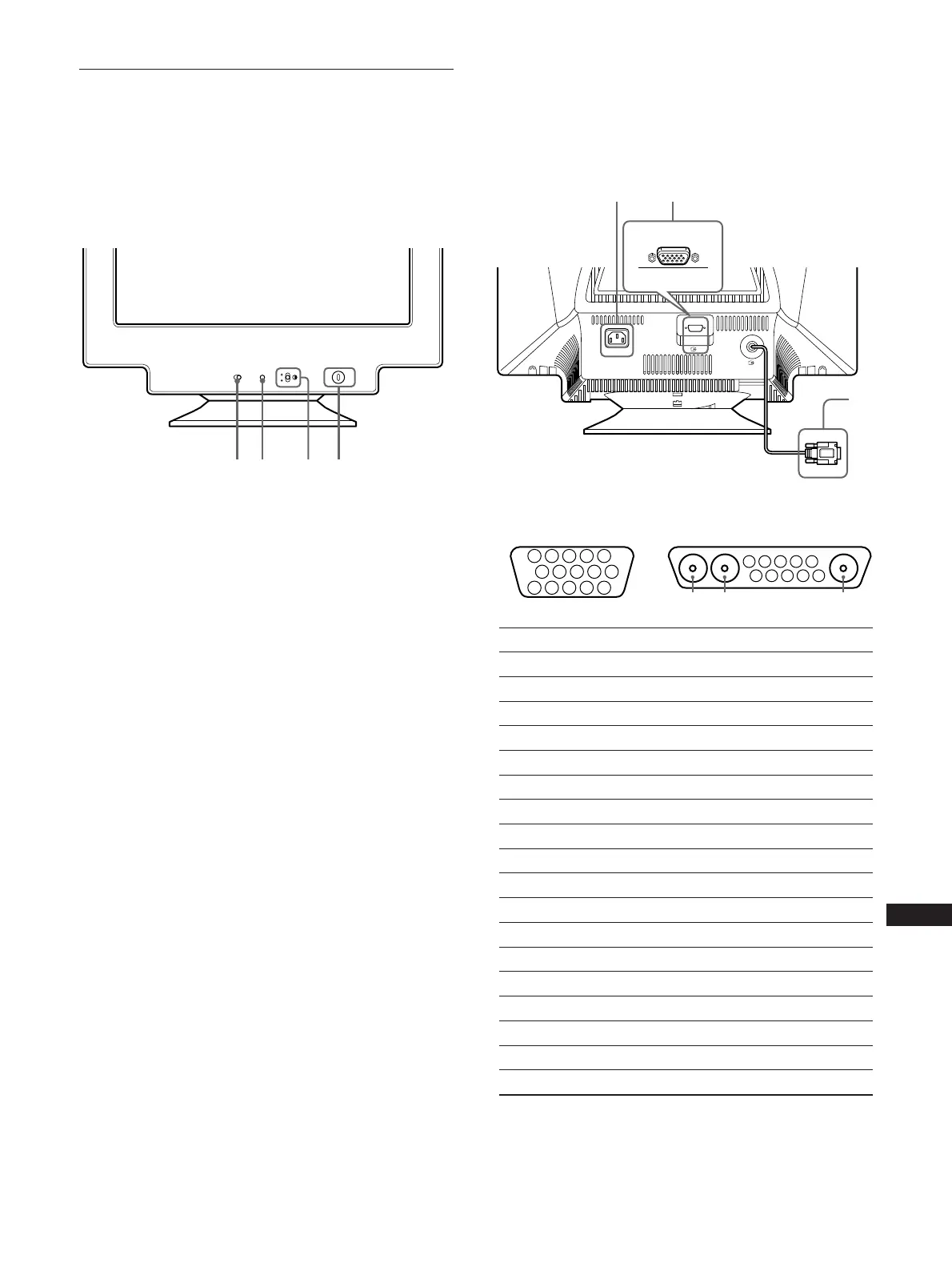

識別部件和控制器
詳細內容請參照括弧內的頁數。
前視圖
1 INPUT（輸入）開關（第 6 頁）
該開關用於選擇 INPUT 1（視頻輸入 1（13W3）連接器：
y1）或 INPUT 2（視頻輸入 2（HD15）連接器：y2）。
2 MENU 鍵（第 7 頁）
該鍵用於顯示或關閉選單。
3 控制鍵（OK ， M/m）（第 8 頁）
該鍵用於對監視器作調節和直接彈出 CONTRAST 選單。
4 !（電源）開關和指示燈（第 5 、 15 、 19 頁）
該鍵用於打開或關閉監視器。電源指示燈在監視器打開時
點亮為綠色，當監視器處於節電模式時點亮為橙色。
5 AC IN 連接器（第 5 頁）
該連接器向監視器提供交流電源。
6 視頻輸入 2 連接器（HD15）（第 5 頁）
該連接器輸入 RGB 視頻信號（0.700 Vp-p, 正）和同步
信號。
7 視頻輸入 1 連接器（13W3）（第 5 頁）
該連接器輸入 RGB 視頻信號（0.700 Vp-p, 正）和同步
信號。
7 13W36 HD15
序號 6信號 7信號
A1 ---- 紅
A2 ---- 綠
A3 ---- 藍
1 紅 數据時鐘（SCL）*
2 綠（綠色為复合同步） DDC + 5V*
3 藍 ----
4 ID（地線） DDC 地線*
5 DDC 地線* C 同步**
6 紅色地線 雙向數据（SDA）*
7 綠色地線 垂直同步
8 藍色地線 ID（100Ω）
9 DDC + 5V* ID（100Ω）
10 地線 地線
11 ID（地線） ----
12 雙向數据（SDA）* ----
13 水平同步 ----
14 垂直同步 ----
15 數据時鐘（SCL）* ----
* DDC（顯示數据通道）是 VESA 標准。
**如果 7 號插針引腳上有垂直同步，插針引腳具有复合同步輸入和
水平同步輸入的雙重功能。
5 4 3 2
1
678910
11
A3
12131415
5 4 3 2
1
678910
A2 A1
