3 Conexão elétrica Guia Rápido do Usuário
40

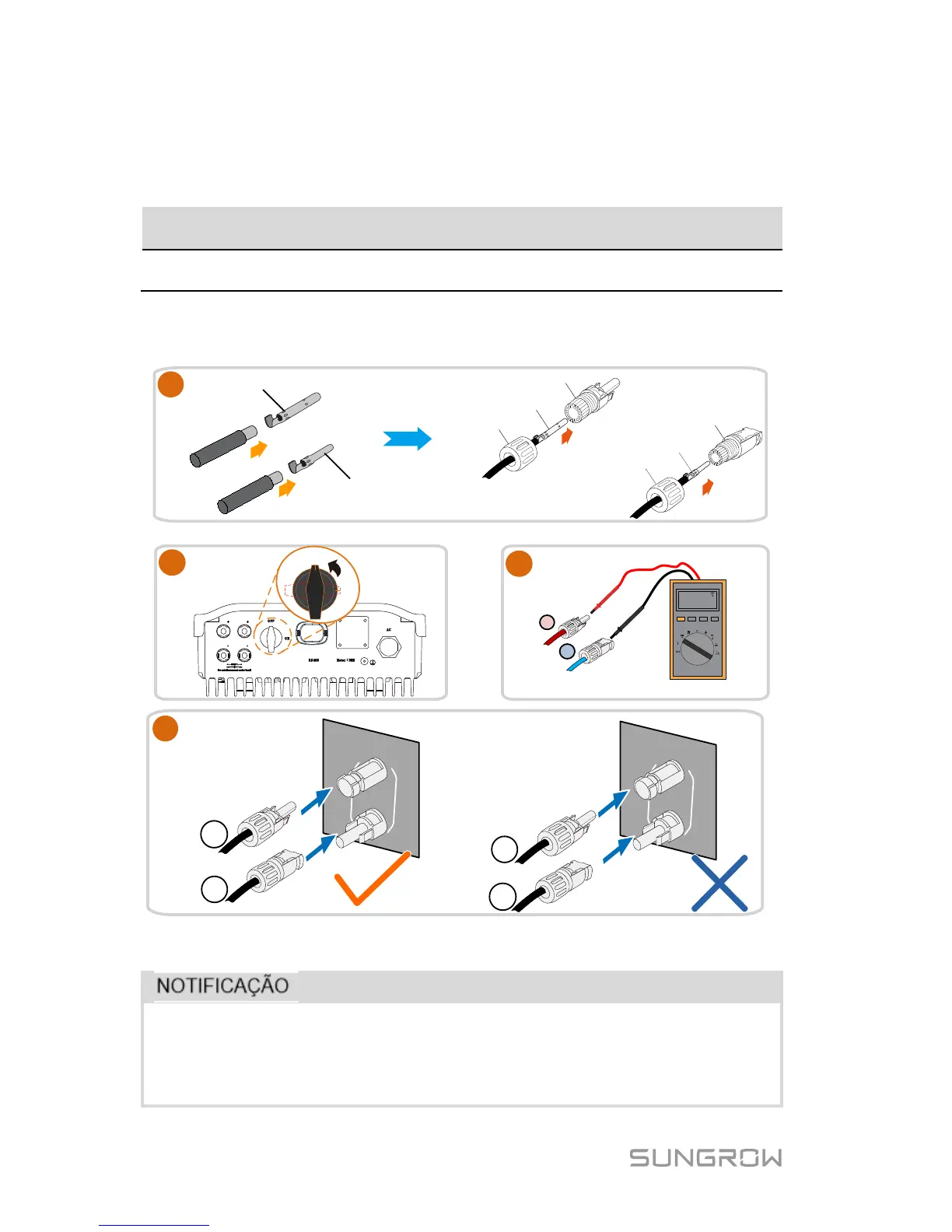

Todos os cabos FV estão equipados com um conector de ligação direta à prova
d'água que corresponde aos terminais FV na parte inferior do inversor.
Os requisitos de cabos FV estão apresentados a seguir.
Transversal
Diâmetro
do cabo
Tensão máx.
suportada
Corrente máx.
suportada
4 mm
2
6 mm
2
6 mm9 mm 600 V
Igual ou maior do que à
corrente do curto-circuito
Retirar 7 mm a 8 mm do isolamento dos cabos.
Aperte o prensa-cabos com torque de 2,5 Nm a 3,0 Nm).
Contato de pressão
positivo
Contato de pressão
negativo
Isolador positivo
Isolador negativo
Contato de pressão
Prensa-cabos
1
Prensa-cabos
Contato de pressão
PV2
PV2
PV1
PV1
480.0
+
-
3
2
ON
OFF
4
+
-
PV
+
-
-
+
PV
+
PV
-
PV
* (-S
érie D)Vede com as capas terminais os terminais FV não usados.
O inversor não funcionará corretamente se as polaridades FV estiverem
invertidas.Se os conectores FV não forem montados, poderá ocorrer
arco ou
superaquecimento. A perda causada por esse problema
anulará a garantia.
