3 Conexión eléctrica Manual de inicio rápido del usuario
72
3.6 Conexión de la comunicación del medidor
(optativo)

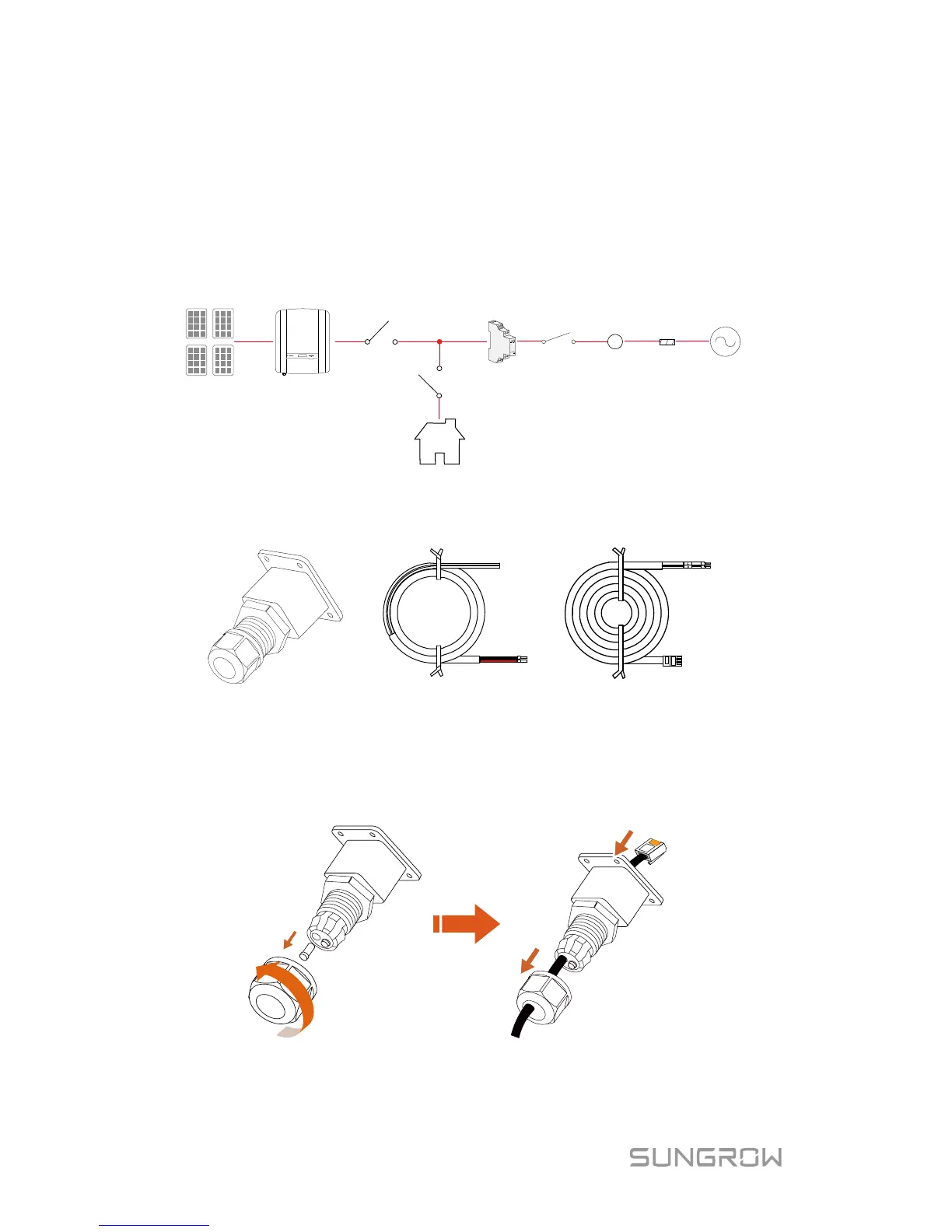

El medidor de energía SUNGROW se debe instalar al lado del interruptor
principal. La sección describe principalmente la conexión del lado del inversor. Si
desea conocer detalles sobre el lado del medidor, consulte la guía que se entrega
con este dispositivo.
Medidor Sungrow
Electrodoméstico
Cadenas FV
A
Enlace de
medidor
Medidor
en red
Interruptor
principal
Red
eléctrica
Interruptor solar
Inversor
1. Tome el conector de comunicación del paquete del inversor y el cable
RS485 del paquete del medidor.
L
N
B
A
Cable de suministro de alimentación
(solo para medidor monofásico)
Cable RS485
del medidor
Conector de
comunicación
2. Desenrosque la tuerca oscilante del casquillo y retire el tapón hermético
de la entrada de la izquierda. Haga pasar los enchufes A y B de adentro
hacia afuera por el conector. De esta manera, el cable con el enchufe
RJ45 quedará en el extremo interno, y los enchufes A y B en el externo.
