3 Conexión eléctrica
3.1 Descripción de terminales
Todos las terminales eléctricas se ubican en la base del inversor.
1 2
53
4
PV2
PV2
PV1
PV1
¡No desconecte con carga!
Medidor | DRM

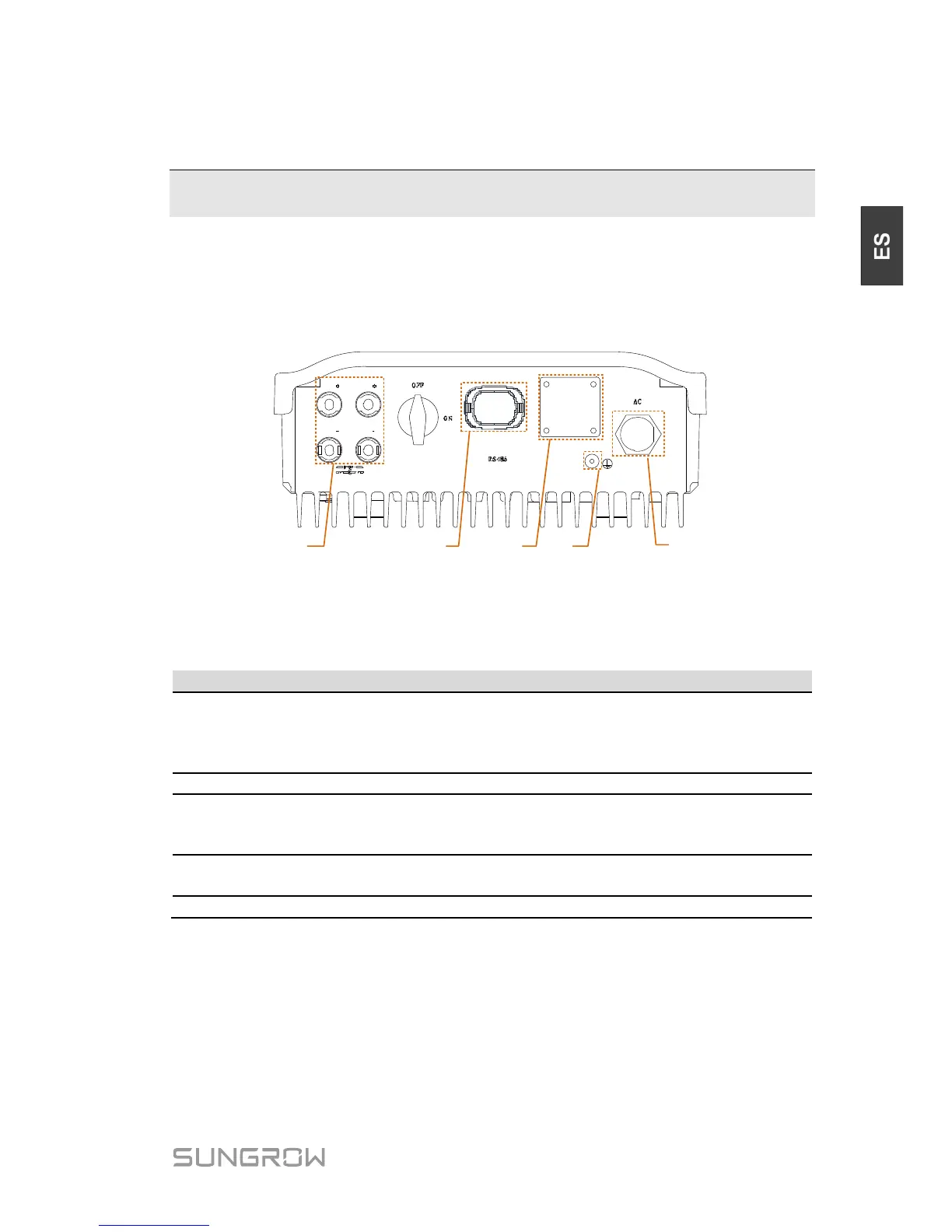

Fig. 3-1 Descripción de terminales
* La imagen que se muestra aquí es solo de referencia. Es posible que el
producto real que reciba sea distinto.
Tab. 3-1 Descripciones de las terminales
Artículo
Terminal
Descripción
1 Terminales FV
Terminales MC4 para entradas FV.
Serie -S: un par de terminales FV.
Serie -D: tres pares para SG8K3-D y dos
pares para los otros tipos de inversor –D.
2
Terminal RS485
Para conectar a un módulo Wi-Fi.
3
Medidor | Terminal
DRM
El puerto de la izquierda se usa para conectar
al medidor de energía. El puerto de la derecha
es de reserva.
4
Segundo terminal
PE
Para conexión a tierra segura.
5
Terminal CA
El terminal CA para la red eléctrica.
