1.剪线凸轮位置的调节
2.动刀、定刀位置的调整
转动上轮，当针杆从最低位置上升5mm时，用手压剪线电磁铁④，使滚珠接触剪线凸轮①
的凹部，然后用定位螺钉②临时紧固。然后把剪线电磁铁④返回原来的位置（离开的位置），
同时旋松定位螺钉②，调整剪线凸轮①，使凸轮端面和切线驱动轴端面之间的间隙为0.5mm,
以40kgf·cm的力矩拧紧定位螺钉②。
当切线驱动轴③的头部超过剪线凸轮时，定刀⑧的前端和动刀⑦的刀刃部位应当啮合
0.2-0.5mm；当不啮合时，在切线驱动轴起过剪线凸轮①的情况下移动刀轴连杆⑥，使定
刀⑧的前端和动刀⑦的刀刃部位相啮合，然后宁紧螺钉⑤。
6
11

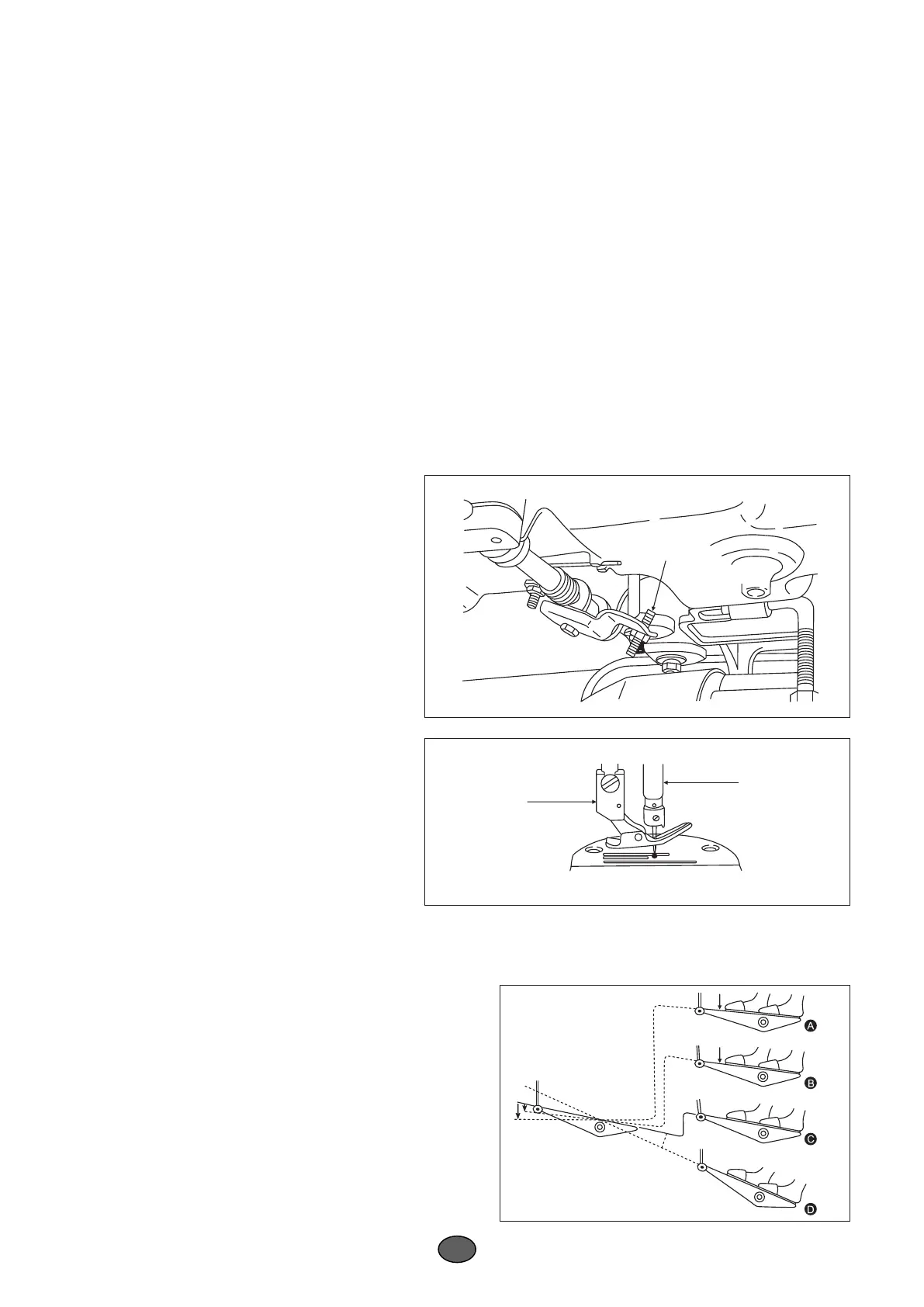

14 膝提高度的调节（图18、图19）
1）膝提时的标准高度是10mm。
2）用膝提调整螺钉①可以调节压脚提
升量至13毫米。
3）当压脚提升超过10mm时，不能使
处于最低位置的针杆②底端与压脚③相碰。
图18
图19
①
②
③
15 踏板操作（图20）
图20
踏板分四个阶段操作：
1）将踏板朝前轻踏，侧低速缝纫（图示B）。
2）进一步朝前踏,就是高速缝纫（图示A）。
3）当踏板恢复到原始状态时，机器停止运转（上
停针或下停针）（图示C）
4）将踏板朝后踏，执行剪线动作（图示C）。
