4 机器的安装(图1、图2、图3、图4)
5 机器的润滑(图5)
1.油盘的安装
1.润滑须知
1）油盘应放置在台板凹槽四角。
1）向油盘①注入缝纫机油（10号白油）至“HIGH”记号部A。
2）当油面低于LOW记号B时，应再加油。
3）加油后，开动机器，应看到油液飞溅到油窗②上，说明润滑正常。
4）至于飞溅的油量多少与总润滑油量多少无关。
2）将两只机头座垫①安装在油盘③的A边（朝操作者一边），将两只油盘支座②安装在
油盘③的B边（机头连接钩接合一边），然后放上油盘③（图1、图2）。
3）将机头连接钩①插入底板销孔内，与台板的机头连接钩座②相嵌合，再把机头放到油
盘四只角的座垫上。（图3、图4）

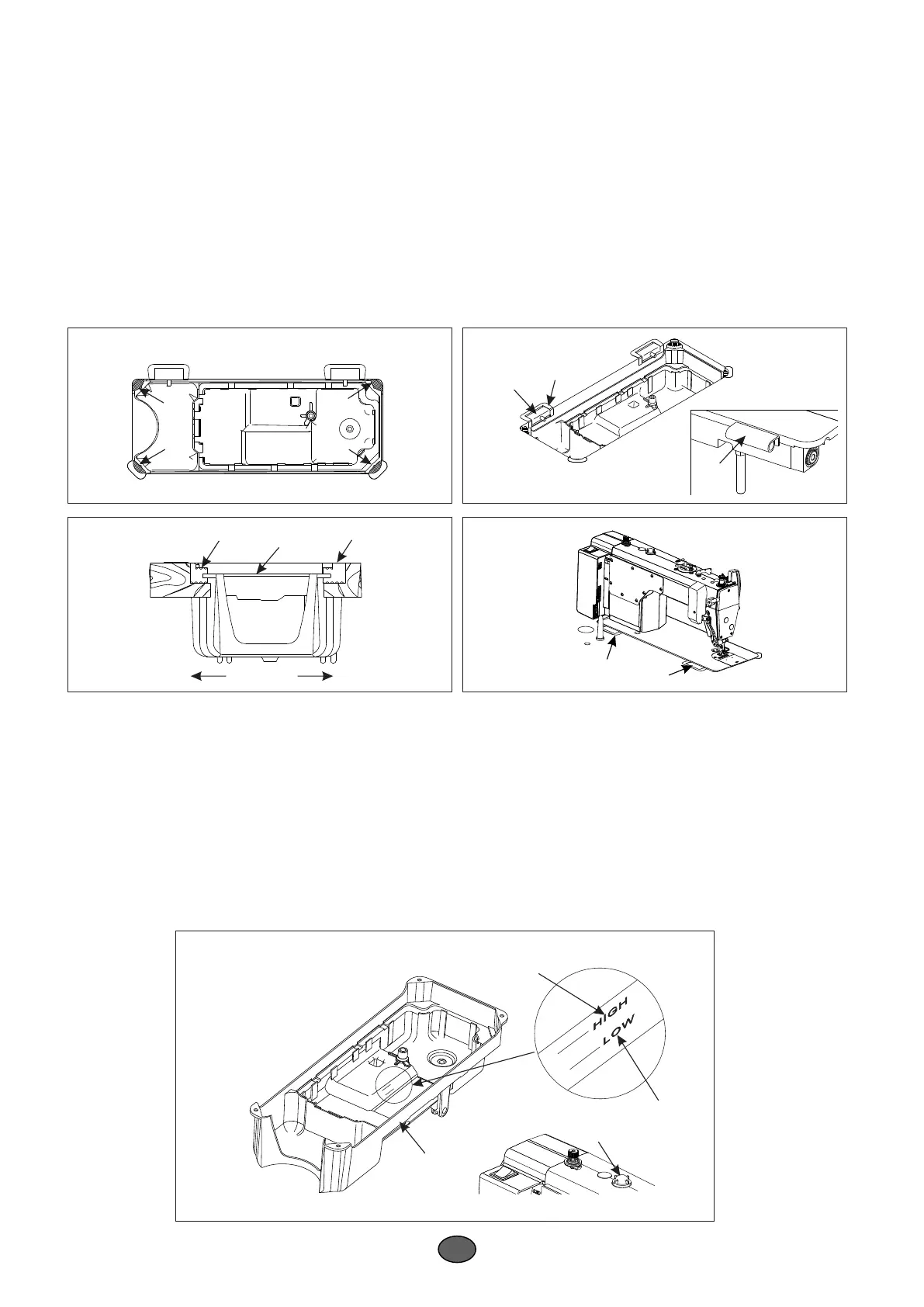

图1
