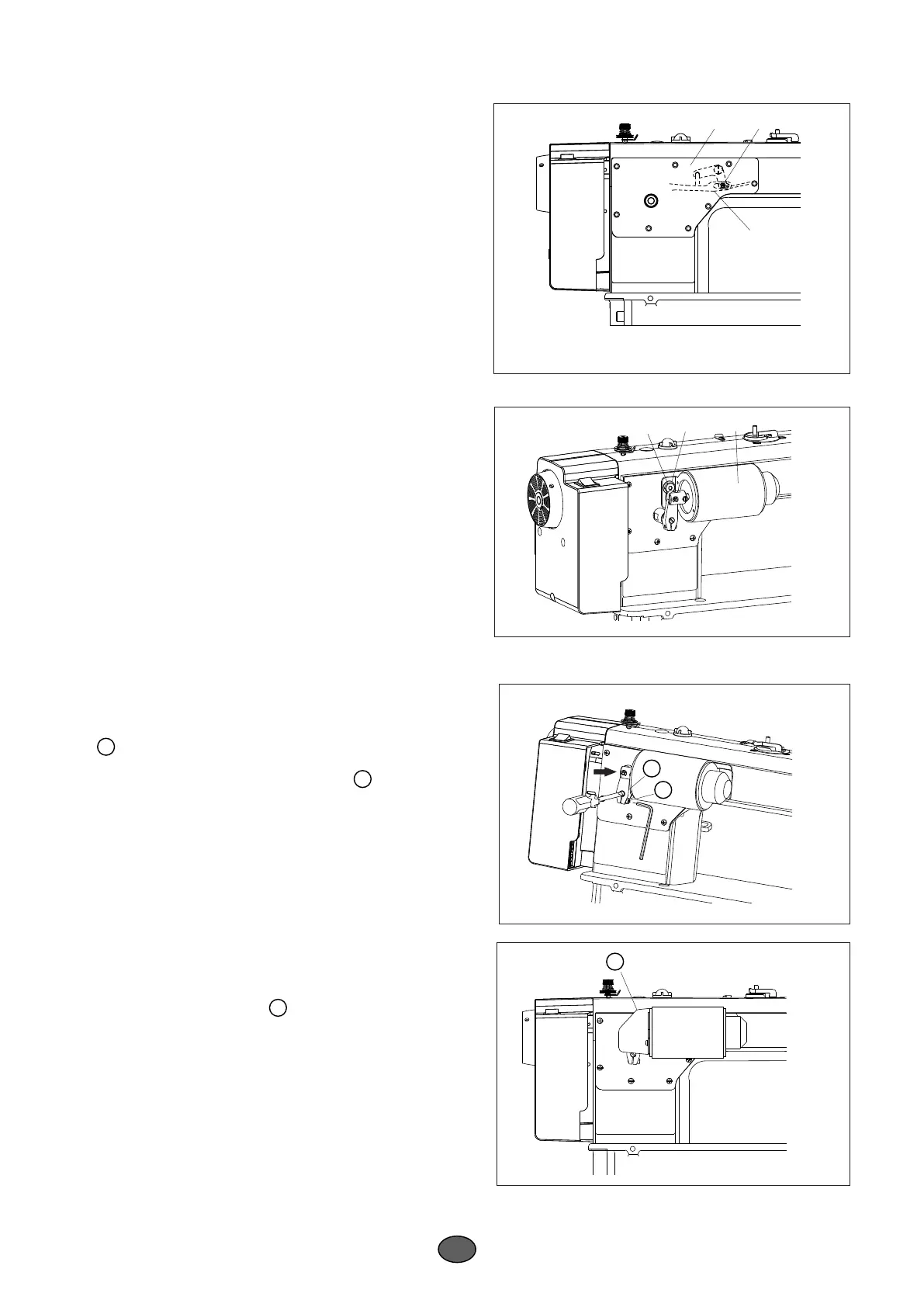

3）将盖板组件⑤安装到缝纫机上，此时，
需使膝提横杆销轴③置于拉杆⑥的长槽中。
（注意） 在拉杆长孔中，请涂抹润滑脂。
4）将电磁铁组件⑦安装到缝纫机盖板上，
放上垫圈⑧，旋紧两个螺母⑨。
（注意） 将控制电线端部的2P接插器插入
电控箱上的2P插接器内。
5）拆下缝纫机的面板，放下压脚，使上牵
引板 处于压下状态，用螺丝刀调节电磁铁向左
回转，用内六角扳手紧固锁紧螺钉 。此时，电
磁铁为沿箭头方向压下在安装状态。
（注意） 确认压脚和针板处于密着状态，同
时，压脚保持架里面与上牵引板的前端留有间隙。
7）将附属的防护罩 装在电磁铁一侧。
⑤
③
⑥
⑦
⑧
⑨
10
11
11
12
12
10
图35
图36
图38
图37
6
17
