Les kits (d’adaptation) de montage
Superwinch sont disponibles pour la
plupart des véhicules courants. Si
vous ne trouvez pas le kit qu’il vous
faut dans votre région, contactez
Superwinch à l’adresse donnée au
début page 2 de ce manuel pour
obtenir le nom d’un distributeur
Superwinch le plus proche.
Des consignes détaillées de mon-
tage sont fournies avec chacun des
kits de montage.
Lisez-les et suivez-les attentivement
afin d’assurer un bon alignement et
un bon fonctionnement du treuil.
Le treuil
DOIT être
monté de manière à ce que le câble
s’enroule par le dessous du tam-
bour. Un montage incorrect pourrait
endommager votre treuil et annuler
la garantie.
ÉLECTRICITÉ MINIMALE REQUISE
Pour les treuils de 12 volts, les ali-
mentations de puissance minimales
recommandées consistent en un
alternateur et une batterie de 60
ampères ayant une capacité de
démarrage à froid de 440 ampères.
Si le treuil est beaucoup utilisé,
une batterie auxiliaire et un alter-
nateur de qualité industrielle sont
recommandés.
Étape (1)
Installez le kit de montage ou le
support structurel pour le treuil.
Étape (2)
Montez le treuil sur le support que
vous avez conçu.
Les boulons de montage fournis
sont de la bonne longueur pour
utilisation avec plaque de montage
d’épaisseur maximale de 1/4 de
pouce (6,3 mm).
INSTALLATION
NOTES :
1. Toutes les dimensions sont données en pouces (millimètres).
2. Le montage habituel se fait sur une surface plate capable de supporter les charges. Les boulons
doivent être de classe 5 ou supérieure.
MONTAGE DE
VOTRE TREUIL
Ne sub-
stituez
pas une classe plus faible que
la classe 5.
Lorsque vous attachez les fils
aux bornes du moteur et aux élec-
trovannes (relais), maintenez l’écrou
interne pendant que vous serez
l’écrou externe. Empêchez les
bornes du moteur de tourner —
ce qui provoquerait une rupture
interne des fils ou un mauvais
alignement de pièces. Soyez partic-
ulièrement attentif à empêchez la
rotation des bornes (relais) de l’élec-
trovanne. Tour rotation peut endom-
mager l’électrovanne (Fig. 10).
Étape (3)
Débranchez les fils conducteurs de
la batterie du véhicule.
Les batteries
automobiles
contiennent des gaz inflammables
et explosifs. Portez des lunettes de
protection pendant l’installation et
enlevez toute bijouterie en métal.
Ne vous penchez pas au-dessus de
la batterie lorsque vous établissez
les connexions.
Étape 4
Guidez-les deux (2) fils à travers la
grille du véhicule jusqu’à la bat-
terie. Pour empêcher l’abrasion ou
la coupure de l’isolation, appliquez
plusieurs couches de ruban adhésif
pour utilisation électrique aux
endroits où les fils peuvent entrer
en contact avec les parties métalliques
tranchantes du véhicule. Connectez
l’ensemble disjoncteur au fil dont le
bout est bleu. Entourez l’ensemble
disjoncteur de ruban adhésif pour
utilisation électrique pour prévenir
les courts-circuits accidentels.

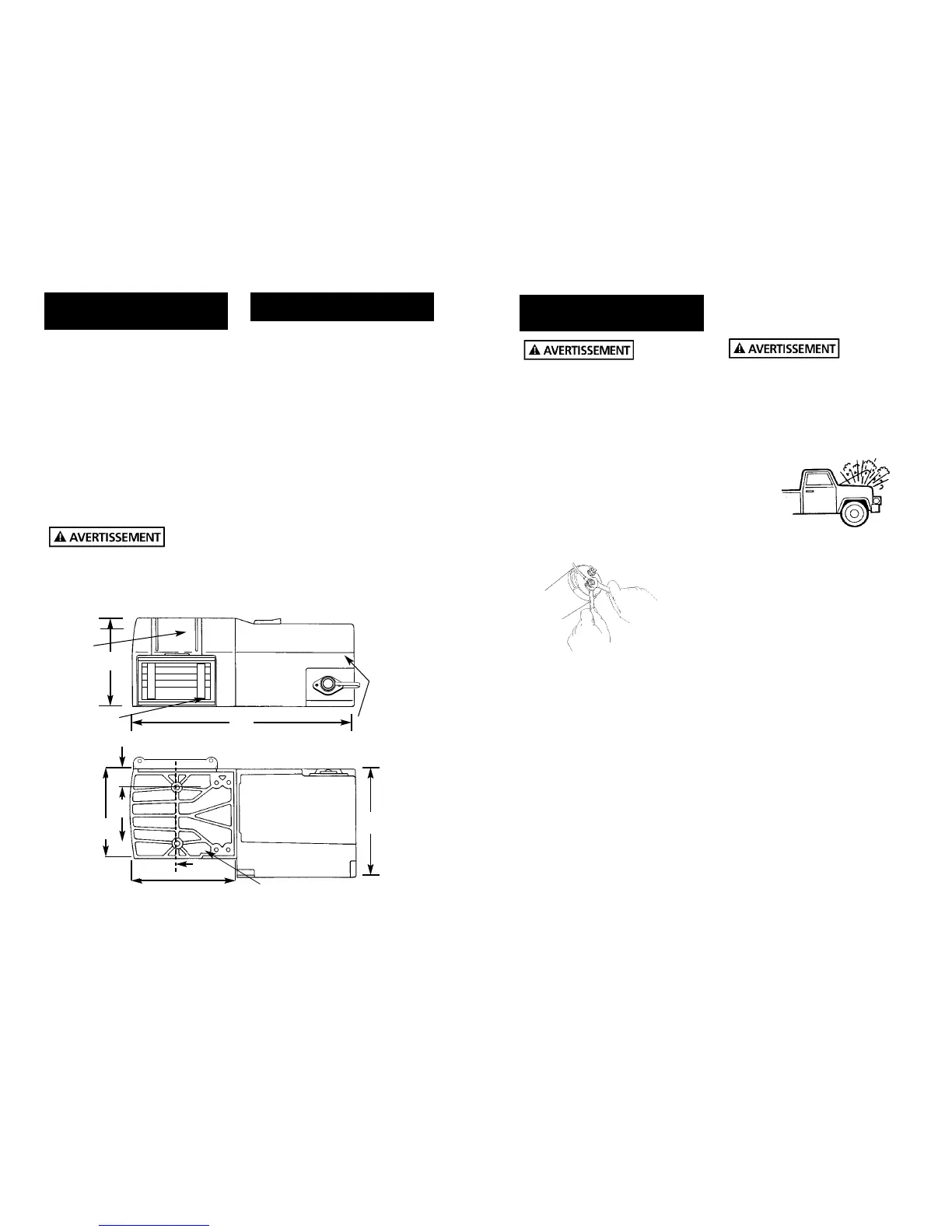

Figure 10
INSTALLATION
SUITE
Soyez prêt
Figure 11
Vis du support
Vis d’écubier
(guide-câble)
Vis de la plaque du
support de tambour
Vis de moteur
6.0
(152)
15.1
(383)
7.2
(183)
7.1
(180)
3.1
(79)
5.9
(150)
3.69
(93.7)
1.24
(31.5)
Figure 9
