60 61

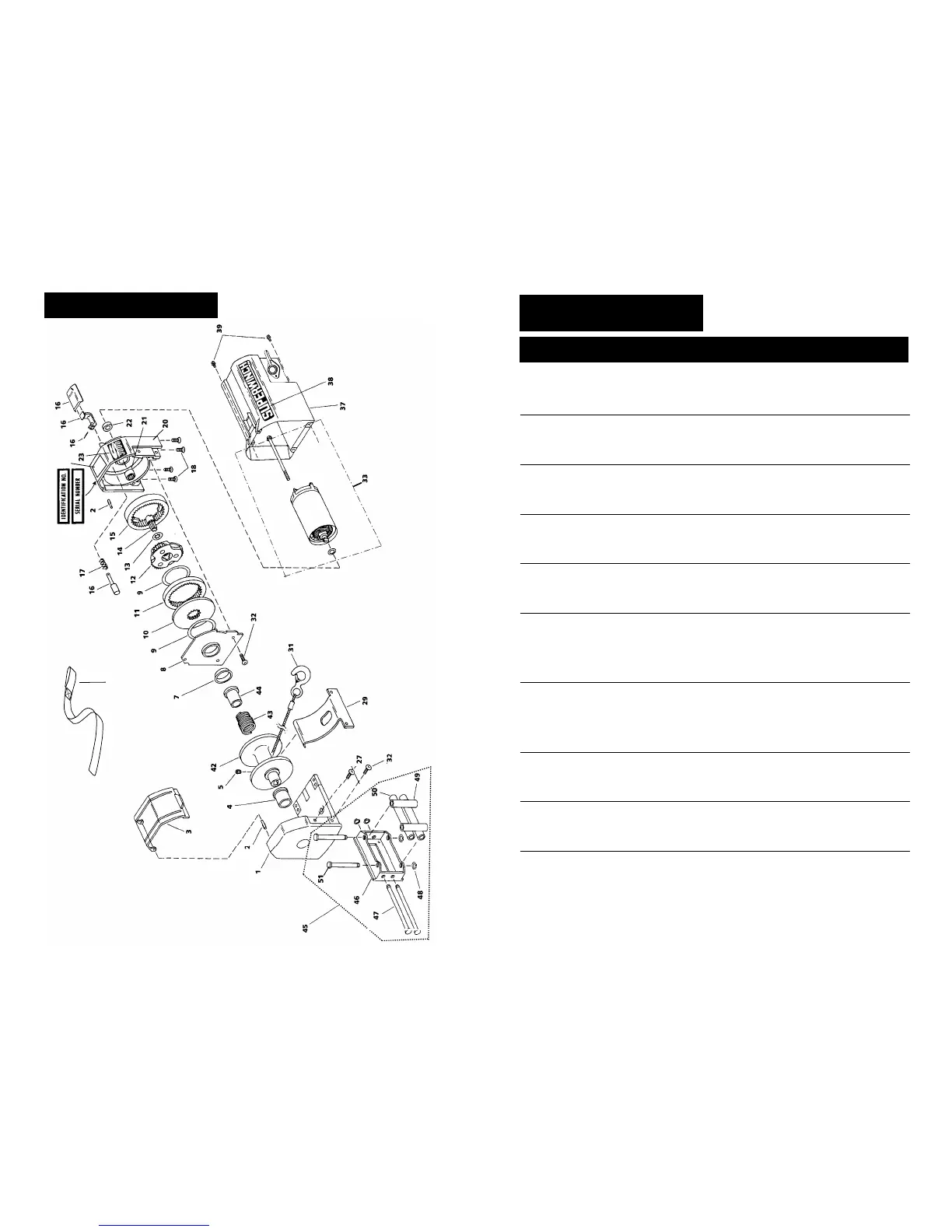

ASSEMBLAGE DU TREUIL
Safety
69
30
1 Support 89-52021 1
2 Goupille de nervure 89-23303-01 2
3 Protège-câble 89-32268 1
4 Palier principal 89-22268 1
5 Vis pt pour coupole de montage M6 x 1 x 8 mm 90-23164-12 1
7 Palier du tambour 89-22269 1
8 Support du tambour 89-40092 1
9 Plaque de poussée 90-12574 2
10 Plaque d’entraînement 89-32263 1
11 Couronne d’entraînement rotatif 89-32265 1
12 Assemblage d’entraînement planétaire 89-22141 1
14 Roue solaire 89-33303 1
15 Couronne d’entraîinement fixe 89-32266 1
16 Kit de réparation de la roue libre 89-10580 1
(y compris arbre, levier, poignée et rivet)
17 Ressort de la roue libre 90-23152-08 1
18 Vis à tête plate M6 x 1 x 16 mm 89-22291-01 4
20 Assemblage du carter (comprend 21 et 22) 89-40104 1
21 Roulement à aiguille (0,8125 x 1,125 x 0,750) 89-23263-03 1
22 Roulement de l’arbre moteur 89-12002 1
23 Logo S5000 89-17332 1
Logo S4000 89-17331 1
Logo S3000 89-17330 1
27 Vis à tête demi-ronde M6 x 1 x 13 mm 89-22290-01 2
29 Ressort de tension de câble 89-32295 1
30 Barre protège-mains 87-31120 1
31 Assemblage du câble métallique avec crochet
1/4 po (6,35 mm) x 50 pi (15,24 m) (S5000) 1577A 1
Assemblage du câble métallique avec crochet
7/32 po (5,5 mm) x 60 pi (18,28 m) (S4000) 1514A 1
Assemblage du câble métallique avec crochet
3/16 po (4,7 mm) x 60 pi (18,28 m) (S3000) 1511C 1
32 Vis à tête demi-ronde M6 x 1 x 16 mm 89-22290-02 5
33 Moteur complet 12 Volts (S5000) 90-33294 1
Moteur complet 24 Volts 89-33298 89-32298 1
Moteur complet 12 Volts (S4000) 90-32295 1
Moteur complet 24 Volts 89-33297 89-33297 1
Moteur complet 12 Volts (S3000) 90-33276 1
Moteur complet 24 Volts 89-33296 1
37 Carter du moteur 90-52024 1
38 Plaque d’identification “Superwinch” 89-22277 1
39 Vis à tête à rondelle hexagonale M4 x 0,7 x 6 mm 89-22292-01 4
42 Tambour 89-40085 1
43 Ressort de frein 90-22342 1
44 Adapteur de frein 89-22287 1
45 Guide-câble à roul. 89-40123 1
46 Cadre du guide-câble à roul. 89-40113 1
47 Arbre du guide-câble (Long) 89-22334-02 2
48 Bague de retenue 90-23029-08 4
49 Roulement 5/8 X 2,352 90-12568-04 2
50 Roulement, 5/8 x 4,735 90-12568-06 2
51 Arbre du guide-câble (Court) 89-22334-01 2
LISTE DE PIÈ CES
DE RECHANGE
Article Description No. de Pièce Qté
