Superwinch S5000 - Page 32

52 Assemblage de solénoïde branché de 12V 89-32327 1
Assemblage de solénoïde branché de 24V 89-32328 1
53
S3000, S4000 Assembl. fils 8AWG x 5 pds. (nég.) 89-23306-01 1
S5000 Assembl. fils 2AWG x 5 pds. (pos.) 89-22635-34
54 S3000, S4000 Assembl. fils 8AWG x 5 pds. (pos.) 89-23306-04 1
S5000 Assembl. fils 6AWG x 5 pds. (nég.) 90-20187-06
55 Bande de prise de terre 89-22356 1
56 Rondelle à ressort Hel de 5/16 89-23227-08 1
57 Écrou hexagonal 5/16-18 90-23149-07 1
60 Assembl. fils 6AWG x 3 1/2 po. 90-23292-06 1
61 Solénoïde de 12V 92-20329 2
Solénoïde de 24V 90-20331 2
62 Assembl. Bar collectrice 92-10200 1
63 Bar collectrice 92-20126 2
64 S3000, S4000 Assembl. fils 8AWG x 9 3/8 po. 89-23292-21 1
S5000 Assembl. fils 6AWG x 9 3/8 po. 90-20187-08
65 S3000, S4000 Assembl. fils 8AWG x 6 po. 89-23306-02 1
S5000 Assembl. fils 6AWG x 6 po. 89-23292-19
66 Sous-assemblage de solénoïde 12V 90-32250 1
Sous-assemblage de solénoïde 24V 90-32250-01 1
67 Demi-connecteur 90-25048 1
68 Assemblage de télécommande 90-40270-02 1
69 Etiquette de sécurité. Icône de 3/4 po., 3 x 2 89-20330 1
6362

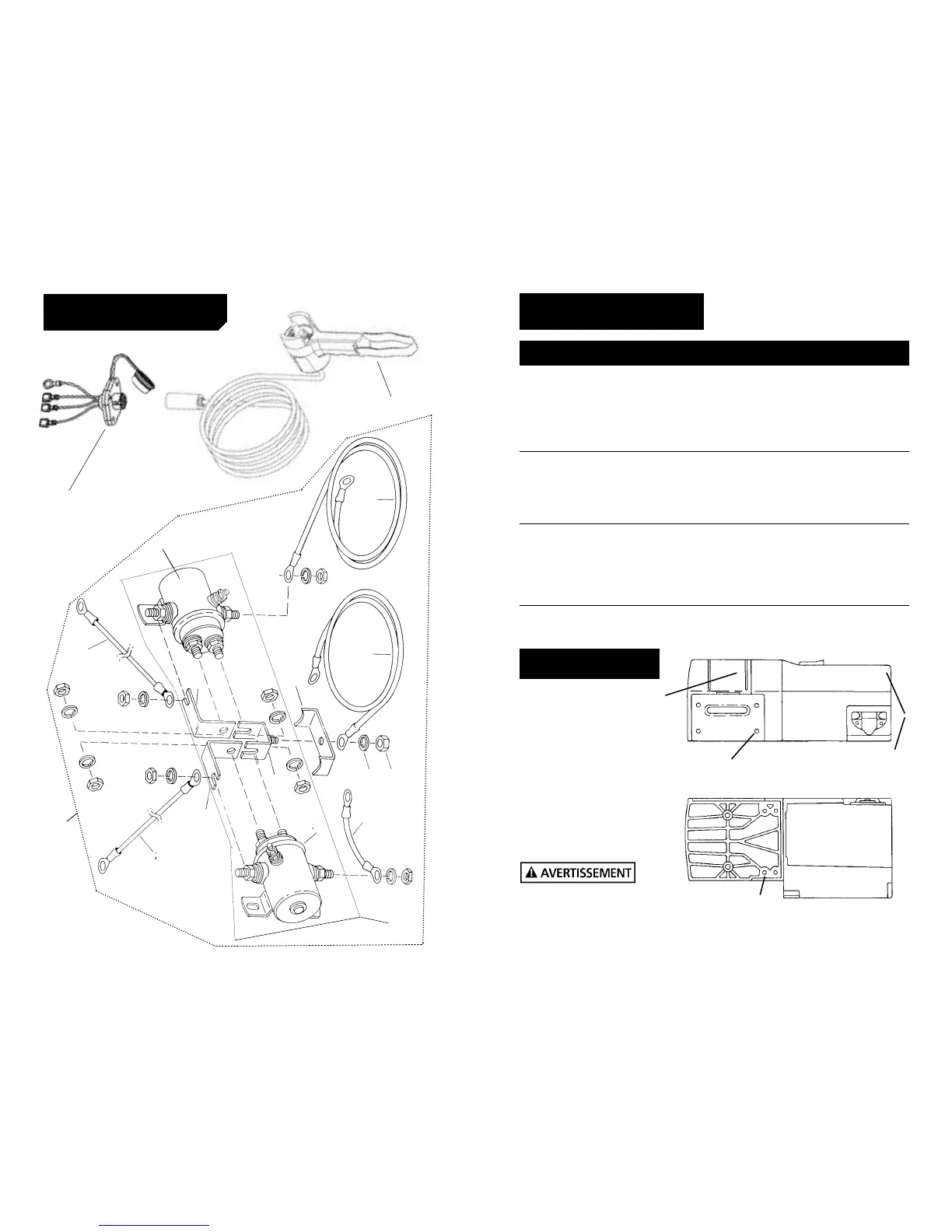

ASSEMBLAGE DE
L’ ELECTROVANNE
LISTE DE PIÈ CES
DE RECHANGE
Article Description No. de Pièce Qté
Vis du support
Vis d’écubier
(guide-câble)
Vis de la plaque du
support de tambour
Vis de moteur
SPÉCIFICATIONS DE COUPLE
Vis de la plaque 50-60 livres-pouces
de support de tambour
Vis de l’écubier 45-55 livres-pouces
(guide-câble)
Vis du support 65-75 livres-pouces
Moteur 35-40 livres-pouces
SPECIFICATIONS
DE COUPLE
Un
couple
excessif pourrait endommager
votre treuil et annuler votre
garantie.
67
68
61
54
64
63
62
61
60
56
57
55
53
65
63
67
68
52
66
