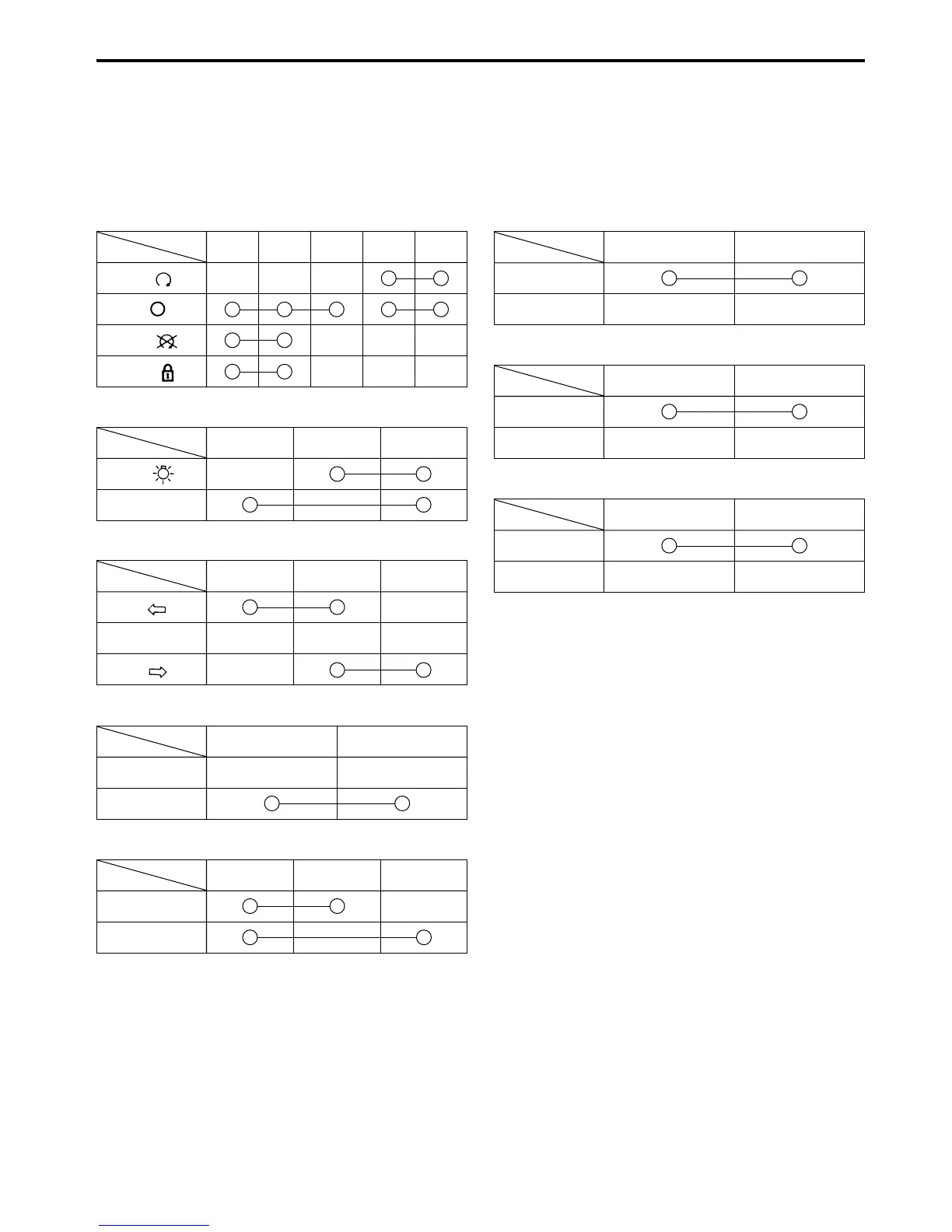

ELECTRICAL SYSTEM 6-29
SWITCHES
Measure each switch for continuity using the multi circuit tester. If there is no continuity, replace the respec-
tive switch with a new one.
IGNITION SWITCH
Position
Color
B/R B/W Bl/W O R
ON (
)
C ( )
OFF ( )
Lock (
)
LIGHTING SWITCH
Position
Color
G/W Gr Y/W
ON (
)
OFF ( )
TURN SIGNAL LIGHT SWITCH
Position
Color
BLblLg
L (
)
R (
)
STARTER BUTTON
Position
Color
B/W Y/G
PUSH
DIMMER SWITCH
Position
Color
Gr Y W
HI
LO
HORN BUTTON
Position
Color
G B/W
PUSH
FRONT BRAKE LIGHT SWITCH
Position
Color
OW
ON
OFF
REAR BRAKE LIGHT SWITCH
Position
Color
OW
ON
OFF
WIRE COLOR
B : Black Lbl : Light blue W : White
Br : Brown Lg : Light green
G : Green O : Orange
Gr : Gray R : Red
B/R : Black with Red tracer
B/W : Black with White tracer
Bl/W : Blue with White tracer
G/W : Green with White tracer
Y/G : Yellow with Green tracer
Y/W : Yellow with White tracer
