ПодключениеАС
• Модель MS-302 можно подключить практически к любым источникам аудиосигнала:
DVD/ CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 4).
• Перед подключением убедитесь, что АС отключена от сети. Затем, подключите колонки
к разъемам AUDIO OUTPUT L/R l сабвуфера. Правую колонку при помощи акустического
кабеля соедините с выходом AUDIO OUTPUT R сабвуфера, а левую колонку — с выходом
AUDIO OUTPUT L (см. схему на рис. 4).
Примечание. Проверьте надежность фиксации разъемов.
• Для подключения АС к ПК, МР3/CD-плеерам используйте сигнальный кабель 2RCA кmini-
jack (из комплекта). Для этого подключите сначала RCA-джеки сигнального кабеля кразъе-
мам L и R аудиовхода AUDIO INPUT k, а затем подключите mini-jack (Ø 3,5 мм) сигнального
кабеля к порту LINE OUT звуковой карты ПК или к аудиовыходу (OUTPUT) МР3/CD-плеера,
как показано на рис. 4.
• Для подключения АС к TV, DVD/CD-проигрывателям используйте сигнальный кабель 2RCA
к 2RCA (не входит в комплект). Для этого подключите сначала RCA-джеки сигнального кабе-
ля к разъемам L и R аудиовхода AUDIO INPUT k, а затем подключите RCA-джеки кразъемам
аудиовыхода TV, DVD/CD-проигрывателей, как показано на рис. 4.
• Подключите сабвуфер к сети с помощью шнура питания n.
• Включите питание АС выключателем m (положение ON) на задней стенке сабвуфера.
• Кнопкой MODE b на передней панели или кнопкой a на ПДУ включите систему.
• Выберите желаемый источник сигнала кратковременным нажатием кнопки MODE b
напанели управления или нажатием соответствующей кнопки на ПДУ.
F M
ANT
L
R
L
R
AU DI O INP UT
AU DI O OU T P UT
ON
OF F
~23 0V/50H z
BA SS
WA RN ING :S HOC K HA Z A RD-D O N OT O P E N
Made in china
PC
Подключение
USB flash/SD-карт
CD
DVD
USB
SD
SD/MMC
USB
Компьютер
Плеер
Правая
колонка
FM-антенна
Cигнальный кабель
2RCA к 2RCA
Сигнальный кабель
2RCA к mini-jack
Левая
колонка
CD-проигрыватель

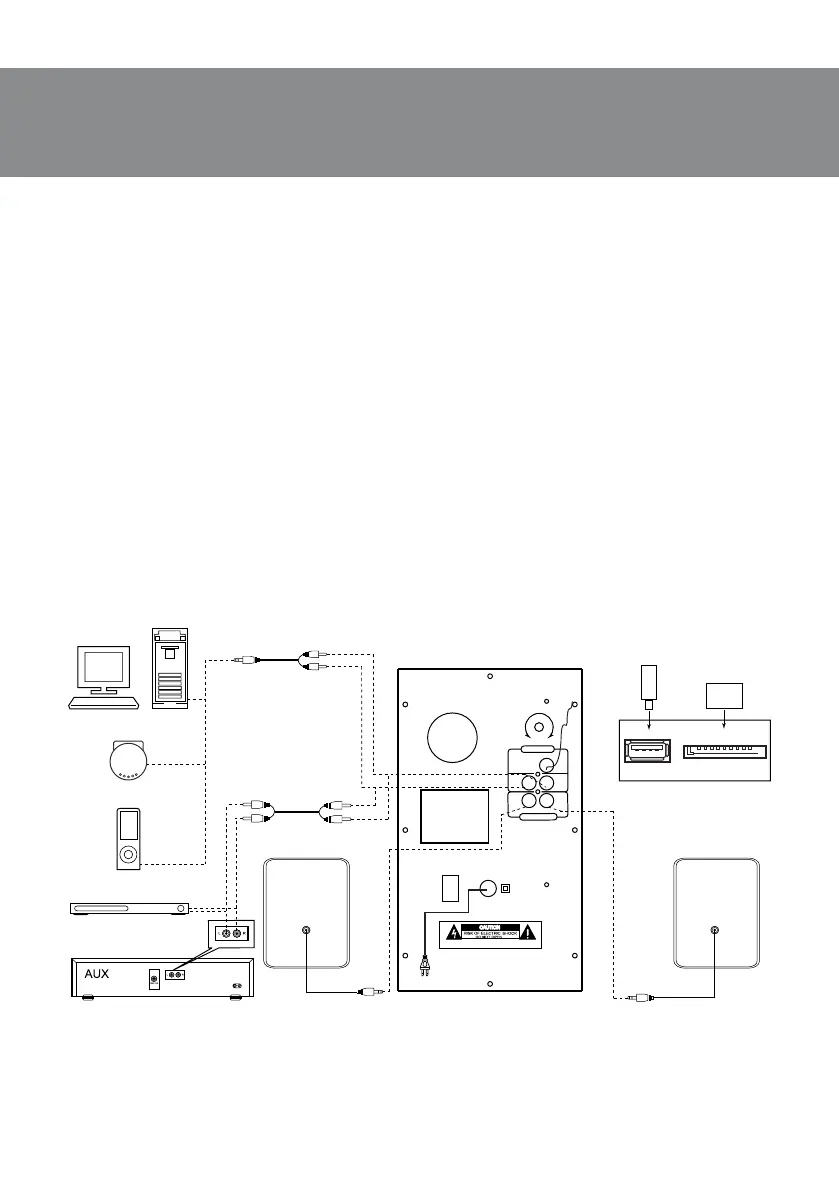

Рис. 4. Схема подключения
