UKR
24
Мультимедійна
акустична система 2.1
ПідключенняАС
Модель MS-302 можна підключити практично до будь-яких джерел аудіосигналу: DVD/CD-
плеєрів, ПК, ноутбуку тощо (див. схему на мал. 4).
• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть колон-
ки до роз’ємів AUDIO OUTPUT L/R l сабвуфера. Праву колонку за допомогою акустичного
кабелю з’єднайте з виходом AUDIO OUTPUT R сабвуфера, а ліву колонку з виходом AUDIO
OUTPUT L (див. схему на мал. 4).
Примітка. Перевірте надійність фіксації роз’ємів.
• Для підключення АС до ПК, МР3/CD-плеєрів використовуйте сигнальний кабель 2RCA до mini-
jack (з комплекту). Для цього підключіть спочатку RCA-джеки сигнального кабелю до роз’ємів L
іR аудіовходу AUDIO INPUT k, а далі підключіть mini-jack 3,5 мм) сигнального кабелю до пор-
ту LINE OUT звукової карти ПК або аудіовиходу (OUTPUT) МР3/CD-плеєра, як показано на мал. 4.
• Для підключення АС до TV, DVD/CD-програвачів використовуйте сигнальний кабель
2RCA до 2RCA (не входить до комплекту). Для цього підключіть спочатку RCA-джеки сиг-
нального ка белю до роз’ємів L і R аудіовходу AUDIO INPUT k, а далі підключіть RCA-джеки
до роз’ємів аудіовиходу TV, DVD/ CD-програвачів, як показано на мал. 4.
• Підключіть сабвуфер до мережі за допомогою шнура живлення n.
• Увімкніть живлення АС вимикачем m (положення ON) на задній стінці сабвуфера.
• Кнопкю MODE b на передній панелі або кнопкою a на ПДУ увімкніть систему.
• Оберіть бажане джерело сигналу короткочасним натисненням кнопки MODE b на па-
нелі управління або натисненням відповідної кнопки на ПДУ.
• Оберіть бажаний рівень гучності системи за допомогою регулятора f на панелі управ-
ління або скористайтеся кнопками VOL+/- i на ПДУ.
F M
ANT
L
R
L
R
AU DI O INP UT
AU DI O OU T P UT
ON
OF F
~23 0V/50H z
BA SS
WA RN ING :S HOC K HA Z A RD-D O N OT O P E N
Made in china
PC
Підключення
USB flash/SD-карток
CD
DVD
USB
SD
SD/MMC
USB
Комп’ютер
Плеєр
Права
колонка
FM-антена
Cигнальний кабель
2RCA до 2RCA
Сигнальний кабель
2RCA до mini-jack
Ліва
колонка
CD-програвач

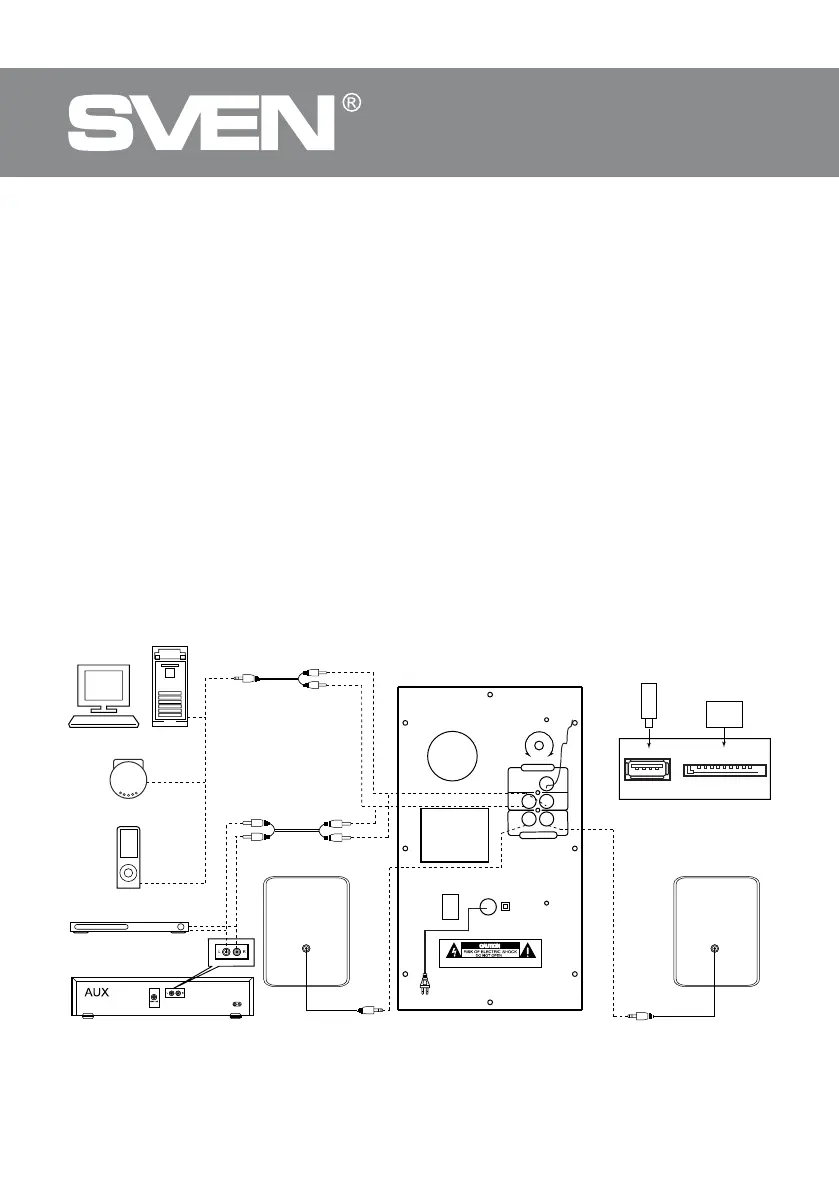

Мал. 4. Схема підключення
