2
10 m
9 x
10
x
IT - 44

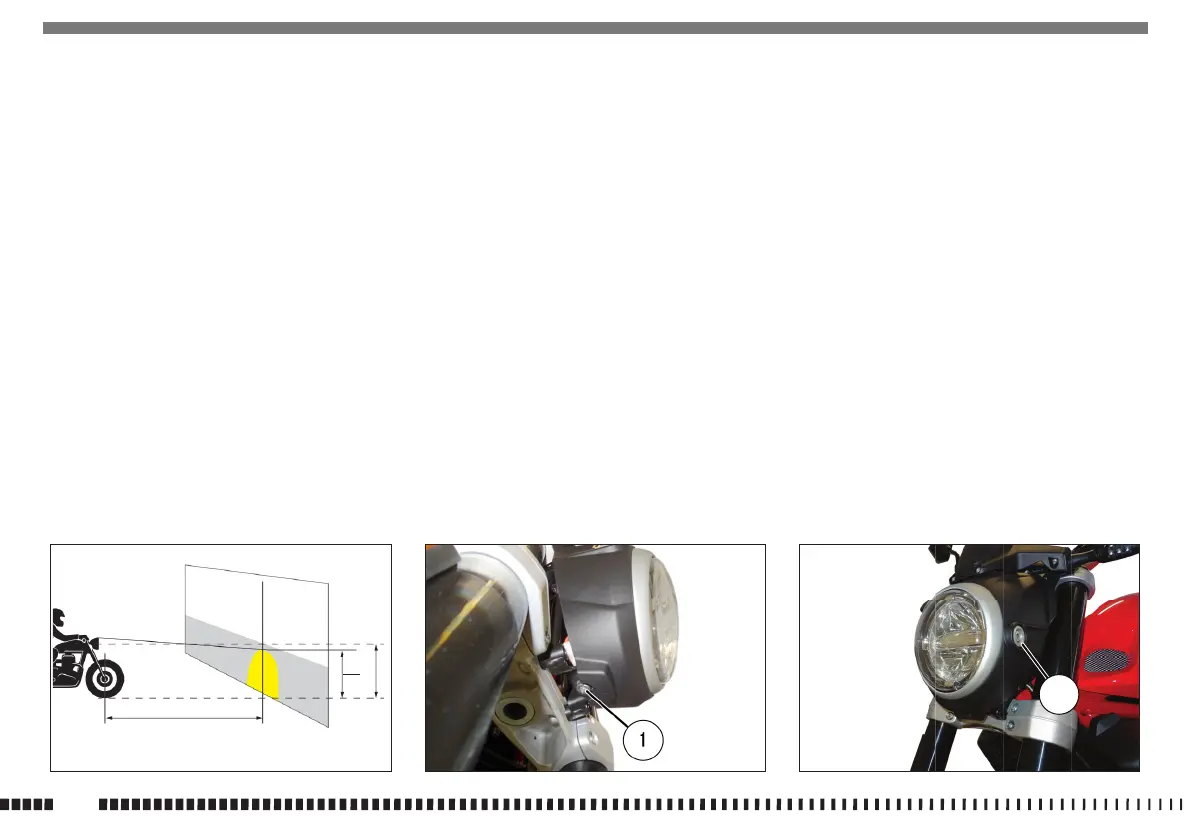

REGISTRAZIONE FANALE ANTERIORE
Per controllare se il fanale è orientato nel modo
corretto mettere il motociclo, con in pneumatici gonati
alla giusta pressione e con una persona seduta in
sella, perfettamente perpendicolare con il suo asse
longitudinale.
Di fronte ad una parete o ad uno schermo, distante
da esso 10 metri, tracciare una linea orizzontale
corrispondente all’altezza del centro del fanale ed una
verticale in linea con l’asse longitudinale del veicolo.
L’eventuale rettica dell’orientamento si può eettuare
agendo direttamente sulla vite (1) posizionata sotto il
fanale, allentando in precedenza le viti laterali (2).
Eettuare il controllo possibilmente nella penombra.
Accendendo la luce anabbagliante il limite superiore di
demarcazione tra la zona oscura e la zona illuminata
deve risultare ad una altezza non superiore a 9/10
dell’altezza da terra del centro del proiettore.
