Zusammenbau
Der Abluftventilator solte so hoch wie
möglich an der Wand oder an der Decke
montiert werden, um die besten Ergebnisse
zu erzielen. Der Lüfter darf nicht innerhalb
einer Duschkabine montiert werden. Der
Lüfter muss so montiert sein, dass er von
der Duschkabin aus oder von der
Baderwanne aus nicht erreichbar ist.
1. Entfernen Sie die beiden
Schraubenabdeckungen auf der
Frontseite, lösen Sie die Schrauben und
nehmen Sie die Abdeckung ab.
2. Halten Sie das Ventilatorgehäuse gegen
die wand oder die Decke und markieren
Sie die Bohrlöcher für die Verschraubung
sowie den Kabeleingang.
3. Richten Sie den Lüfter aus und schrauben
Sie ihn fest.
4. Schleißen Sie den Lüfter an das
Stromnetz an.
5. Befestigen Sie die Frontseite.
Elektrischer Anschluss
(alle typen)
Der elektrische Anschluss darf nur durch
Fachpersonal erfolgen. Vor dem Ventilator
muss ein allpoliger Unterbrecher mit einem
Kontaktabstand von mindestens 3mm
installiert werden. Der Ventilator ist doppelt
isoliert, Erdung ist nicht notwendig.
Der Ventilator kann entweder mit dem
Lichtschalter gekoppelt werden, oder er wird
an einen separaten Schalter angeschlossen.
Das Kabel wird nach untenstehender
Zeichnung entsprechend abisoliert.
Entfernen Sie die innere Abdeckung und
schließen Sie den Ventilator entsprechend
dem Schalbild an.
9mm
6mm

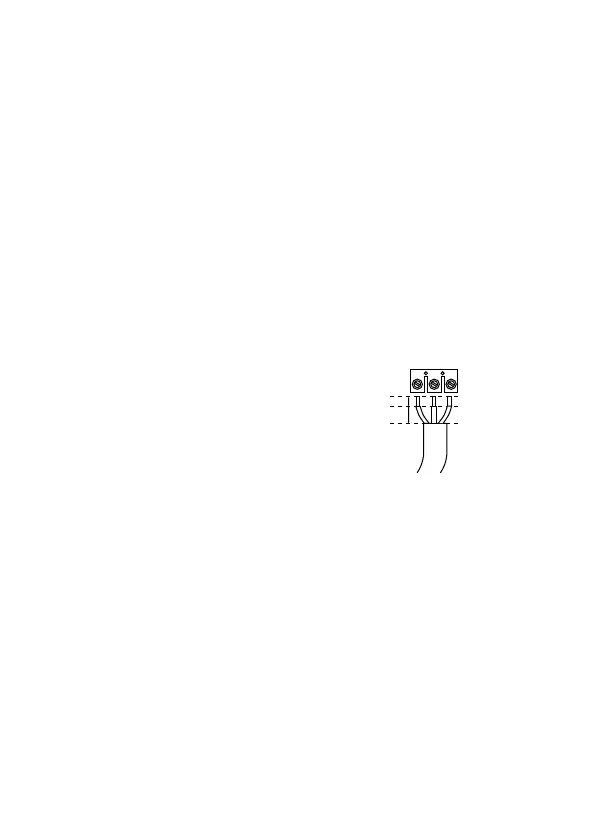

Abb.1: Abisolieren des Kabels
