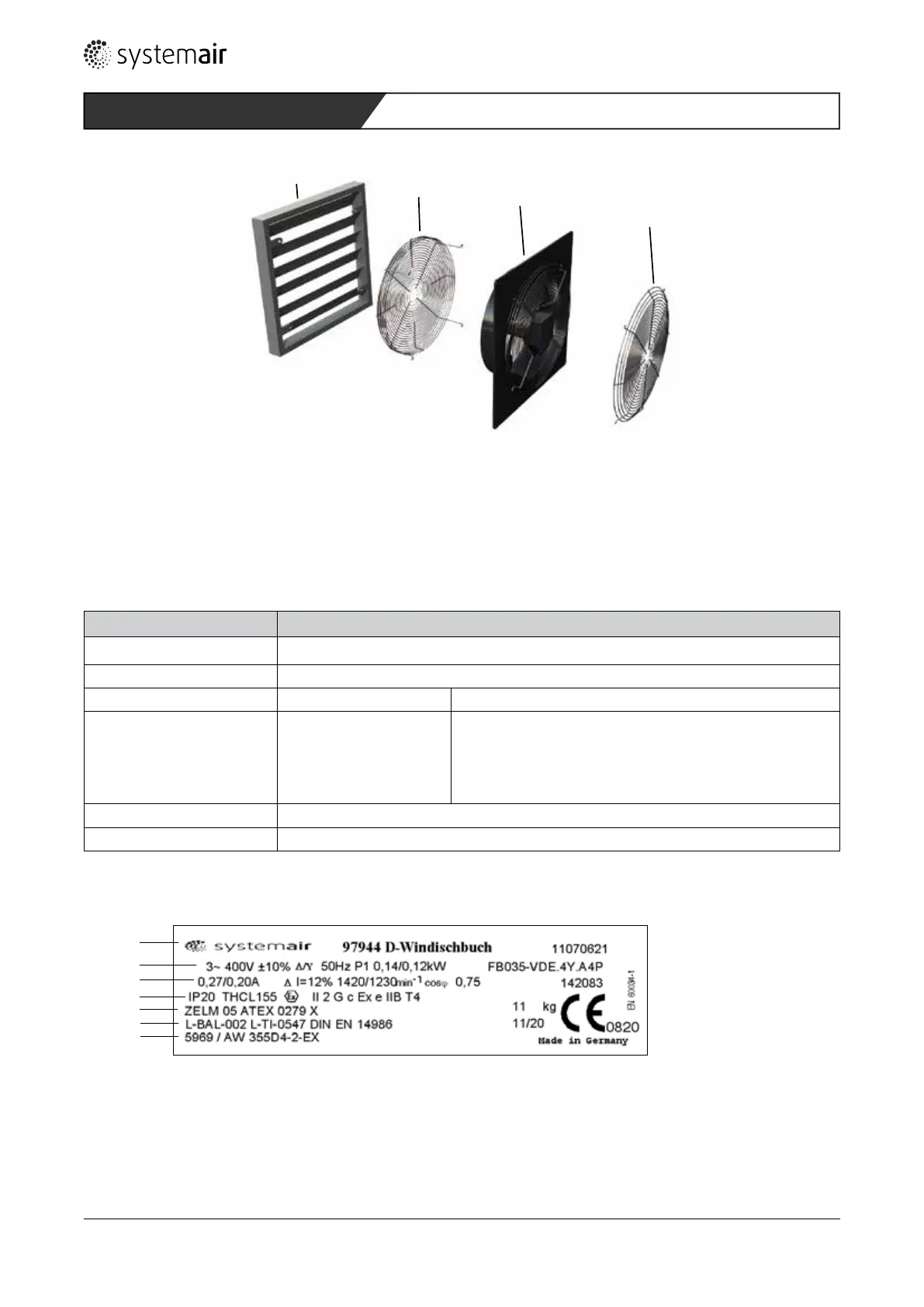

Bild 11: Fläkt serie AW-EX med tillbehör
Förklaring
1 VK Automatisk avstängsninsklaff 3 Fläkt
2 SG-AW Kontaktskyddsgaller 4 Kontaktskyddsgaller
5.4.3 Typbeteckning
Exempel AW 355 D4-2-EX
AW Axialäkt
355 Storlek/äkthjulsdiameter 355 ... 650
D Motortyp D: trefasström
4 Antal poler 4 V: 4/4-polig styrbar motor
S: 6/6-polig styrbar motor
4: 4/4-polig
6: 6/6-polig
2 Mekaniskt utförande
EX Explosionsskyddad äkt
Tabell 17: Typ-kod för serie AW-EX
5.4.4 Typskylt (exempel)
Bild 12: Typskylt serie AW-EX
Förklaring
1 Tillverkarens uppgifter 5 EG-prototypprovningsnummer
2 Elektriska data 6 ID för den tekniska dokumentationen (intern)
3 Ström/strömdifferens/varvtal 7 Artikel-nr/artikelbeteckning
4 Kapsling/märkning
1
3
4
6
2
5
7
82
Beskrivning
