EXEMPLES D'INSTALLATION
Exemple seulement – la configuration des conduits peut être différente selon le modèle.
SYSTÈME ENTIÈREMENT SPÉCIALISÉ
(NOUVELLE CONSTRUCTION)

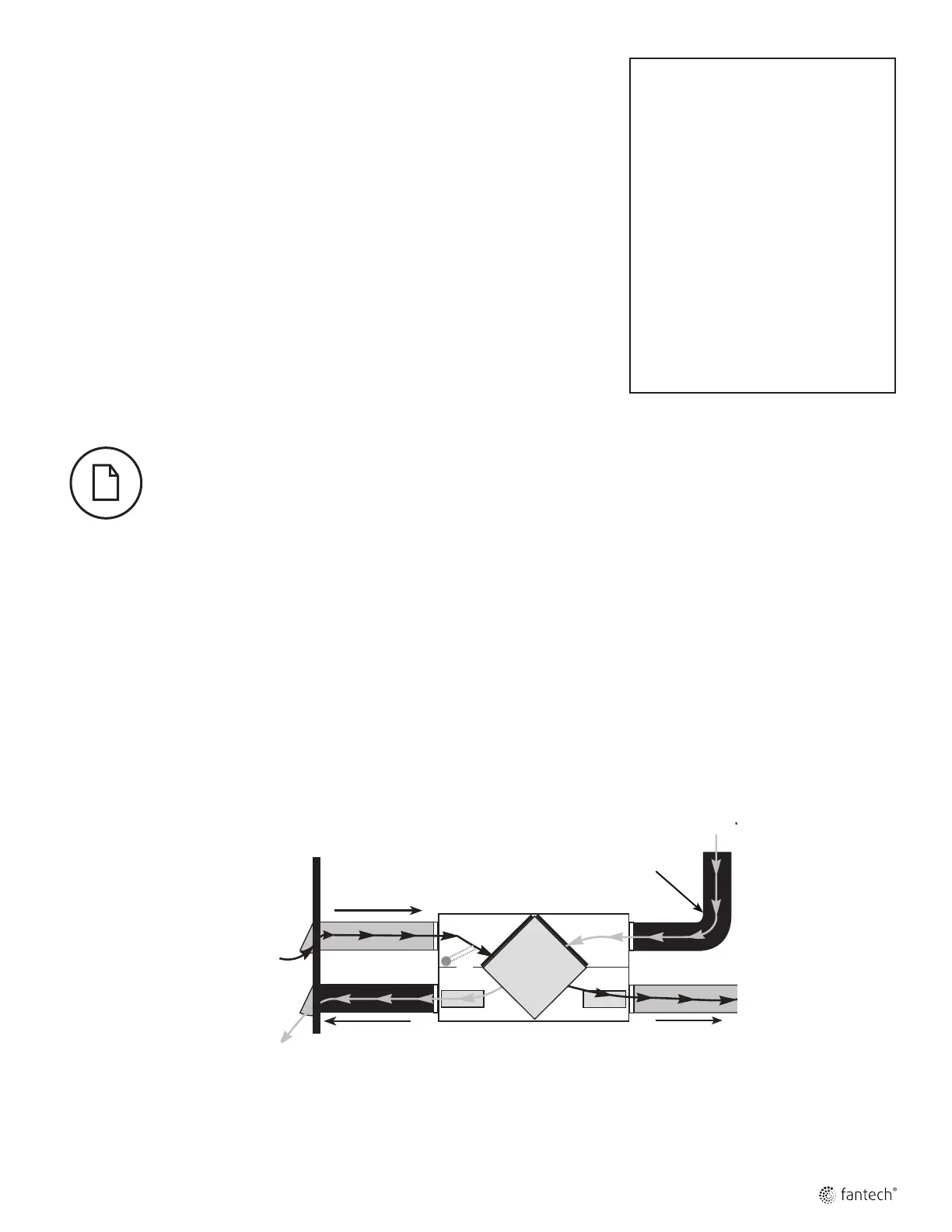

1. L’air vicié est aspiré à partir des endroits clés de la maison (salle de
bains, cuisine, buanderie).
2. L’air frais est distribué parmi les pièces habitables (chambres à
coucher, salon).
3. Le débit d’air du VRC doit être confirmé sur place au moyen de la
procédure d’équilibrage du présent manuel d’installation.
Installation suggérée pour:
• Plinthe à eau chaude
• Plancher chauffant
• Plinthe électriques
• Thermopompe mural bibloc
Avantages: Fourni la meilleure
répartition de l’air frais dans
la maison; les coûts de
fonctionnement plus faibles,
puisque l’unité de traitement
d’air/ fournaise n’est pas
nécessaire
Air vicié provenant de l'intérieur
Extérieur
* Les raccords de conduit
peuvent être différents
selon le modèle.
Air frais distribué à
l'intérieur
Air vicié évacué
à l'extérieur
Air frais provenant
de l'extérieur
*L’appareil est équilibré à vitesse normale et pendant que le
ventilateur de la fournaise est en marche.
