SystemAir fantech SHR 150R - Page 32

32
HIGH
SPEEDS
LOW
V
55
JP5 JP3
V57
120V
90V
LOW
JP3JP5
HIGH
120V
90V
75V
55V
SPEEDS

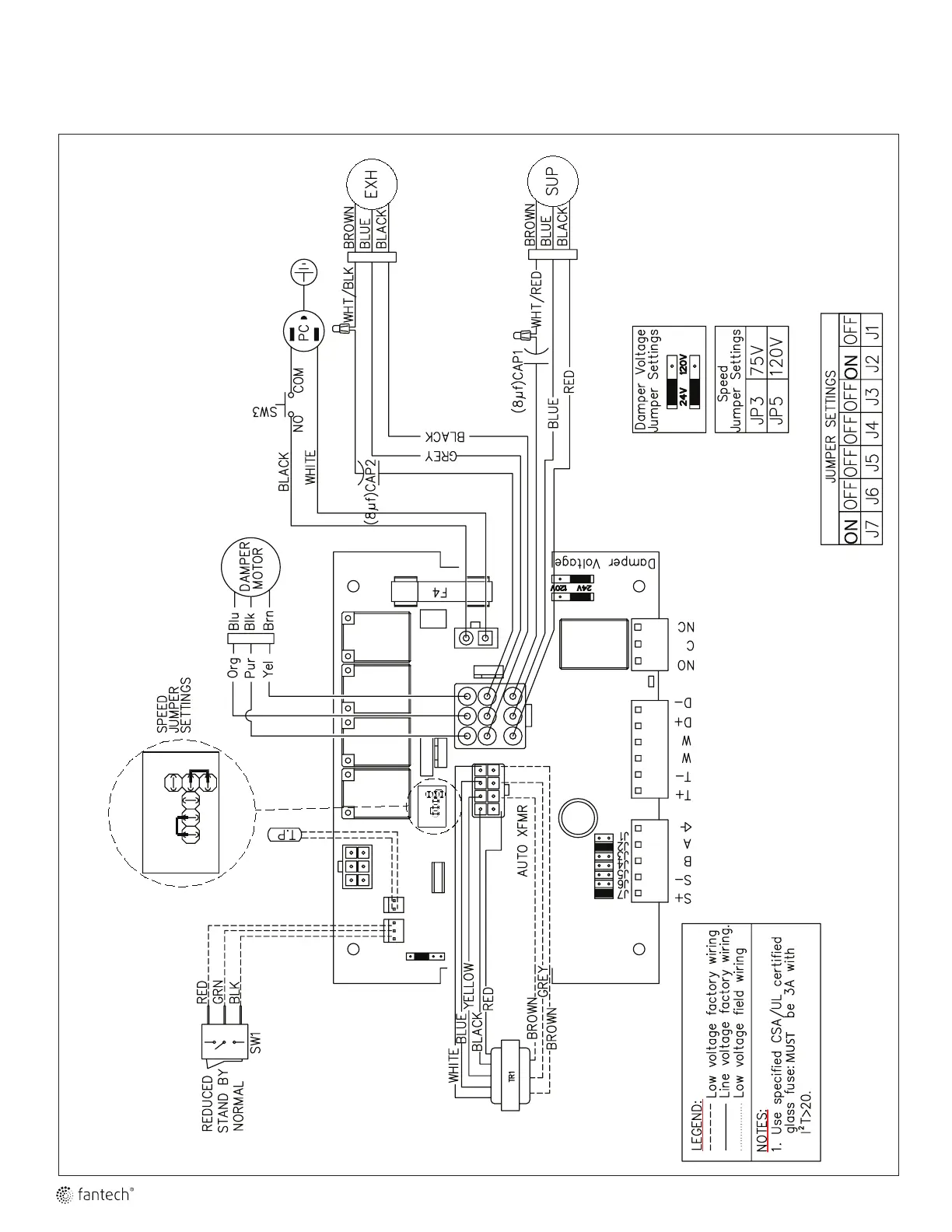

SCHÉMAS ÉLECTRONIQUES – SHR150R
* Schéma électrique de l'appareil au complet situé à l'intérieur du paneau d'accès
Respectez la polarité sur tous les accessoires de contrôles. Le cas échéant.
