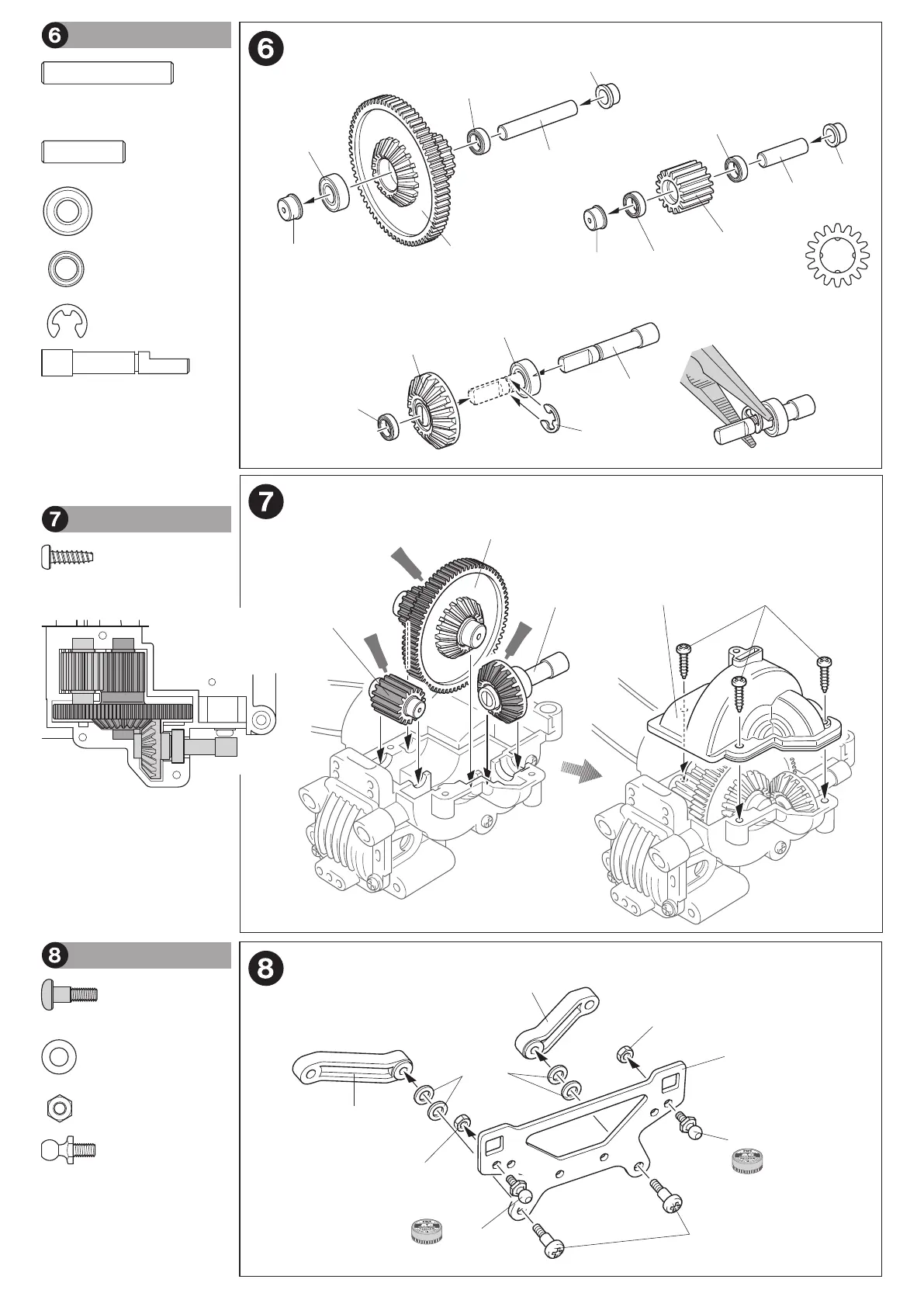

リヤダ ンパーステ ー の 組 み 立 て
Rear damper stay
Hintere Dämpferstrebe
Support d’amortisseurs arrière
スパーギヤの取り付け
Attaching spur gear
Stirnradgetriebe-Einbau
Mettre en place du pignon
intermédiaire
★ギヤの取り付け位置。
★Position of gears
★Anordnung der Getriebe
★Position des pignons
BA7 3×10㎜
B6
BA29
×1
プロペラジョイント
Propeller joint
Antriebs-Gelenk
Accouplement d'arbre
de transmission
BA19
×1
4㎜Eリング
E-Ring
Circlip
BA17
×2
1150ベアリング
Ball bearing
Kugellager
Roulement à billes
BA18
×4
850ベアリング
Ball bearing
Kugellager
Roulement à billes
BA14 ×1
5×30㎜シャフト
Shaft
Achse
Axe
BA15 ×1
5×19㎜シャフト
Shaft
Achse
Axe
BA7 ×3
3×10㎜タッピングビス
Tapping screw
Schneidschraube
Vis décolletée
BA5 ×2
BA9
×4
4㎜ワッシャー
Washer
Beilagscheibe
Rondelle
3×10 ㎜段付ビス
Step screw
Paßschraube
Vis décolletée
BA11
×2
3㎜ナット
Nut
Mutter
Ecrou
5㎜ピローボール
Ball connector
Kugelkopf
Connecteur à rotule
BA16 ×2
BA44
リヤダ ンパーステ ー
Rear damper stay
Hintere Dämpferstrebe
Support d’amortisseurs arrière
BA16 5㎜
BA5 3×10㎜
BA16 5㎜
BA11 3㎜
BA11 3㎜
D8
D8
BA9
4㎜
《スパーギヤ》
Spur gear
Stirnradgetriebe
Pignon intermédiaire
G3
G1
G3
G3
G3
BA29
BA14
5×30㎜
BA19 4㎜
BA15
5×19㎜
BA18
850
BA18
850
BA18
850
BA18
850
BA17
1150
BA17
1150
《プロペラジョイント》
Propeller joint
Antriebs-Gelenk
Accouplement d’arbre
de transmission
《アイドラーギ ヤ》
Idler gear
Zwischenrad
Pignon de renvoi
アイドラー ギ ヤ
Idler gear
Zwischenrad
Pignon de renvoi
74T スパーギヤ
Spur gear
Stirnradgetriebe
Pignon intermédiaire
★ 押し込 みます。
★Snap on.
★Einschnappen.
★Insérer.
47362 Porsche 934 Black
(
TA02SW
) (
11056454
)
スパーギヤ
Spur gear
Stirnradgetriebe
Pignon intermédiaire
プロペラジョイント
Propeller joint
Antriebs-Gelenk
Accouplement d’arbre
de transmission
アイドラー ギヤ
Idler gear
Zwischenrad
Pignon de renvoi
