7
BA12
3×46㎜
BA12
3×46㎜

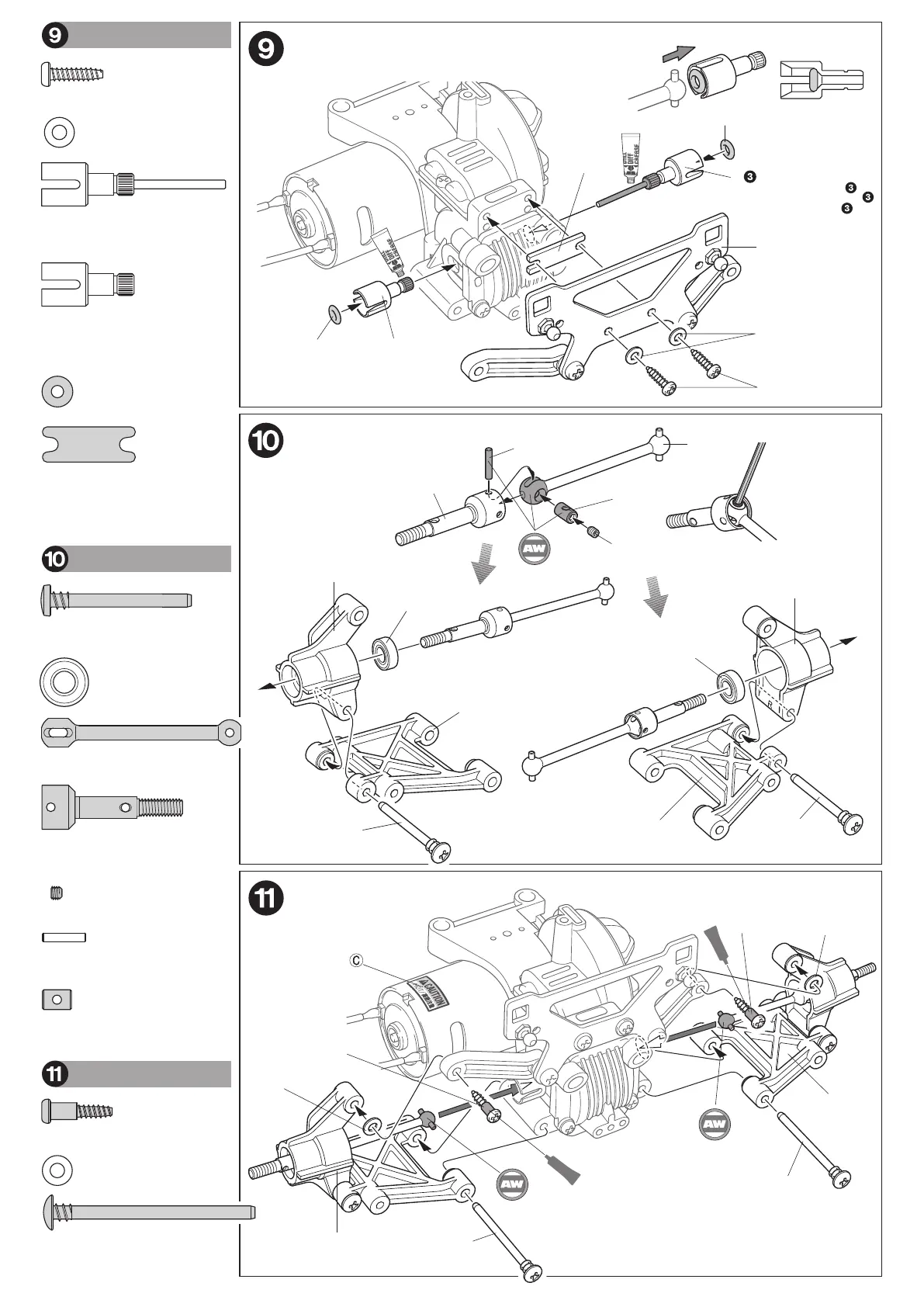

リヤアームの取り付け
Attaching rear arms
Einbau der hinteren Lenker
Fixation des triangles
arrière
BA13
×2
BA12
×2
3×32㎜スクリューピン
Screw pin
Schraubzapfen
Cheville à vis
3×46㎜スクリューピン
Screw pin
Schraubzapfen
Cheville à vis
BA8 ×2
3×14㎜段付タッピングビス
Step screw
Paßschraube
Vis décolletée
BA10
×2
3㎜ワッシャー
Washer
Beilagscheibe
Rondelle
BA36
×2
BA35
×2
Rホイールアクスル
Rear wheel axle
Rad-Achse hinten
Axe de roue arrière
39㎜スイングシャフト
Swing shaft
Querwelle
Axe
BA37
×2
3×2.5㎜イモネジ
Grub screw
Madenschraube
Vis pointeau
BA38
×2
2×9.8
㎜
シャフト
Shaft
Achse
Axe
クロス ス パイダー
Cross joint
Kreuzzapfen
Joint croisé
BA39
×2
BA17
×2
1150ベアリング
Ball bearing
Kugellager
Roulement à billes
BA45
×1
リヤスペーサー
Rear spacer
Hinterer Distanzring
Entretoise arrière
リヤダ ンパーステ ー の 取り付 け
Attaching rear damper stay
Hintere Dämpferstrebe-Einbau
Fixation du support d’amortisseurs arrière
リヤアームの組み立て
Rear arms
Hintere Lenker
Triangles arrière
BA6 ×2
3×12㎜タッピングビス
Tapping screw
Schneidschraube
Vis décolletée
BA10
×2
3㎜ワッシャー
Washer
Beilagscheibe
Rondelle
BA33
×1
Rギヤボックスジョイント（長）
Rear gearbox joint (long)
Hinteres-Getriebegehäuse-
Gelenk (lang)
Accouplement de pont arrière
(long)
BA34
×1
BA34
BA45
Rギヤボックスジョイント（短 ）
Rear gearbox joint (short)
Hinteres-Getriebegehäuse-
Gelenk (kurz)
Accouplement de pont arrière
(court)
BA40
×2
3㎜O リ ン グ（ 黒 ）
O-ring (black)
O-Ring (schwarz)
Joint torique (noir)
BA8
3×14㎜
BA8
3×14㎜
BA10
3㎜
BA10
3㎜
★ ではずしたBA33。
★
BA33 removed in Step .
★
BA33 ausgebaut in Schritt .
★
BA33 enlevé à l’étape .
BA40
3㎜
BA40 3㎜
BA6 3×12㎜
BA10 3㎜
BA13
3×32㎜
D11
BA13
3×32㎜
D11
BA17
1150
BA17
1150
《
L
》
C11
《
R
》
《
R
》
C12
六 角 棒 レ ン チ（ 1.5
㎜
）
Hex wrench (1.5mm)
Imbusschlüssel (1,5mm)
Clé Allen (1,5mm)
BA38 2×9.8㎜
BA36
★2個作ります。
★Make 2.
★2 Stück anfertigen.
★Faire 2.
BA39
BA37
3×2.5㎜
《
L
》
BA35
39㎜
47362 Porsche 934 Black
(
TA02SW
)
(
11056454
)
注意ステッカー
Caution sticker
Vorsicht Sticker
Sticker de precaution
リヤダ ンパーステ ー
Rear damper stay
Hintere Dämpferstrebe
Support d’amortisseurs
arrière
CYRA(17/08/09)
To Next Page
