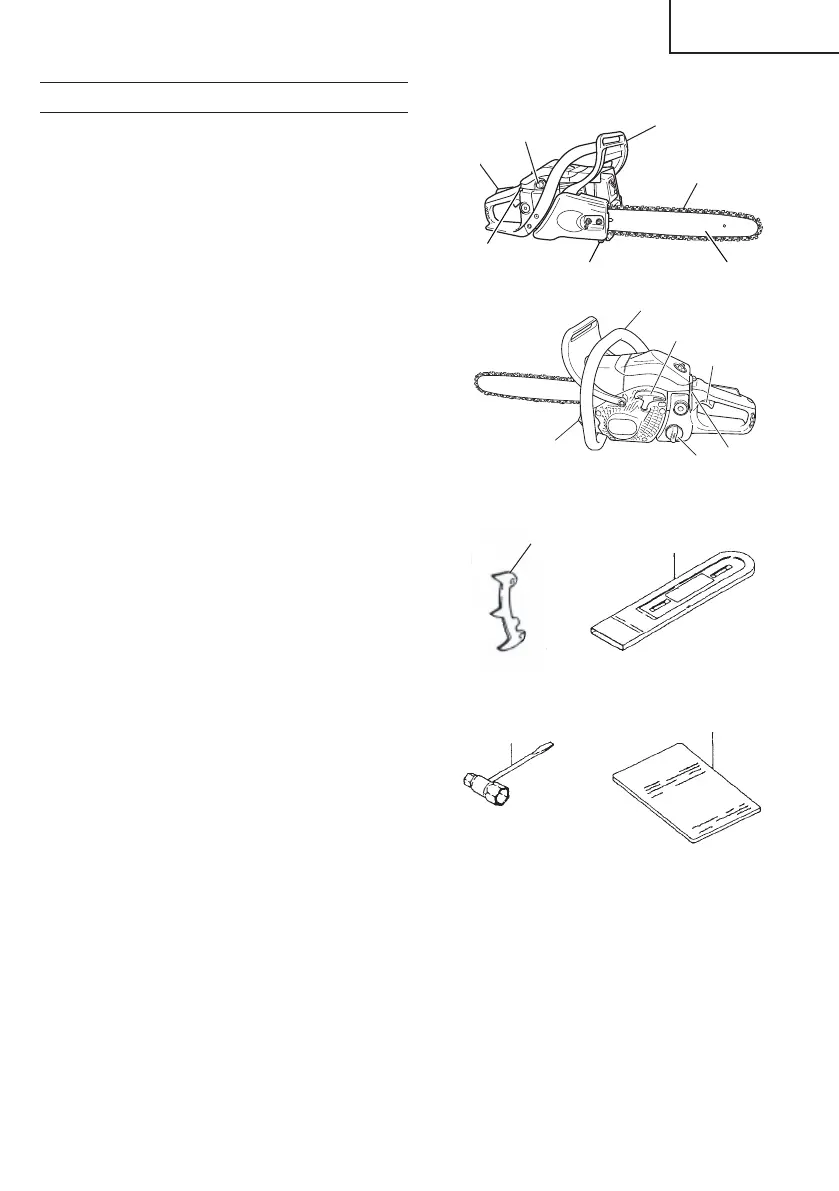

DESCRIPTION
1. Commande des gaz : Dispositif actionné par le
doigt de l’opérateur pour la commande de vitesse
du moteur.
2. Levier accélérateur bloqué : Dispositif qui empêche
le déclenchement accidentel de la commande des
gaz tant qu’elle n’est pas relâchée manuellement.
3. Commutateur de marche/arrêt : Dispositif permettant
de lancer ou d’arrêter le moteur.
4. Bouchon du réservoir d’huile : Permet de fermer le
réservoir d’huile.
5. Lanceur à retour automatique : Tirer sur la poignée
pour lancer le moteur.
6. Poignée avant : Poignée de soutien située sur ou
vers l’avant du carter moteur.
7. Bouchon du réservoir de carburant : Permet de
fermer le réservoir de carburant.
8. Levier d’étranglement : Dispositif qui enrichit le
mélange essence/air dans le carburateur pour
faciliter le démarrage.
9. Bomba de escorvar : Dispositivo para fornecer
combustível adicional, para ajudar no arranque.
10. Guide-chaîne : Pièce qui soutient et guide la chaîne
de coupe.
11. Chaîne découpe : Chaîne qui sert d’instrument
découpe.
12. Frein de chaîne (protection de main avant) :
Dispositif d’arrêt ou de verrouillage de la chaîne.
13. Griff e d’abattage (option) : Dispositif qui tient lieu de
pivot quand l’outil entre en contact avec un arbre ou
un billot de bois.
14. Capteur de chaîne : Dispositif qui retient la chaîne
de coupe.
15. Cache de guide-chaîne : Dispositif qui recouvre le
guide-chaîne et la chaîne de coupe quand on ne se
sert pas de l’outil.
16. Clé à douille multiple : Outil qui permet de déposer
et de remonter la bougie et de tendre la chaîne de
coupe.
17. Mode d’emploi : Fourni avec l’outil. Lisez-le avant
d’utiliser l’outil et conservez-le à des fins de
référence ultérieure pour apprendre les techniques
d’utilisation correcte et de sécurité.
12
11
10
14
8
2
9
6
5
1
3
7
4
14
13
15
15
16
16
17
