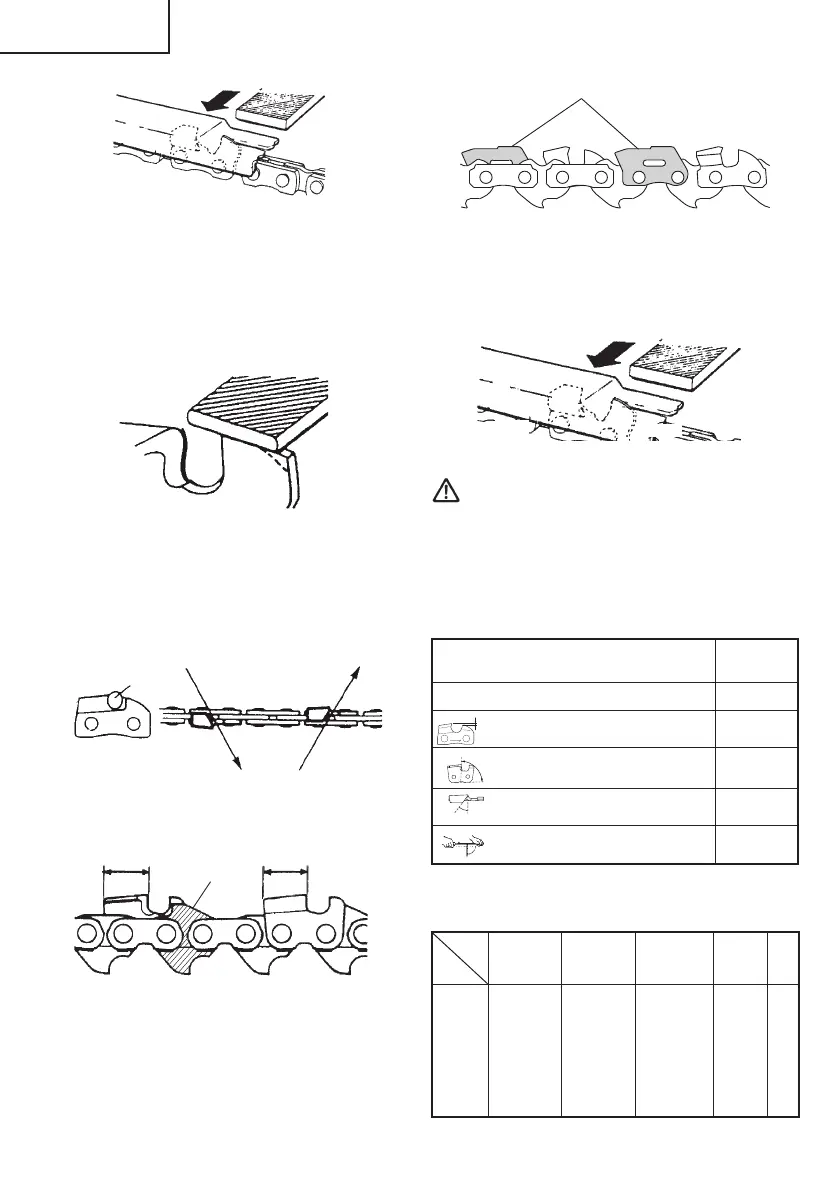

Fig. 47
4) Arrondissez l’angle avant du limiteur de profondeur
afi n de conserver la forme initiale du limiteur après
usage de la jauge de contrôle. Respectez toujours
les valeurs recommandées pour le limiteur de
profondeur et indiquées dans le manuel d’entretien
ou d’utilisation de votre tronçonneuse. (Fig. 48)
Fig. 48
Instructions génerales pour
l’aff utage des maillons-gouge
Limez (58) le maillon-gouge d’un côté de la chaîne, de
l’intérieur vers l’extérieur. Limez seulement avec des
mouvements vers l’avant. (Fig. 49)
54
5454
58
58
58
Fig. 49
5) Conservez la même longueur à tous les maillons-
gouge. (Fig. 50)
59
Fig. 50
60
Fig. 51
6) Limez suffi samment pour éliminer tous les dégâts
survenus au tranchant des lames (platine supérieure
(61) et platine latérale (62)) du maillon-gouge.
(Fig. 52)
61
62
Fig. 52
ATTENTION
○
Ne limez ni ne modifi ez la partie supérieure des
maillons d’entraînement de la griffe (59) et des
courroies de protection (60) (Fig. 50, 51).
○
Ajustez le limiteur de profondeur selon le réglage
spécifi é.
Angles d’aff utage recommandés
1. Code pièce 91VG/91PX
2. Pas 3/8”
0.025"
3. Gabarit de profondeur 0.025"
80°
4. Angle de dépouille de face
latérale
80°
5. Angle de face supérieure 30°
90°
6. Angle de guidage de la lime 90°
Jeu de lame et de chaîne de
remplacement
N° DE LA
BARRE
LONGUEUR-
TYPE
TYPE DE
NEZ
N° DE
CHAÎNE
CKA
N° DU
MODÈLE
OREGON
26779
26780
160NDEA041
26779
26780
160NDEA041
12″ (300 mm)
14″ (350 mm)
16″ (400 mm)
12″ (300 mm)
14″ (350 mm)
16″ (400 mm)
NON-ARMOR
NON-ARMOR
NON-ARMOR
NON-ARMOR
NON-ARMOR
NON-ARMOR
91VG-45
91VG-52
91VG-57
91PX-45
91PX-52
91PX-57
6°
8°
1°
14°
16°
16°
