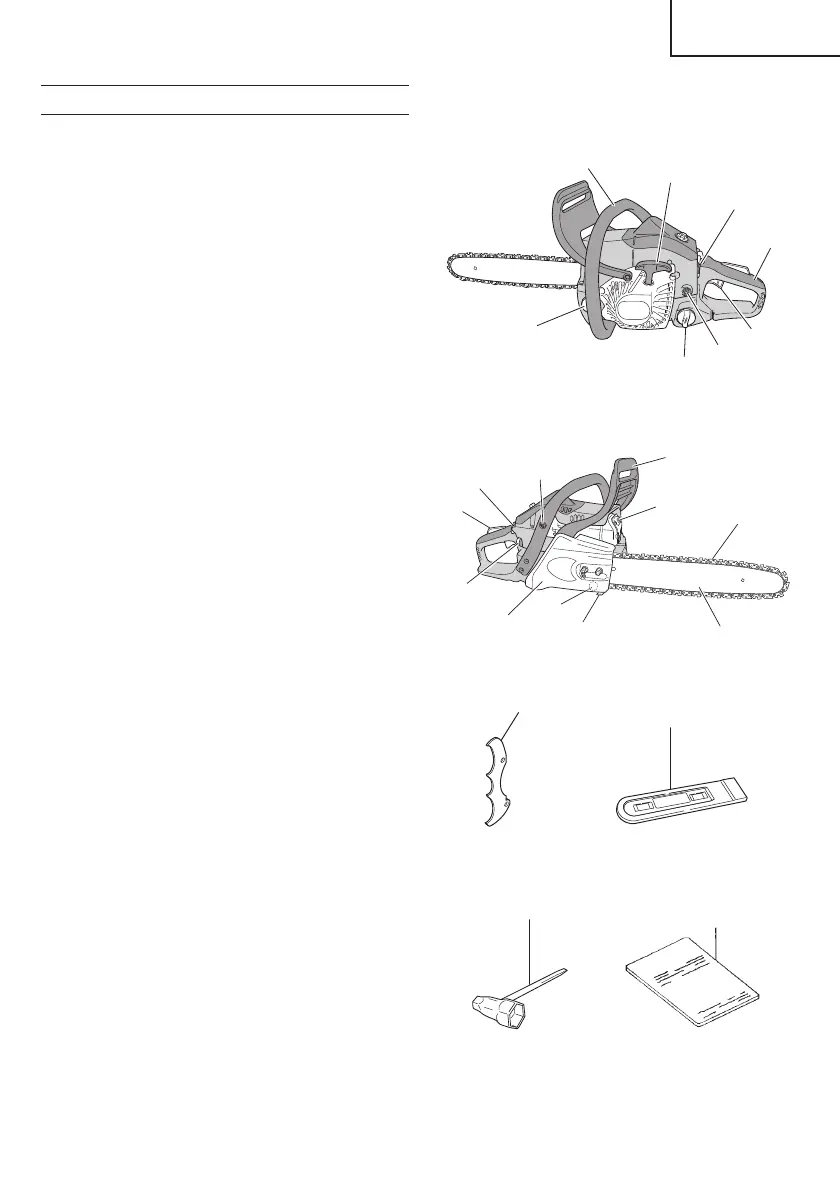

DESCRIPTION
1. Commande des gaz : Dispositif actionné par
le doigt de l’opérateur pour la commande de
vitesse du moteur.
2. Levier accélérateur bloqué : Dispositif qui
empêche le déclenchement accidentel de
la commande des gaz tant qu’elle n’est pas
relâchée manuellement.
3. Commutateur de marche/arrêt : Dispositif
permettant de lancer ou d’arrêter le moteur.
4. Bouchon du réservoir d’huile : Permet de fermer
le réservoir d’huile.
5. Lanceur à retour automatique : Tirer sur la
poignée pour lancer le moteur.
6. Poignée avant : Poignée de soutien située sur
ou vers l’avant du carter moteur.
7. Bouchon du réservoir de carburant : Permet de
fermer le réservoir de carburant.
8. Poignée arriére : Poignée de soutien située sur
ou vers l’ arriére du carter moteur.
9. Bouton de commande du starter : Dispositif
qui enrichit le mélange essence/air dans le
carburateur pour faciliter le démarrage.
10. Bomba de escorvar ; Dispositivo para fornecer
combustível adicional, para ajudar no arranque.
11. Guide-chaîne : Pièce qui soutient et guide la
chaîne de coupe.
12. Chaîne découpe : Chaîne qui sert d’instrument
découpe.
13. Frein de chaîne (protection de main avant) :
Dispositif d’arrêt ou de verrouillage de la chaîne.
14. Capteur de chaîne : Dispositif qui retient la
chaîne de coupe.
15. Carter de protection latérale : Couvercle de
protection du guide-chaîne, de la chaîne, de
l'embrayage et de la roue dentée lorsque la
chaîne est en cours d'utilisation.
16. Silencieux : Réduit le bruit d’échappement du
moteur et dirige les gaz d’échappement.
17. Ressort anti-vibration : Réduit les vibrations
transmises aux mains de l’opérateur.
18. Griff e d’abattage : Dispositif qui tient lieu de
pivot quand l’outil entre en contact avec un
arbre ou un billot de bois.
19. Cache de guide-chaîne : Dispositif qui recouvre
le guide-chaîne et la chaîne de coupe quand on
ne se sert pas de l’outil.
20. Clé à douille multiple : Outil qui permet de déposer
et de remonter la bougie et de tendre la chaîne de
coupe.
21. Mode d’emploi : Fourni avec l’outil. Lisez-le
avant d’utiliser l’outil et conservez-le à des fi ns
de référence ultérieure pour apprendre les
techniques d’utilisation correcte et de sécurité.
17
8
3
6
5
1
7
4
9
2
12
16
13
10
17
14
17
15
11
18
19
20
21
