40
Français
Aff ûtage de la chaîne

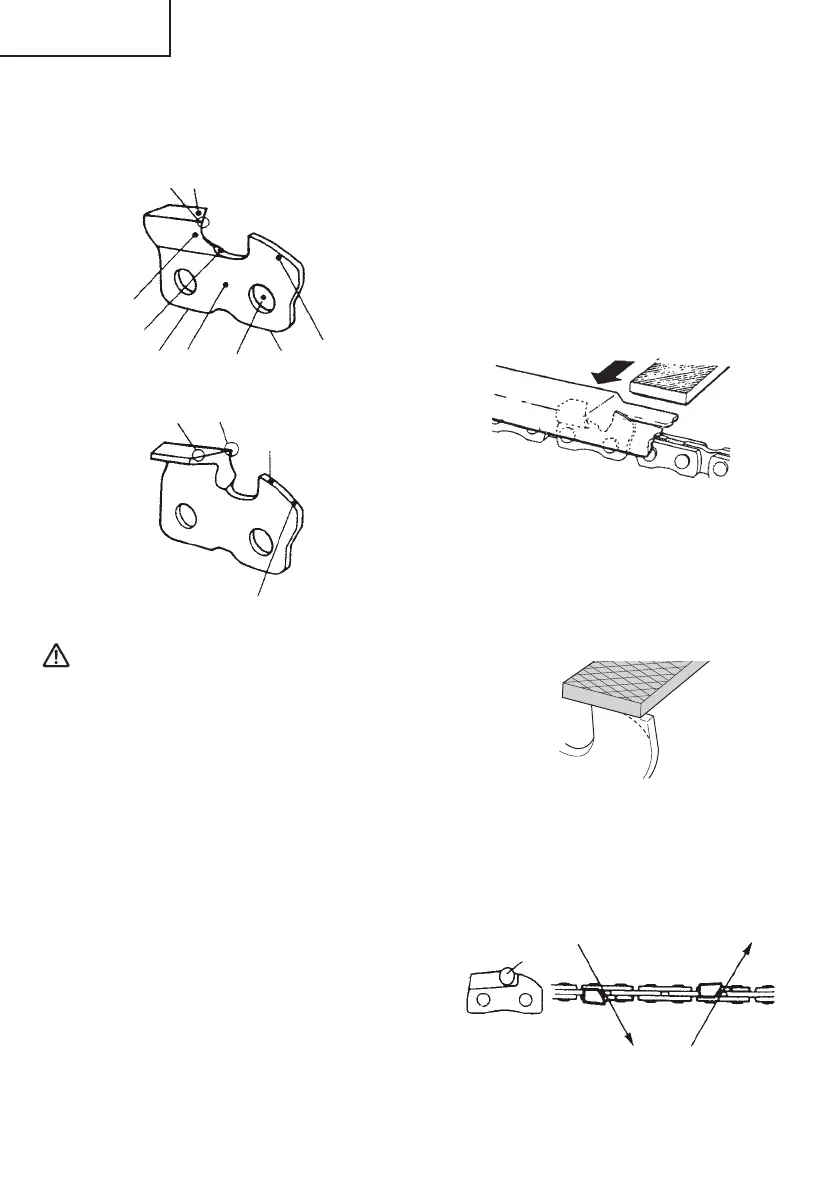

Les diff érentes parties d’un maillon-
gouge (Fig. 46, 47)
50
51
52
53
54
55
56
57
58
Fig. 46
59
60
61
62
Fig. 47
ATTENTION
○ Vous devez toujours porter des gants de
protection lorsque vous aff ûtez la chaîne.
○ Arrondissez le bord d’attaque des dents pour
réduire le risque de rebond ou de rupture des
maillons.
50. Platine supérieure
51. Angle de coupe
52. Platine latérale
53. Goulet
54. Semelle arrière
55. Châssis
56. Trou de rivet
57. Semelle avant
58. Limiteur de profondeur
59. Angle correct de la platine supérieure (le degré
de l’angle dépend du type de chaîne)
60. “Coin” légèrement saillant (courbe sur les
chaînes sans maillon-gouge)
61. Partie supérieure du limiteur de profondeur (sa
hauteur correcte doit être inférieure à celle de la
semelle supérieure)
62. Partie frontale arrondie du limiteur de
profondeur
Diminuer la hauteur des limiteurs de
profondeur avec une lime
1) Si vous aiguisez les maillons-gouge avec
une lime, vérifi ez la hauteur des limiteurs de
profondeur et diminuez la si nécessaire.
2) Vérifi ez la hauteur des limiteurs de profondeur
tous les trois aff ûtages.
3) Placez la jauge de contrôle sur le maillon-
gouge. Si le limiteur de profondeur dépasse
de la jauge, mettez-le à niveau par rapport à
la partie supérieure de la jauge de contrôle.
Limitez toujours de l’intérieur de la chaîne vers
un maillon-gouge extérieur. (Fig. 48)
Fig. 48
4) Arrondissez l’angle avant du limiteur de
profondeur afi n de conserver la forme initiale
du limiteur après usage de la jauge de contrôle.
Respectez toujours les valeurs recommandées
pour le limiteur de profondeur et indiquées dans
le manuel d’entretien ou d’utilisation de votre
tronçonneuse. (Fig. 49)
Fig. 49
Instructions génerales pour l’aff utage
des maillons-gouge
Limez (63) le maillon-gouge d’un côté de la chaîne,
de l’intérieur vers l’extérieur. Limez seulement avec
des mouvements vers l’avant. (Fig. 50)
63
63
63
Fig. 50
