Taramps Electronics MD3000.1 - Funções, Entradas E Saídas

03
FREQ.: Determina a frequência de atuação do Bass Boost de 35Hz a 55Hz.
BOOST: Reforço para os Sub-graves, com amplitude variável de 0 a +10dB.
FILTRO LOW PASS (LPF): Ajuste variável de 90Hz a 18KHz, que determina o fim da frequência de
operação do amplificador.
4 - BASS BOOST
Veja os exemplos abaixo:
3 - CROSSOVER
FILTRO HIGH PASS (HPF): Ajuste variável de 10Hz a 90Hz, que determina o início da frequência de
operação do amplificador.
Para associações de alto-falantes, a impedância a ser considerada é a impedância resultante.
2 - LEVEL: Ajusta a sensibilidade de entrada do amplificador, o que permite um perfeito ajuste aos níveis
de sinal de saída de praticamente todos os modelos de CD/DVD Player do mercado.
1 - INPUT (R e L): Entradas dos sinais a serem amplificados. Conectar as mesmas às saídas RCA do CD /
DVD Player, utilizando cabos blindados de boa qualidade para evitar a captação de ruídos.
6 - SPEAKER: Saída (positivo e negativo) para a conexão dos transdutores (alto-falantes). Seguir a
polaridade indicada e a impedância mínima recomendada.
5 - MONITOR: Conexão para acessório que tem como função o monitoramento do amplificador, onde
todas as informações dos LEDs indicadores, como distorção (CLIP/TEMP) e acionamento da proteção
(PROT), serão mostradas simultaneamente. (Acessório incluso somente no modelo PREMIER).

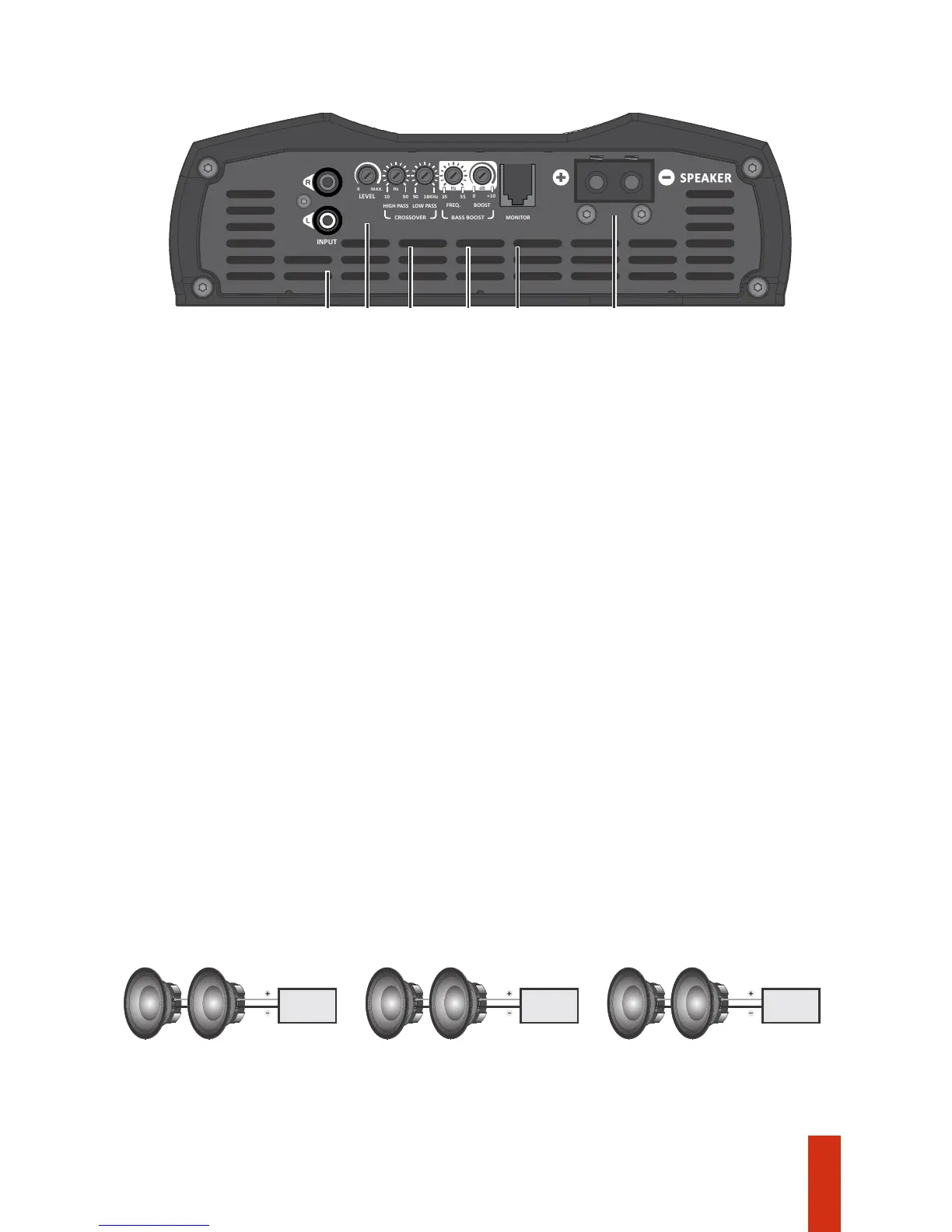

Funções, entradas e saídas
4 OHMS 4 OHMS
Amplificador 2 OHMS
Impedância
resultante:
2 OHMS
8 OHMS 8 OHMS
Amplificador 4 OHMS
Impedância
resultante:
4 OHMS
2 OHMS 2 OHMS
Amplificador 1 OHM
Impedância
resultante:
1 OHM
SPEAKER
INPUT
MONITOR
MAX .
LEVEL
0
BASS BOOST
BOOST
+100
dB
FREQ.
55
35
Hz
Hz
LOW PASS
9010
CROSSOVER
HIGH PASS
18K Hz90
1 2
3
4
5 6
