04
POWER
INPUT
Minimum 4 AWG (21mm²)
1 2
3 4

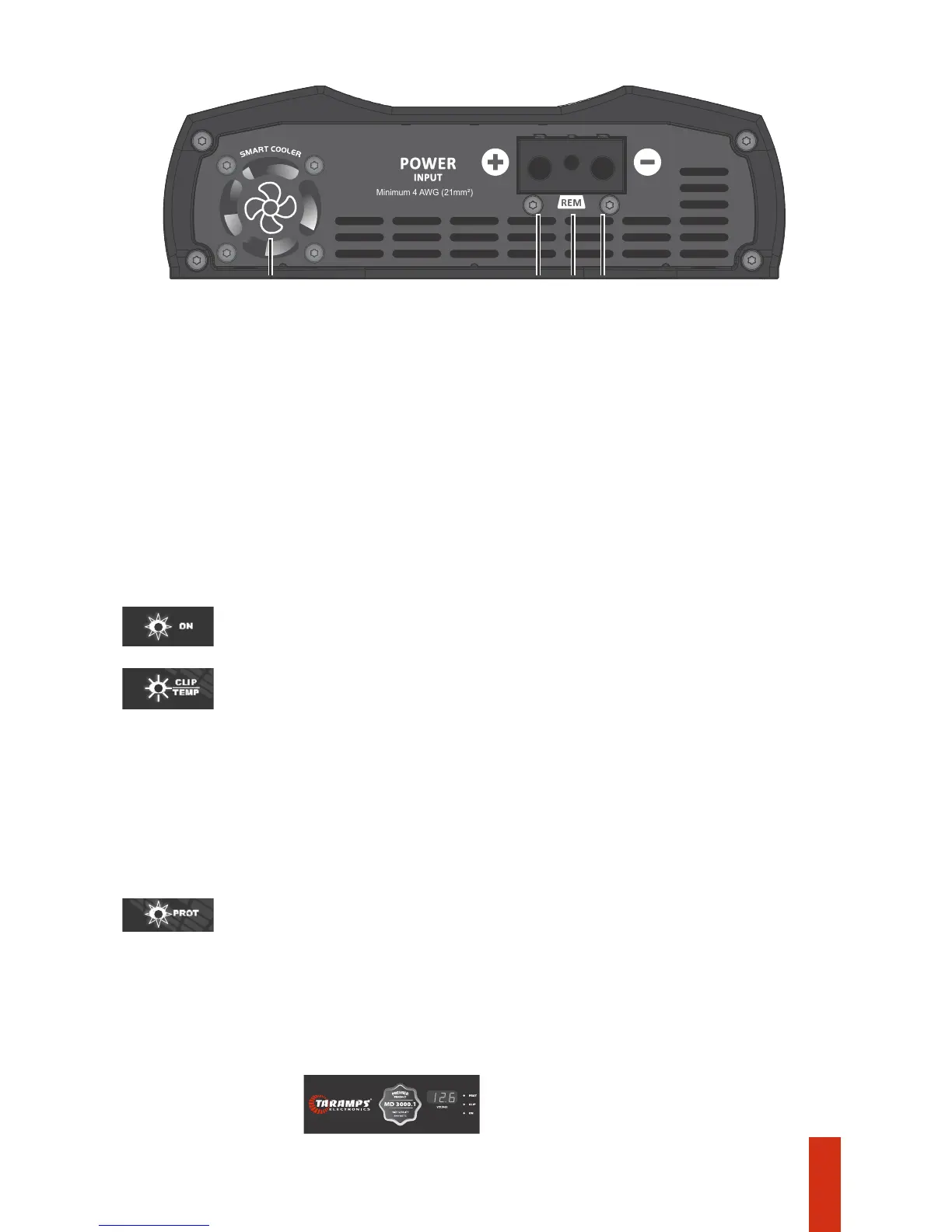

Conector de alimentação
4 - TERMINAL DE ALIMENTAÇÃO NEGATIVO: Deverá ser usado cabo de 21mm² o mais curto possível, ligado
ao polo negativo da bateria.
1 - COOLER: Este amplificador possui um cooler de ventilação interna, e que não podem ser obstruídos. Para
perfeito funcionamento, o amplificador deve ser instalado em local seco e arejado. Recomendamos não embutir
o mesmo, para que assim o ar circule em toda a extensão interna do produto, assim evitando a atuação da
proteção térmica.
2 - TERMINAL DE ALIMENTAÇÃO POSITIVO: Usar cabo 21mm² direto do terminal positivo da bateria com
fusível ou disjuntor (150A) o mais próximo possível da mesma.
3 - TERMINAL REMOTE: deve ser ligado a saída remote do CD/DVD Player por meio de um cabo de 0,75mm².
Recomendamos que todo os cabos tenham as pontas estanhadas, para melhor contato elétrico.
LEDs indicadores e sistemas de proteção
LED azul aceso contínuo:
Indica que o amplificador está ligado.
LED amarelo piscando: Temperatura excessiva (Pode ser causada por obstruções dos coolers
internos, instalação inadequada ou em local mal ventilado).
Quando o amplificador chegar a temperatura de aproximadamente 80°C a proteção térmica
atua, o áudio é interrompido e o LED amarelo começará a piscar. O cooler ficará ligado para
resfriar os componentes rapidamente. Somente quando o amplificador chegar a uma
temperatura segura, o áudio é liberado e o amplificador voltará ao normal.
Recomendamos não desligar o amplificador, para que o tempo de resfriamento seja
menor, através das ventilações dos coolers.
LED amarelo piscando de acordo com a música: Indica que o amplificador está operando no
limiar da distorção. Caso o led vermelho também piscar, indica distorção excessiva.
LED vermelho aceso contínuo:
Foi detectado curto-circuito ou impedância inferior a suportada na saída.
LED vermelho pisca 2x:
Voltagem de alimentação inferior a 9V.
LED vermelho pisca 3x:
Voltagem de alimentação superior a 16V.
NOTA: Somente o amplificador MD 3000.1 PREMIER possui o voltímetro na parte superior do
adesivo.
