TCL L26HDF12TA - Conexión de Vídeo Compuesto (Buena); Conexión de Vídeo por Componentes (Mejor)

Conexión de vídeo compuesto (Buena)
Para conectar un componente con conector de salida de video, tal como un Lector de DVD, siga los
siguientes pasos:
Ejemplo: Lector DVD
1. Conecte el cable y/o su antena de exteriores como se describe en la página 10.
2. Conecte el cable de video amarillo al conector VIDEO (AV2) de la parte trasera del televisor y al
conector de salida de video del Lector de DVD.
3. Conecte los cables de audio rojo y blanco a los conectores de audio izquierdo y derecho (AV2) en
la parte posterior del televisor y a los conectores de salida de audio del Lector de DVD.
(QFLHQGDVX79OXHJRHQFLHQGDHOOHFWRUGH'9'
5. Pulse el botón INPUTSDUDDEULUODOLVWDGH(175$'$6OXHJRSXOVHINPUT varias veces para
seleccionar AV2.
Nota: la misma operación que para la conexión del AV1 en el panel trasero del TV.

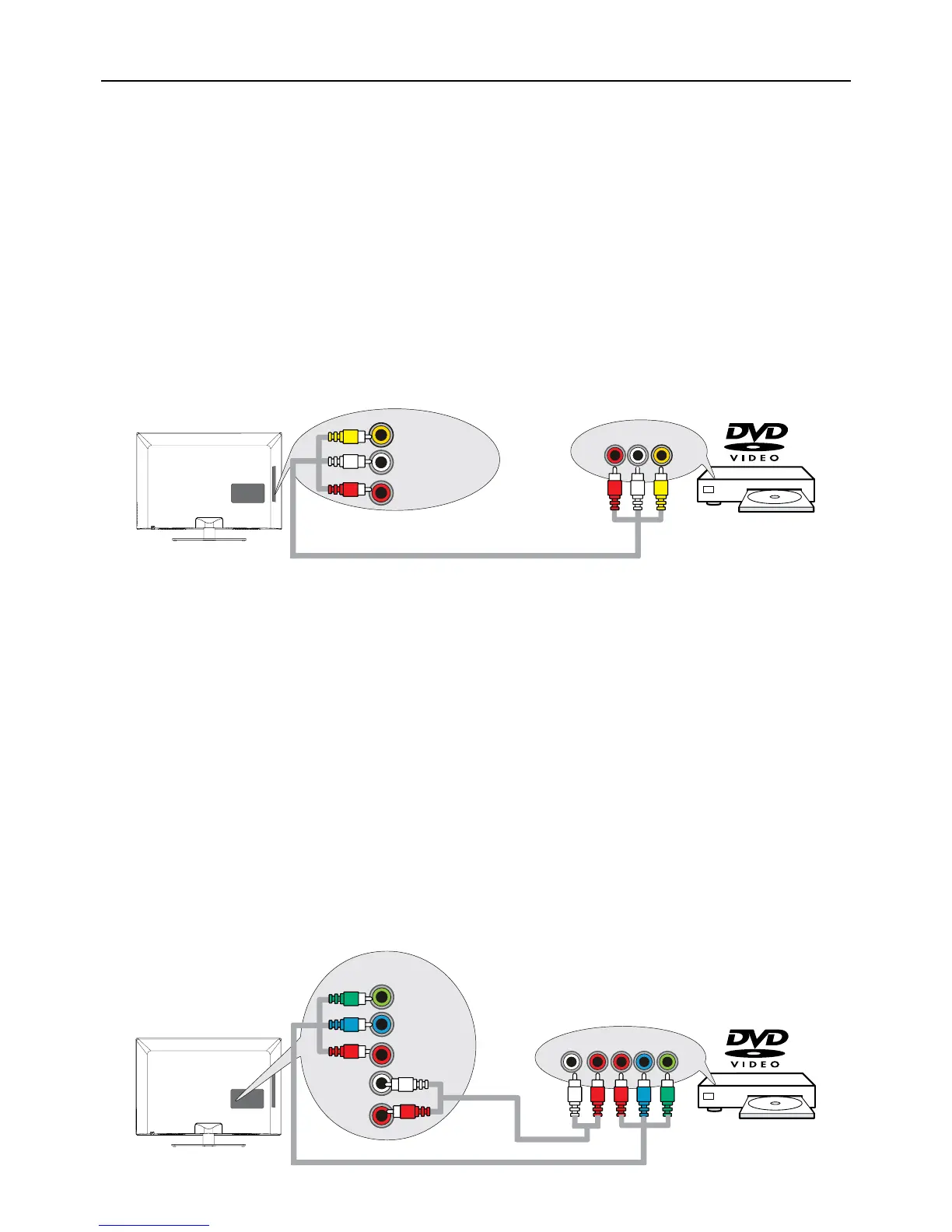

Este es un ejemplo de una conexión utilizando los conectores de video compuesto
Conexión de vídeo por componentes (Mejor)
La conexión de video por componentes ofrece mejor calidad de vídeo para los dispositivos
conectados a la unidad. Para conectar un componente con conectores Y Pb Pr, tal como un Lector de
DVD, siga los siguientes pasos:
Ejemplo: Lector DVD
1. Conecte el cable y/o su antena de exteriores como se describe en la página 10.
2.
Conecte los tres cables de video o cables Y Pb Pr especiales a los conectores COMPONENT IN 1
(CMPT 1) Y Pb Pr
en la parte posterior del televisor y a las salidas Y Pb Pr del Lector de DVD.
3. Conecte los cables de audio rojo y blanco a los conectores de entrada de audio COMPONENT
IN 1 (CMPT 1) R y L en la parte trasera del televisor y a los conectores de salida de audio del
reproductor DVD.
 (QFLHQGDVX79OXHJRHQFLHQGDHOOHFWRUGH'9'
5. Pulse el botón INPUT en el control remoto para abrir la lista de entradas. Una vez abierta, pulse
varias veces el botón INPUT hasta seleccionar CMPT 1.
Nota: la misma operación que para la conexión de la entrada por COMPONENT IN 2 (CMPT 2) en
el panel trasero del TV.
Éste es un ejemplo de una conexión utilizando los conectores de video por componentes.
VIDEO
L
AUDIO
R
VIDEOLR
AUDIO
SALIDA AUDIO/VIDEO
ENTRADA 2 AUDIO/
VIDEO (AV2)
LRPrPbY
L
AUDIO
R
Y
Pb
Pr
COMPONENT
IN 1 (CMPT 1)
COMPONENT OUT
12
