INSTALLAZIONE / INSTALLATION
5
M1 PIN
FUNZIONE
FUNCTION
DESCRIZIONE / DESCRIPTION
1 L.I.1
Ingressi logici configurabili (v. FIG. 12).
Tutti gli ingressi sono optoisolati dalla regolazione interna.
L.I.C. è il comune degli ingressi L.I.1, L.I.2, L.I.3, L.I.4.
Configurable Logic Inputs (see FIG. 12). All inputs are optoisolated from the internal
regulation. L.I.C. is the common of inputs L.I.1, L.I.2, L.I.3, L.I.4.
2 L.I.2
3 L.I.3
4 L.I.4
5 L.I.C
Comune degli ingressi logici da collegare al negativo dell’alimentazione degli ingressi.
Logic Inputs Common to be connected to the negative of the input supply.
6 /L.O.1
Uscite logiche configurabili (v. FIG. 14).
Tutte le uscite sono optoisolate dalla regolazione interna.
Il transistor è in conduzione quando l’uscita è ATTIVA.
Imax = 60 mA.
Configurable Logic Outputs (see FIG. 14). All outputs are optoisolated from the inter-
nal regulation. The transistor is conductive when the output is ACTIVE. Imax = 60 mA.
7 L.O.1
8 /L.O.2
9 L.O.2
10 /A.I.1
Ingresso analogico configurabile (v. FIG. 13).
Ingresso: +/-10V max. 0.5mA.
Configurable Analog Input (see FIG. 13). Input: +/-10V max. 0.5mA.
11 A.I.1
12 AG 0V
13 +10VOUT
14 -10VOUT
15 VOUTA
Uscita analogica configurabile (v. FIG. 15).
Uscita: ± 10V /2mA.
Configurable Analog Output (see FIG. 15).
Output: ± 10V /2mA.
Alimentazione stabilizzata 10mA massimi (rif. PIN 12).
Stabilized supply 10mA maximum (ref. PIN 12).

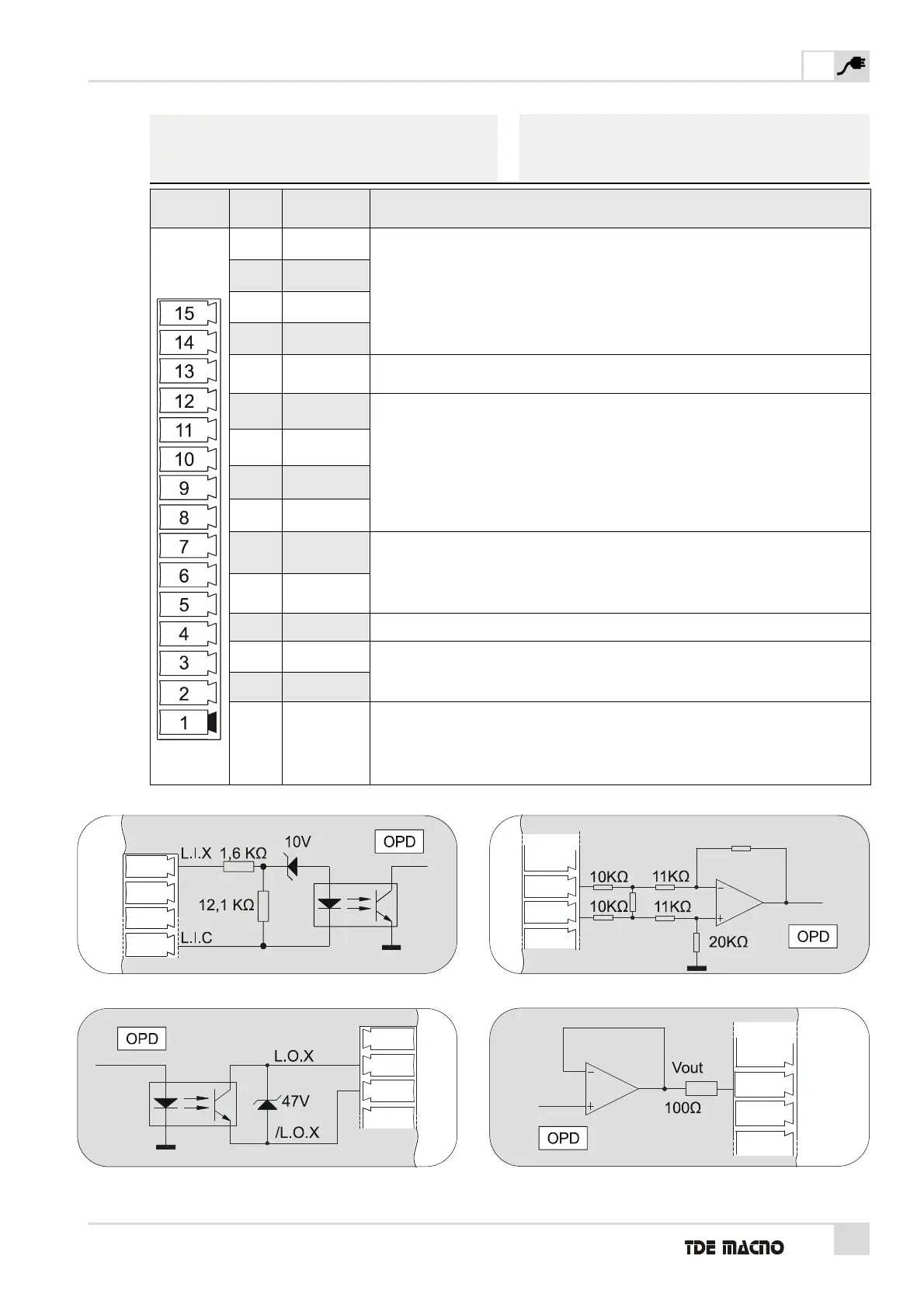

TAB. 9 (Collegamenti: I/O digitale e analogico / Digital and analog connections: I/O)
FIG. 14
(Uscite logiche configurabili / Configurable logic output) FIG. 15 (Uscita analogica configurabile
Configurable analog output)
5.2.11- COLLEGAMENTI LOGICI
DIGITALI E ANALOGICI
FIG. 13 (Ingresso analogico configurabile
Configurable analog input)
FIG. 12 (Ingressi logici configurabili / Configurable logic inputs)
5.2.11- DIGITAL AND ANALOG
LOGIC CONNECTIONS
