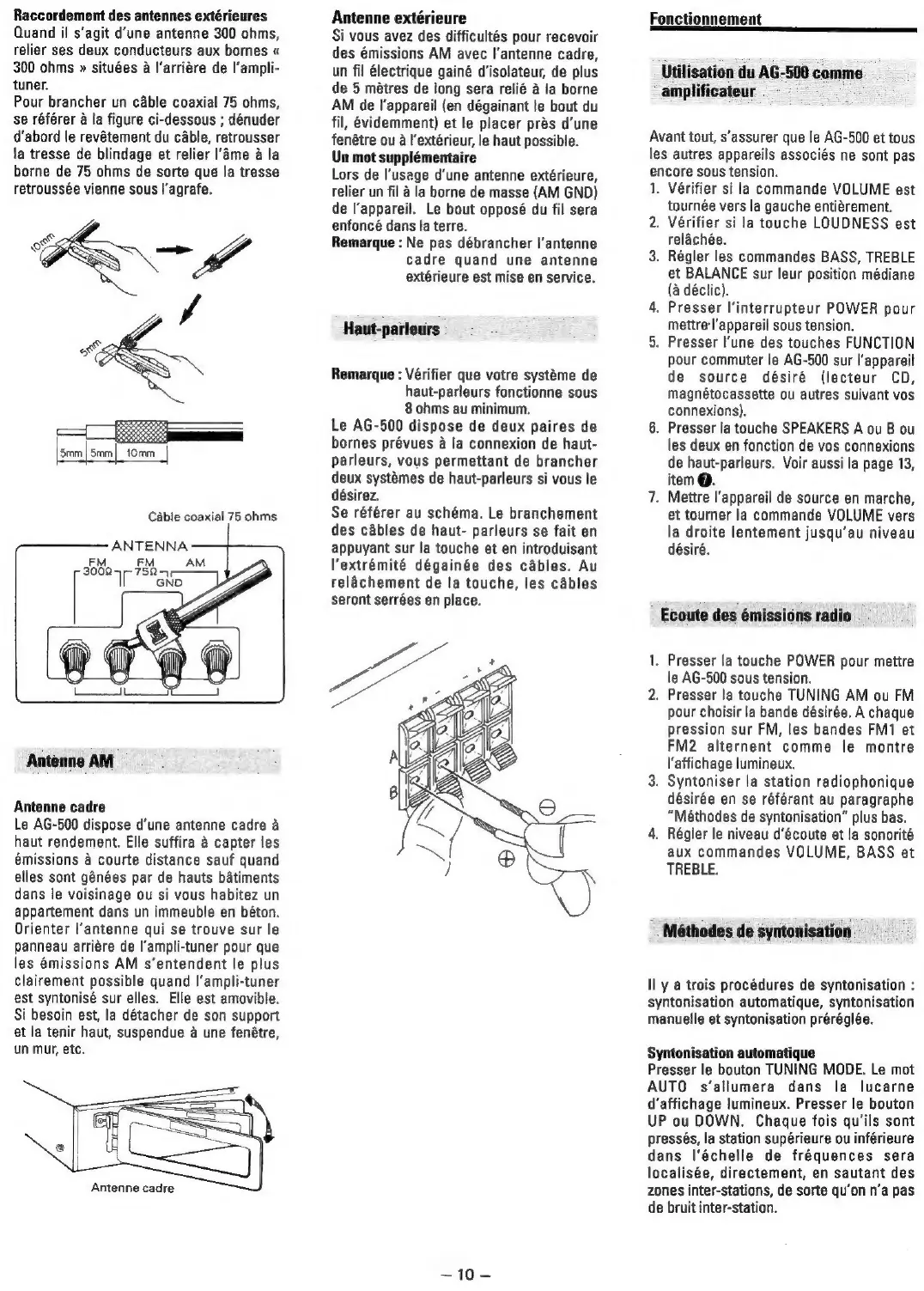

Teac AG-500 - Page 10

Raccordement des antennes extérieures
Quand il s’agit d’une antenne 300 ohms,
relier ses deux conducteurs aux bornes «
300 ohms » situées a l’arriére de |’ampli-
tuner.
Pour brancher un cable coaxial 75 ohms,
se référer a la figure ci-dessous ; dénuder
d‘abord le revétement du cable, retrousser
la tresse de blindage et relier I'ame a la
borne de 75 ohms de sorte que la tresse
retroussée vienne sous l’agrafe.
|gem| San] tomm
Cable coaxial 75 ohms
Antenne AM
Antenne cadre
Le AG-500 dispose d’une antenne cadre a
haut rendement. Elle suffira a capter les
émissions a courte distance sauf quand
elles sont génées par de hauts batiments
dans le voisinage ou si vous habitez un
appartement dans un immeuble en béton.
Orienter l’'antenne qui se trouve sur le
panneau arriére de |'ampli-tuner pour que
les émissions AM s‘entendent le plus
clairement possible quand |’ampli-tuner
est syntonisé sur elles. Elle est amovible.
Si besoin est, la détacher de son support
et la tenir haut, suspendue a une fenétre,
un mur, etc.
Antenne cadre
Antenne extérieure
Si vous avez des difficultés pour recevoir
des émissions AM avec |'antenne cadre,
un fil électrique gainé d’isolateur, de plus
de 5 métres de long sera relié a la borne
AM de l'appareil (en dégainant le bout du
fil, évidemment) et le placer prés d’une
fenétre ou a I’extérieur, le haut possible.
Un mot supplémentaire
Lors de l'usage d’une antenne extérieure,
relier un fil a la borne de masse (AM GND)
de l'appareil. Le bout opposé du fil sera
enfoncé dans la terre.
Remarque : Ne pas débrancher l’antenne
cadre quand une antenne
extérieure est mise en service.
Haut-parleurs
Remarque : Vérifier que votre systéme de
haut-parleurs fonctionne sous
8 ohms au minimum.
Le AG-500 dispose de deux paires de
bornes prévues a la connexion de haut-
parleurs, vous permettant de brancher
deux systémes de haut-parleurs si vous le
désirez.
Se référer au schéma. Le branchement
des cables de haut- parleurs se fait en
appuyant sur la touche et en introduisant
lextrémité dégainée des cables. Au
relachement de la touche, les cables
seront serrées en place.
=40=
Fonctionnement
Utilisation du AG-500 comme
amplificateur.
Avant tout, s’assurer que le AG-500 et tous
les autres appareils associés ne sont pas
encore sous tension.
1. Vérifier si la commande VOLUME est
tournée vers la gauche entiérement.
2. Vérifier si la touche LOUDNESS est
relachée.
3. Régler les commandes BASS, TREBLE
et BALANCE sur leur position médiane
(a déclic).
4. Presser l'interrupteur POWER pour
mettre'l'appareil sous tension.
5. Presser l'une des touches FUNCTION
pour commuter le AG-500 sur l'appareil
de source désiré (lecteur CD,
Magnétocassette ou autres suivant vos
connexions).
6. Presser la touche SPEAKERS A ou B ou
les deux en fonction de vos connexions
de haut-parleurs. Voir aussi la page 13,
item @.
7. Mettre l'appareil de source en marche,
et tourner la commande VOLUME vers
la droite lentement jusqu’au niveau
désiré,
Ecoute des émissions radio
1, Presser la touche POWER pour mettre
le AG-500 sous tension.
2. Presser la touche TUNING AM ou FM
pour choisir la bande désirée. A chaque
pression sur FM, les bandes FM1 et
FM2 alternent comme le montre
l'affichage lumineux.
3. Syntoniser la station radiophonique
désirée en se référant au paragraphe
“Méthodes de syntonisation” plus bas.
4, Régler le niveau d’écoute et la sonorité
aux commandes VOLUME, BASS et
TREBLE.
Méthodes de syntonisation
ll y a trois procédures de syntonisation :
syntonisation automatique, syntonisation
manuelle et syntonisation préréglée.
Syntonisation automatique
Presser le bouton TUNING MODE. Le mot
AUTO s‘allumera dans la lucarne
d’affichage lumineux. Presser le bouton
UP ou DOWN. Chaque fois qu’ils sont
pressés, la station supérieure ou inférieure
dans l’échelle de fréquences sera
localisée, directement, en sautant des
zones inter-stations, de sorte qu’on n’a pas
de bruit inter-station.
