50
• Puede conectar hasta cuatro pares de altavoces a este
receptor y seleccionar las varias combinaciones de altavo-
ces de acuerdo con su preferencia.
• Se puede instalar los altavoces C y D en la habitación prin-
cipal y los altavoces A y B en otra habitación para la repro-
ducción SUB ZONE. (Para los detalles, consulte la sección
“REPRODUCCIÓN DE SUB ZONE” en la página 65.)
• Asegúrese de conectar los altavoces firme y correctamente
de acuerdo con los canales (izquierdo y derecho) y polari-
dades (+ y –).
• Si las conexiones están incorrectas, no se producirá ningún
sonido de los altavoces, y si las polaridades de las conex-
iones de los altavoces están incorrectas, se producirá un
sonido no natural y sin los tonos graves.
∑Notas:
• Para una operación segura del amplificador, utilice altavo-
ces con una impedancia sobre 4Ω cuando conecte un par
de los terminales SPEAKER A o B y un par de los termi-
nales SPEAKER C o D, y utilice altavoces con una imped-
ancia sobre 8Ω cuando conecte ambos los terminales
SPEAKER A y B y/o ambos los terminales SPEAKER C y
D.
• No deje que hilos de altavoz desnudos toquen uno al otro o
cualquier parte metálica del receptor.
Eso podría dañar el receptor y/o los altavoces.

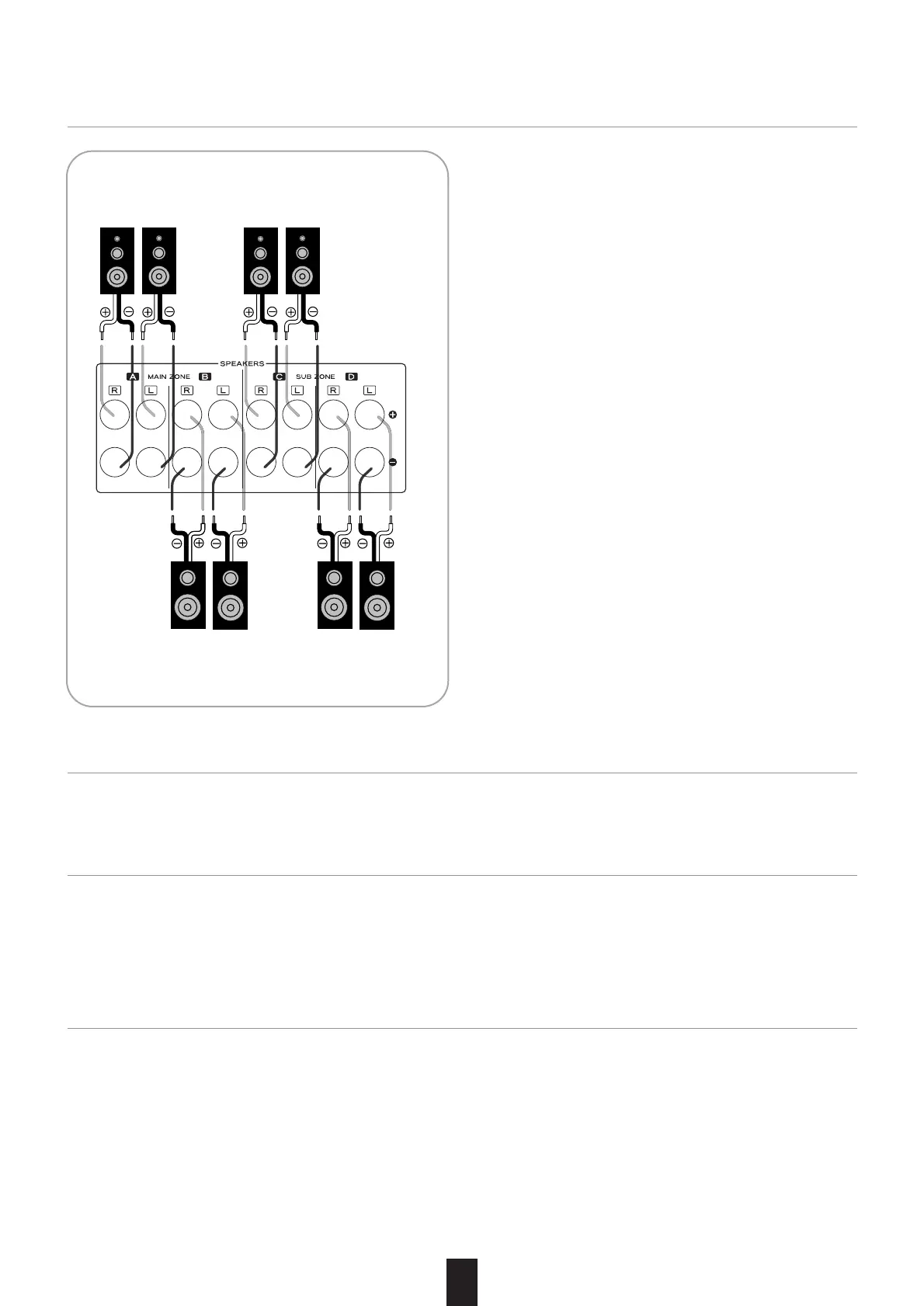

4. CONEXIÓN DE LOS ALTAVOCES
5. CABLE DE ALIMENTACIÓN
• Enchufe el cable en una tomacorriente de CA.
6. DC TRIGGER OUT
• Cuando se pulsa el botón DC TRIGGER OUT, se visualiza "INPUT"-TRIG ON durante algunos minutos y, a continuación, se
genera una salida de 12 V (25 mA máx.).
• Pulse de nuevo el botón DC TRIGGER OUT; se visualizará "INPUT"-TRIG OFF durante algunos minutos y, a continuación,
se desactivará la salida.
7. RS-232C
• Se utiliza para un mando a distancia estándar de RS-232C con cable (opcional).
