Connexions
ATTENTION
< Lisez les instructions accompagnant chaque élément que vous désirez utilisez avec cet
appareil.
< Veillez à bien insérer chaque fiche. Pour éviter le bruit et les ronflements, ne regroupez
pas les câbles de signaux et les câbles d’alimentation électrique ou les câbles
d’enceintes.

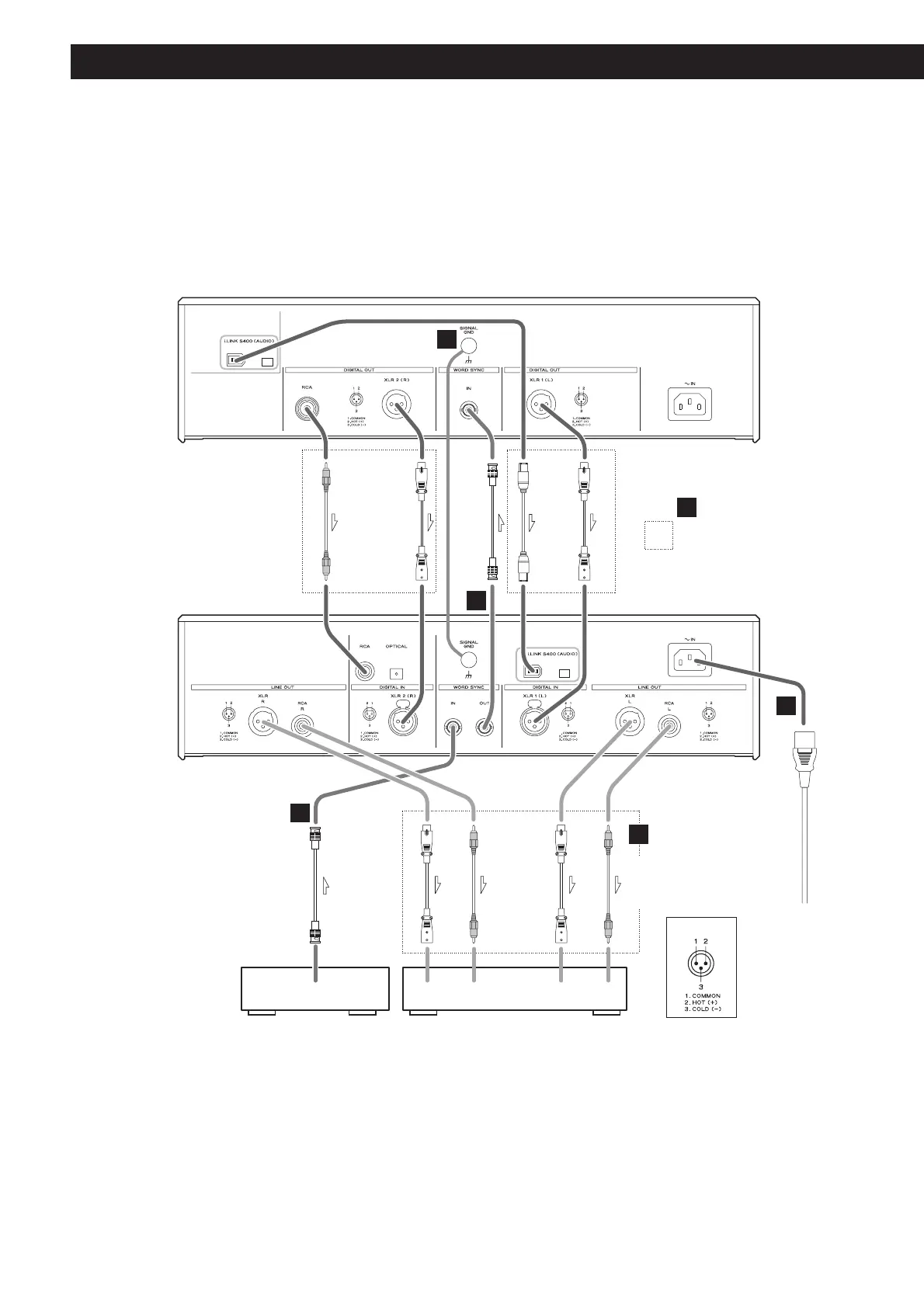

Transport CD Super Audio/CD (P-05)
WORD SYNC
OUT
Générateur d’horloge
(G-0Rb/G-03X, etc.)
AUDIO IN (R) AUDIO IN (L)
CNA (convertisseur
numérique-analogique)
(D-05)
Amplificateur
A
B
C
C
E
D
Câble coaxial numérique BNC
Câble XLR
Câble coaxial RCA
Câble XLR
Câble coaxial RCA
Broches d’une fiche XLR
Bornes
d’entrée audio
Câble coaxial numérique BNC
Câble numérique XLR
Câble i.LINK
Câble numérique XLR
Câble numérique RCA
Connectez un ou une
paire de ces câbles.
Si le G-0Rb/G-03X est utilisé,
connectez sa borne WORD
CLOCK OUT à la borne WORD
SYNC IN sur le P-05.
Connectez une paire de
câbles XLR ou RCA.
