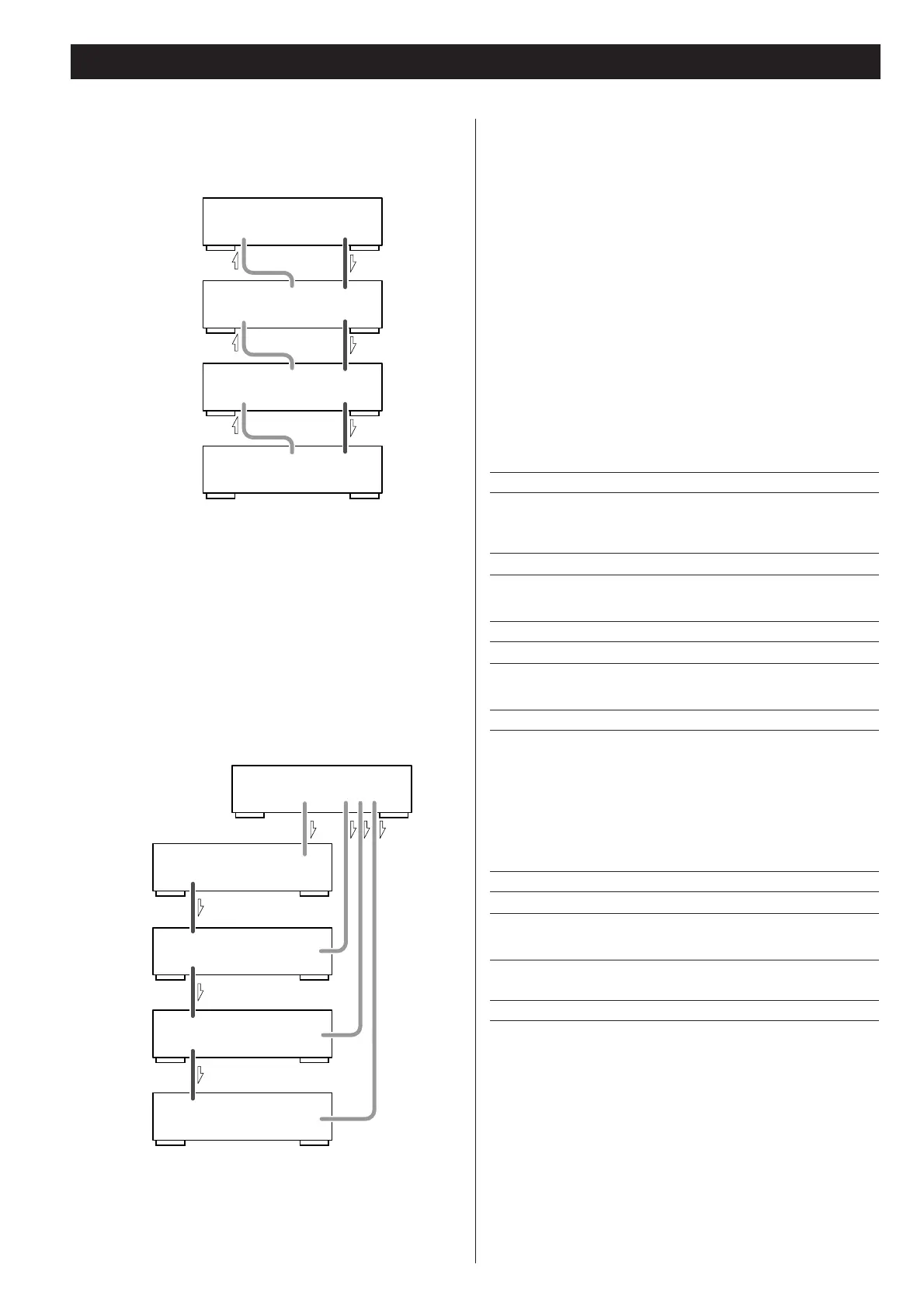

Exemples de connexions (connexion de trois D-05)
Réglage du P-01
Touche de sortie IEEE 1394
Touche WORD
IN
(Quand le G-0Rb est connecté,
« Rb IN »)
Touche UP CONVERT 176,4/192
Réglage du P-03/P-05
Réglage de la sortie numérique i.LINK
Touche WORD
ON
Réglage du D-05
Touche INPUT i.LINK
Touche WORD Un des D-05 qui fournit des
signaux de synchronisation
mot: « OUT »
Les autres: « IN »
Quand le G-0Rb/G-03X est
connecté, réglez tous les D-05
à « IN ».
Réglage W_OUT 176,4 ou 88,2 ou 44,1
Réglage CH_SEL canaux respectifs
Réglage du G-0Rb/G-03X
Touche de changement de fréquence 176,4 kHz ou 88,2 kHz
ou 44,1 kHz
Touche FREQUENCY MODE 44,1kHz
Exemple 1:
Quand aucun générateur d’horloge n’est disponible
Trois unités D-05 sont requises pour lire un CD Super
Audio multicanal ou DVD audio sans mixage vers le bas.
D’abord, connectez la borne i.LINK (AUDIO) de l’unité de
transport CD Super Audio (P-01/P-03/P-05) à la borne i.LINK
(AUDIO) du D-05. Puis connectez l’autre borne i.LINK (AUDIO)
sur le D-05 au D-05 suivant. Connectez les trois appareils
similairement en série (en ordre aléatoire). Connectez les bornes
synchro mot comme indiqué dans l’exemple 1 (en ordre
aléatoire).
A la connexion d’un générateur d’horloge G-0Rb/G-03X au D-
05, connectez les bornes WORD CLOCK OUT sur le générateur
d’horloge mot G-0Rb/G-03X à WORD SYNC IN sur chaque
dispositif (exemple 2).
Exemple 2:
Quand un générateur d’horloge est disponible
