Teac NT-503 - Branchements

34

LRLR
A B
G
C D
FE

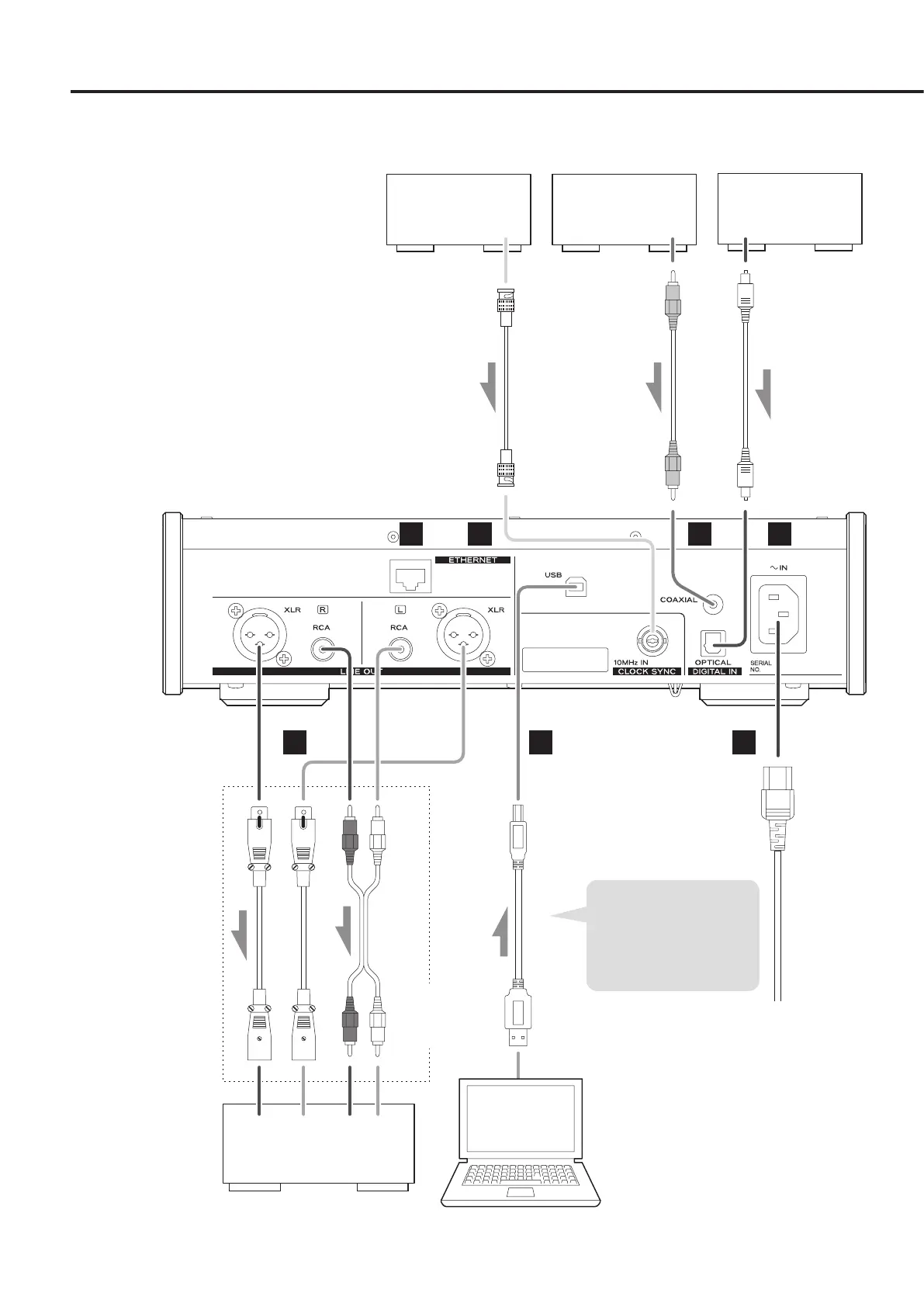

Branchements
Appareil qui produit le
signal d’horloge
Appareil à sortie audio
numérique
Appareil à sortie audio
numérique
Sortie de
synchronisation
d’horloge
Sortie numérique
(coaxiale)
Sortie numérique
(optique)
Câble numérique coaxial RCA
Câble coaxial BNC 50Ω
Câble numérique optique
Câbles audio RCA
Câbles XLR
Câble USB
Cordon d’alimentation secteur fourni
Entrée audio
(LINE IN, etc)
Amplificateur stéréo ou
enceintes amplifiées
Ordinateur
Branchez les câbles à
la paire choisie comme
sortie ligne (page 47).
Le son ne sera produit
que par la paire
sélectionnée.
Si un casque est
connecté, le son n’est
plus produit par les
prises de sortie de la face
arrière.
La polarité des prises
XLR peut être réglée
pour avoir comme point
chaud la broche 2 ou 3
(page 47).
Branchez un jeu
de câbles de l’un
ou l’autre des
types.
Si vous utilisez un ordinateur
sous Windows, installez
le pilote dédié sur celui-ci
avant de lui brancher cette
unité (page 49).
c
Prise secteur
