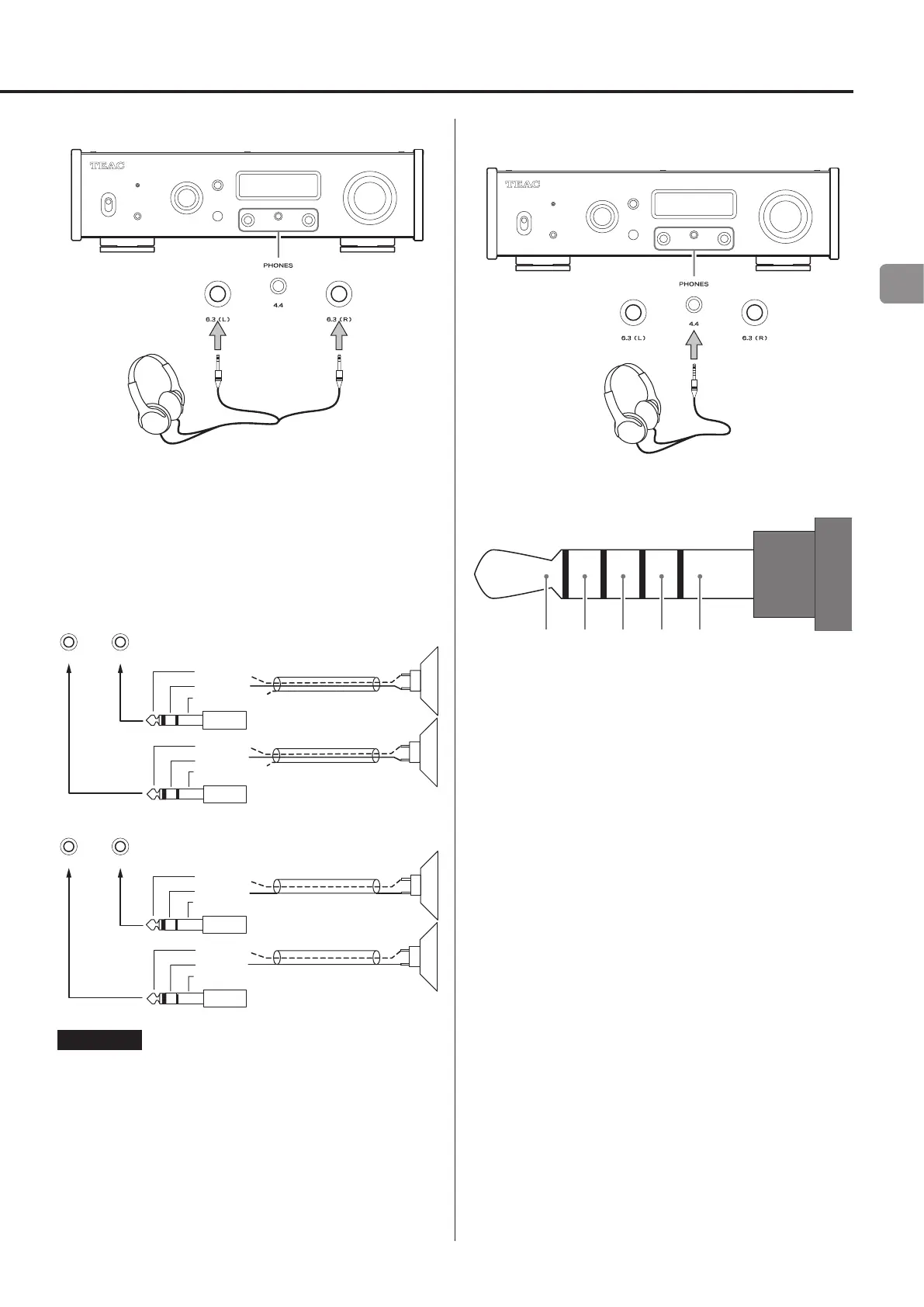

Jack 4,4 mm stéréo 5 points
Un casque conforme à la norme JEITA RC-8141C peut être branché.
Schéma de câblage
L+ L− R+ R− Masse
Jacks 6,35 mm stéréo standard
Branchez la fiche gauche (L) du casque à la prise gauche et la fiche
droite (R) du casque à la prise droite.
o Les fiches du casque doivent être du type jack 6,35mm standard.
Schéma de câblage
Les câblages suivants acceptent des casques utilisant une amplifica-
tion symétrique.
R
+
–
PHONES
L
+
–
Pointe (R+)
Bague (R−)
Manchon (NC)
Pointe (L+)
Bague (L−)
Manchon (NC)
6.3(L)
6.3(R)
Blindage des deux
conducteurs
Blindage des deux
conducteurs
R
+
–
L
+
–
Pointe (R+)
Bague (R−)
Manchon (NC)
Pointe (L+)
Bague (L−)
Manchon (NC)
PHONES
6.3(L)
6.3(R)
Blindage d’un seul
conducteur
ou câblage parallèle
Blindage d’un seul
conducteur
ou câblage parallèle
ATTENTION
o Brancher une fiche mono court-circuitera un côté.
o En cas d’utilisation de fils avec blindage des deux conducteurs,
ne branchez pas les blindages au casque.
