ES
73

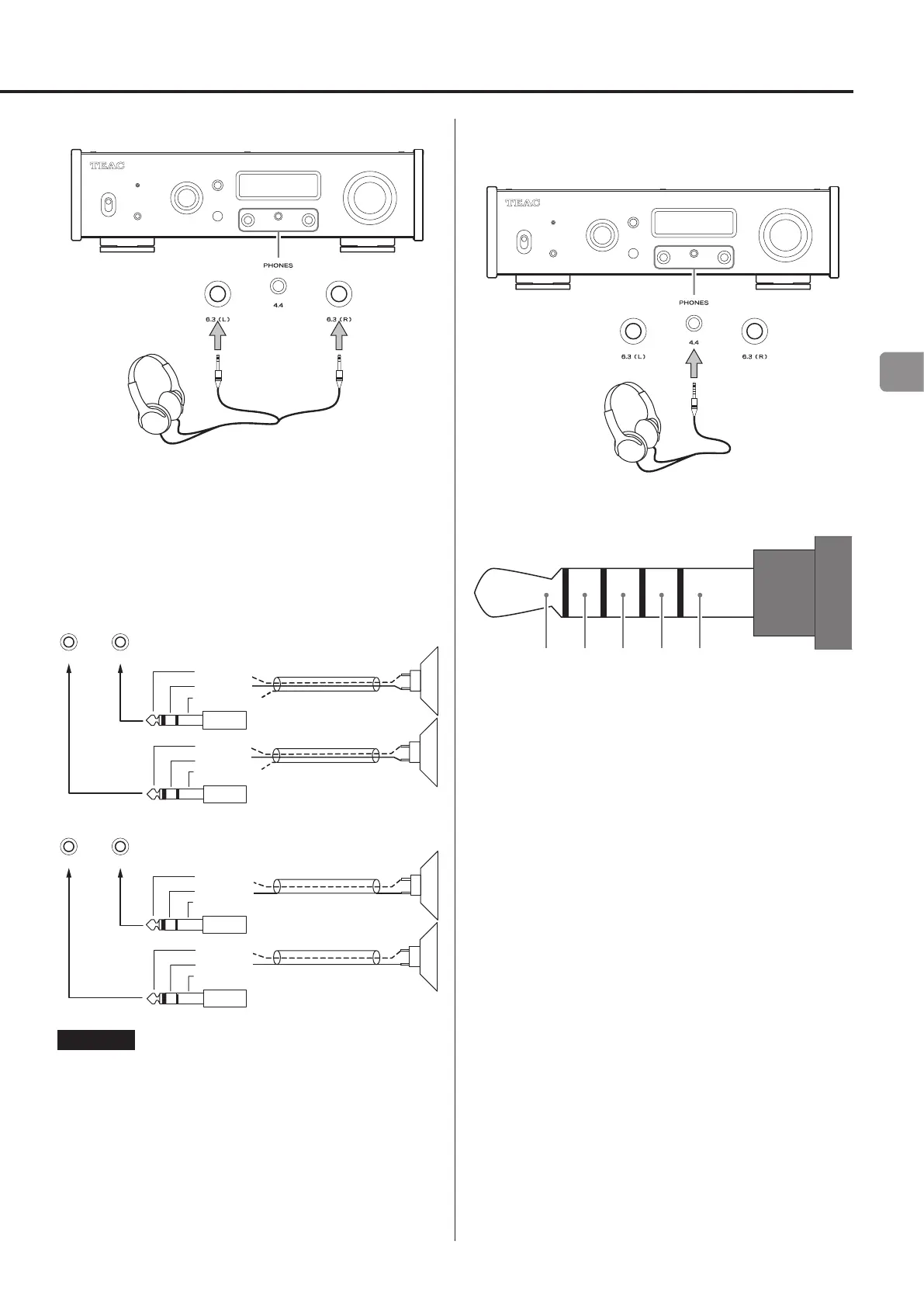

Jacks estéreo estándar de 6,3 mm
Conecte el jack izquierdo de los auriculares a la salida izquierda (L) y
el jack derecho de los auriculares a la salida derecha (R).
o Los jacks de los auriculares deberán ser jacks estándar de 6,3 mm.
Ilustración del cableado
Los siguientes esquemas de cableado son compatibles con auriculares
que utilizan señal balanceada.
R
+
–
PHONES
L
+
–
6.3(L)
6.3(R)
Doble núcleo blindado
Punta(R+)
Punta(L+)
Anillo(R−)
Anillo(L−)
Camisa(CN)
Camisa(CN)
Doble núcleo blindado
R
+
–
L
+
–
PHONES
6.3(L)
6.3(R)
Punta(R+)
Punta(L+)
Anillo(R−)
Anillo(L−)
Camisa(CN)
Camisa(CN)
Núcleo único blindado
o cableado en paralelo
Núcleo único blindado
o cableado en paralelo
ATENCIÓN
o La conexión de un jack mono producirá un corto en uno de los
lados.
o Cuando utilice cables de doble núcleo blindado, no conecte los
blindajes a los auriculares.
Jack estéreo de 4,4 mm con 5 polos
Se pueden conectar auriculares compatibles con el estándar JEITA
RC-8141C.
Ilustración del cableado
Izda.+ Izda.− Dcha.+ Dcha.− GND
(L+) (L−) (R+) (R−)
