Teac X-2000 User Manual

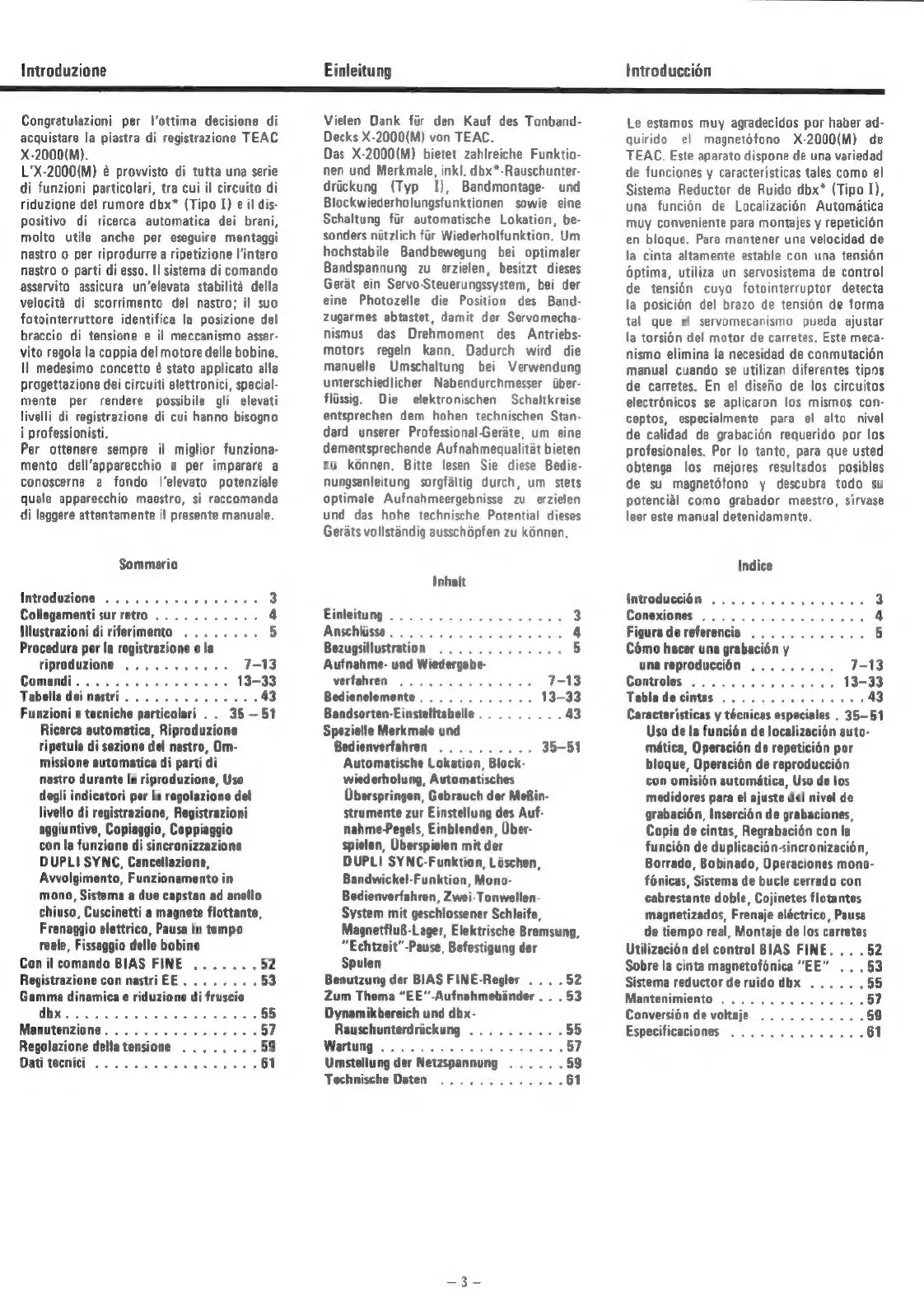

Introduzione Einleitung Introduccion
Se
nnn...
EEE
Congratulazioni per l’ottima decisione di
acquistare la piastra di registrazione TEAC
X-2000(M).
L'X-2000(M) @ prowvisto di tutta una serie
di funzioni particolari, tra cui il circuito di
riduzione del rumore dbx* (Tipo I) e il dis-
positivo di ricerca automatica dei brani,
molto utile anche per eseguire mentaggi
nastro o per riprodurre a ripetizione I'intero
nastro o parti di esso. I! sistema di comando
asservito assicura un’elevata stabilitd della
velocita di scorrimento del nastro; il suo
fotointerruttore identifica la posizione del
braccio di tensione e il meccanismo asser-
vito regola la coppia del motore delle bobine.
Il medesimo concetto é stato applicato alla
progettazione dei circuiti elettronici, special-
mente per rendere possibile gli elevati
livelli di registrazione di cui hanno bisogno
i professionisti.
Per ottenere sempre il miglior funziona-
mento dell’apparecchio e per imparare a
conoscerne a fondo |’elevato potenziale
quale apparecchio maestro, si raccomanda
di leggere attentamente il presente manuale.
Sommario
Introduzione . pac
Collegamenti sur retro .
Ilustrazioni di riferimento .... .
Procedura per la registrazione e la
riproduzione .... ‘
Comandi .
Tabella dei nastri
Funzioni e tecniche particolari
Ricerca automatica, Riproduzione
ripetula di sezione del nastro, Om-
missione automatica di parti
nastro durante la riproduzio:
degli indicatori per la regolazione del
livello di registrazione, Registrazioni
aggiuntive, Copiaggio, Coppiaggio
con la funzione di sincronizzazione
DUPLI SYNC, Cancellazione,
Avwvolgimento, Funzionamento in
mono, Sistema a due capstan ad anello
chiuso, Cuscit magnete flottante,
Frenaggio Pausa in tempo
reale, Fissaggio delle bobine
Con il comando BIAS FINE ....... 52
Registrazione con nastri EE 63
Gamma dinamica e riduzione di fruscio
dbx . oe . 55
Manutenzione . rn 57
Regolazione della tensione he - 59
Datitecnici ........... 61
Vielen Dank fiir den Kauf des Tonband-
Decks X-2000(M) von TEAC.
Das X-2000(M) bietet zahlreiche Funktio-
nen und Merkmale, ink!. dbx*-Rauschunter-
driickung (Typ I), Bandmontage- und
Blockwiederholungsfunktionen sowie eine
Schaltung fiir automatische Lokation, be-
sonders niitzlich fir Wiederholfunktion. Um
hochstabile Bandbewegung bei optimaler
Bandspannung zu erzielen, besitzt dieses
Gerat ein Servo-Steuerungssystem, bei der
eine Photozelle die Position des Band-
Zugarmes abtastet, damit der Servomecha-
nismus das Drehmoment des Antriebs-
motors regeln kann. Dadurch wird die
manuelle Umschaltung bei Verwendung
unterschiedlicher Nabendurchmesser iiber-
flissig. Die elektronischen Schaltkreise
entsprechen dem hohen technischen Stan-
dard unserer Professional-Gerate, um eine
dementsprechende Aufnahmequalitat bieten
zu kénnen. Bitte lesen Sie diese Bedie-
Nungsanleitung sorgfaltig durch, um stets
optimale Aufnahmeergebnisse zu erzielen
und das hohe technische Potential dieses
Gerats vollstandig ausschépfen zu kinnen.
Inhalt
Einleitung . . .
Anschiiisse . . .
Bezugsillustration
Aufnahme- und
verfahren
Bedienelemente
Bandsorte:
Spezielle Merkmale und
Bedienverfahren .......... 35-51
Automatische Lokation, Block-
wiederholung, Automatisches
Uberspringen, Gebrauch der MeBin-
strumente zur Einstellung des Auf-
nahme-Pegels, Einblenden, Ober-
spielen, Uberspielen mit der
DUPLI SYNC-Funktion, Loschen,
Bandwickel-Funktion, Mono-
Bedienverfahren, Zwei-Tonwellen-
System mit geschlossener Schleife,
Magnetflu8-Lager, Elektrische Bremsung,
“Echtzeit”-Pause, Befestigung der
Spulen
Benutzung der BIAS FINE-Regler .. . . 52
Zum Thema “EE”-Aufnahmebander . . . 53
Dynamikbereich und dbx-
Rauschunterdriickung . 55
Wartung ......... . ..57
Umstellung der Nezspenouny . . 59
Technische Daten .-61
Le estamos muy agradecidos por haber ad-
quirido el magnetéfono X-2000(M) de
TEAC. Este aparato dispone de una variedad
de funciones y caracteristicas tales como el
Sistema Reductor de Ruido dbx* (Tipo 1),
una funcién de Localizacién Automatica
muy conveniente para montajes y repeticion
en bloque. Para mantener una velocidad de
la cinta altamente estable con una tension
Optima, utiliza un servosistema de control
de tensidn cuyo fotointerruptor detecta
la posicién del brazo de tension de forma
tal que el servomecanismo pueda ajustar
la torsion del motor de carretes. Este meca-
nismo elimina la necesidad de conmutacion
manual cuando se utilizan diferentes tipos
de carretes. En el disefio de los circuitos
electronicos se aplicaron los mismos con-
Ceptos, especialmente para el alto nivel
de calidad de grabacién requerido por los
profesionales. Por lo tanto, para que usted
obtenga los mejores resultados posibles
de su magnetéfono y descubra todo su
potencial como grabador maestro, sirvase
leer este manual detenidamente.
Indice
Introduccion .
Conexiones . . ‘
Figura de referencia . ‘
Cémo hacer una grabacién y
una reproduccion . .
Controles . . .
Tabla de cintas
funcidn de localizacién auto-
mética, Operacién de repeticién por
bloque, Operacién de reproduccién
con omisién automatica, Uso de los
medidores para el ajuste del nivel de
grabacién, Insercién de grabaciones,
Copia de cintas, Regrabacién con
funcién de duplicacién-sincroni
Borrado, Bobinado, Operaciones mono-
fonicas, Sistema de bucle cerrado con
cabrestante doble, Cojinetes flotantes
magnetizados, Frenaje eléctrico, Pausa
mpo real, Montaje de los carretes
n del control BIAS FINE... .52
Sobre la cinta magnetofonica “EE” . . . 53
Sister ductor de ruido dbx 55
Mantenimiento . . 57
Conversion de voltaje 59
Especificaciones .. . 61

Teac X-2000 Specifications

General

Track System	4-track, 2-channel stereo
Reel Size	Up to 10.5 inch reel
Signal to Noise Ratio	58dB
Total Harmonic Distortion	0.8%
Output	0.45V (line)
Type	4-Track, 2-Channel, Stereo
Tape Speed	3 3/4 ips, 7 1/2 ips
Heads	3
Wow and Flutter	0.03%
Power Supply	100V
Motor	2 (capstan, reel)
